Datenblatt aus dem Archiv, Stand 19.06.2017

IBASE

MB991AF-D
Micro-ATX Industrie Mainboards mit Intel Q170 Chipsatz, 2 x HDMI, 2 x G-LAN, 6 x USB v3.0, 8 x Seriell I/O, iAMT (11.0), iSMAR

IBASE>>Industrie Mainboard>>Mikro-ATX


IM-MB991AF-D
Abb. 1: Detailansicht


IM-MB991AF-D

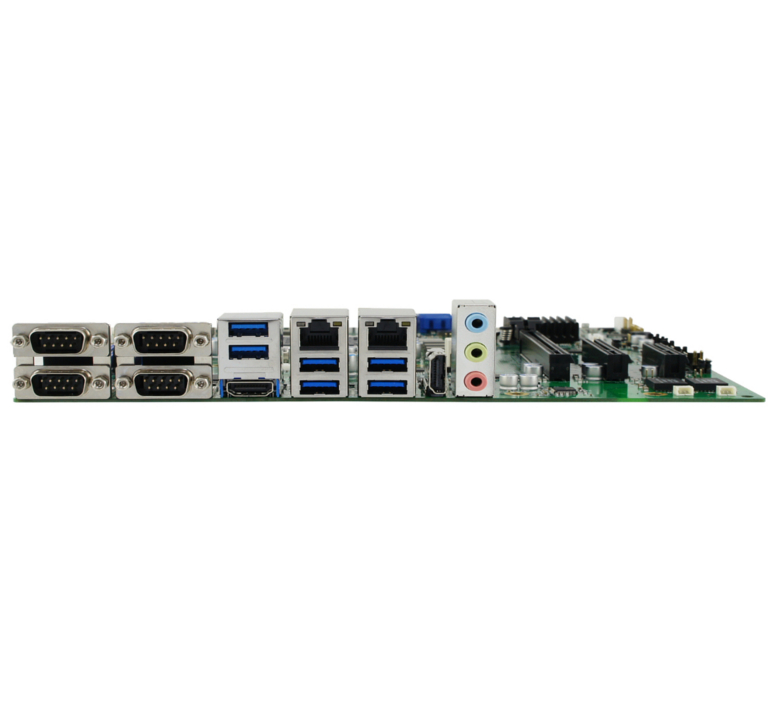

Abb. 2: Ansicht von hinten


Technische Daten (Art.-Nr: IM-MB991AF-D, Ref.-ID: MB991AF-D):
Allgemein  Micro-ATX Industrie Mainboards mit Intel Q170 Chipsatz, 2 x HDMI, 2 x G-LAN, 6 x USB v3.0, 8 x Seriell I/O, iAMT (11.0), iSMAR
Formfaktor  Micro-ATX
Prozessor  6, 7 Generation Intel Core i3 / i5 / i7 (Sockel 1151)
Speicher  4 x 288-Pin DIMM Sockel für bis zu 64GB DDR4 SDRAM
ECC  wird unterstützt (abhängig von der CPU)
Chipsatz  Intel Q170 Express Chipsatz
BIOS  AMI BIOS
DVI Anschluss  1 x DVI-D für LCD
HDMI Anschluss 1 x HDMI v1.4 Anschluss
 Chipsatz Intel HD Graphics (integriert in der CPU)
Super I/O Seriell 7x RS232, 1 x wählbaren RS-232/422/485
Digital I/O  8 bit Digital I/O Anschluss
USB USB v2.0 4 Stück intern
 USB v3.0 6 Stück extern
Active-Management-Technologie (AMT)  iAMT 11.0
Gigabit Ethernet  1 x Intel I219-LM Gigabit Ethernet Controller, 1 x Intel I211-AT PCI Express Gigabit Ethernet Controller
RAID  Wird unterstützt
Serial-ATA S-ATA III (600 MB/s) 5 Stück
Sonstige Schnittstellen  iSMART (Interoperable Systems Management and Requirements Transformation Process)
Sound  Intel Q170 PCH built-in HD audio + Realtek ALC662 codec
Watchdog  Ja, über Software programmierbar (1 - 255 Sekunden)
Stromversorgung  24 Pin ATX Stecker und 8 Pin +12V Stecker für CPU
Slots M.2 NGFF 1 Stück
 Mini PCI Express 1 Stück (volle Bautiefe)
 PCI Express x16 1 Stück (PCI Express x 8 Signal)
 PCI Express x4 1 Stück (x1 Signal)
 PCI Express x8 1 Stück (x1 Signal)
Relative Luftfeuchtigkeit  0 bis 90%, nicht kondensierend
Betriebstemperatur  0°C ~ 60°C
Abmaße  244 x 244 mm
RoHS konform  Ja
Die technischen Daten sind der Rosch Computer GmbH vom Hersteller übermittelt worden. Für falsche oder fehlerhafte Daten haftet Rosch Computer GmbH nicht. Diese sind auch keine Grundlage für zugesicherte Produkteigenschaften. Für technische Änderungen durch den Hersteller haftet Rosch Computer GmbH nicht.



Datenblatt (englisch): MB991AF-D.pdf
