Advantech ARK-2250L

ARK-2250L-U3A4, ARK-2250L-U4A4, ARK-2250L-U6A4, ARK-2250L-U8A4

Embedded System

PRODUKT-FEATURES

// Embedded System
// [Intel Core i3-6100U | Intel Core i3-7100U | Intel Core i7-6600U | Intel Core i7-7600U]
// [2,3 | 2,4 | 2,6 | 2,8] GHz
// Passiv gekühlt
// 2 x Anzeige
// 4 x Seriell
// 4 x USB (Frontseite)
// 2 x USB (Rückseite)
// 2 x G-LAN (Frontseite)
// 2 x Mini-PCIe
// 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech ARK-2250L

Allgemein
SKU / ArtikelnummerARK-2250LARK-2250L-U3A4, ARK-2250L-U4A4, ARK-2250L-U6A4, ARK-2250L-U8A4
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentMobile
SerieIntel Kaby Lake, Intel Skylake
NummerIntel Core i3-6100U, Intel Core i3-7100U, Intel Core i7-6600U, Intel Core i7-7600U
CPU Kerne2 St
Threads4 St
SockelBGA 1356
Basis Frequenz2,3 GHz, 2,4 GHz, 2,6 GHz, 2,8 GHz
Max. Turbo-Taktfrequenz3,4 GHz, 3,9 GHz, -
Cache3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
DIMM DatarateDDR4-2133 MT/s
Steckplätze1 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 128 Mbit SPI
Grafik
ProzessorIntel HD Graphics 520, Intel HD Graphics 620
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4a
Erweiterung
Mini-PCIeVolle BautiefeAnzahl2 St
mSATA UnterstützungJa
PCIe Schnittstellen2x Mini-PCIe
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StoragemSATA
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St

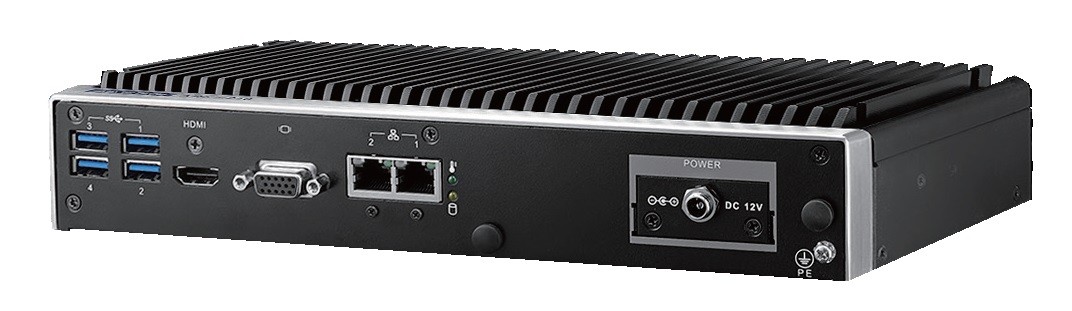

Externe I/O (Frontseite)
AnzeigeVGA1 St
HDMI1 St
EthernetRJ-452 St
USBUSB v3.04 St

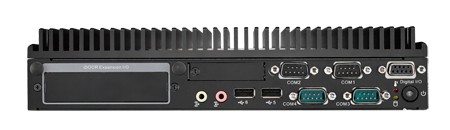

Externe I/O (Rückseite)
AudioLine-Out1 St
Mic-In1 St
SeriellRS-232 / 422 / 485DB-94 St
Digital I/OAnzahl1 St
Bits8-Bit
AnschlussDB-9
USBUSB v2.02 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromstärke5 A
Stromversorgung - EingangDC: 12V
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 60°C
Betrieb (HDD)0° bis 40°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite260 mm
Tiefe140,2 mm
Höhe54 mm
VibrationVibration3G, 10~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten30G, 18 ms
Referenz StandardIEC 68-2-27
Gewicht2300 g
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
System Status1 St
Antennenlöcher4 St
FarbeSchwarz
MaterialAluminium
MontageoptionHutschiene (DIN Rail), VESA, Wandmontage
Betriebssysteme / Software
Windows EmbeddedWES7Pwird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI
RoHS konformJa
