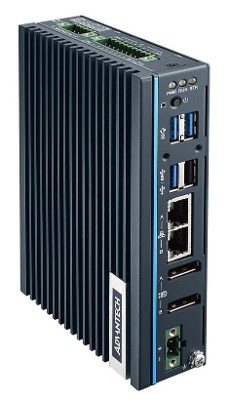

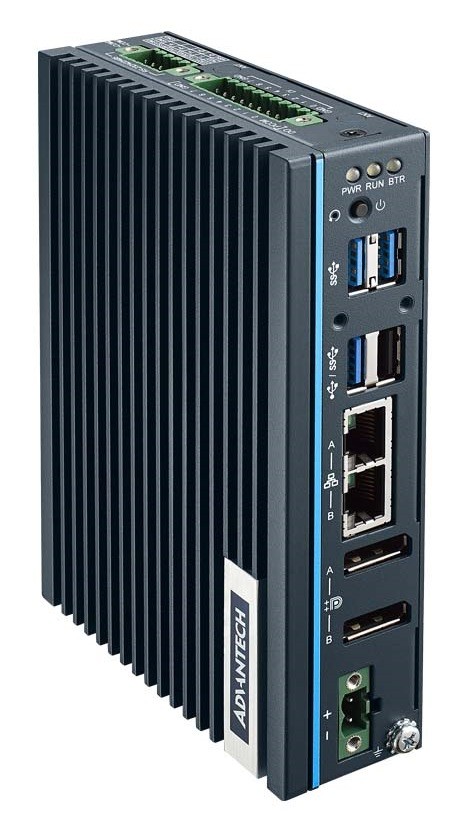

Advantech UNO-137

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Atom x5-E3940
// 1,6 GHz
// Passiv gekühlt
// 8 GB RAM
// 2 x Anzeige
// 2 x Seriell
// 4 x USB (Frontseite)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 10~36V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Advantech UNO-137

Allgemein
SKU / ArtikelnummerUNO-137
Produktgrunddaten
HerstellerAdvantech
Produkt-IDUNO-137-E13BA
System
ProzessorVertikales SegmentEmbedded
SerieIntel Apollo Lake
NummerIntel Atom x5-E3940
CPU Kerne4 St
Threads4 St
SockelBGA 1296
Basis Frequenz1,6 GHz
Max. Turbo-Taktfrequenz1,8 GHz
Cache2 MB
Thermal Design Power (TDP)9,5 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
DIMM TypeUnbuffered SO-DIMM
DIMM DatarateDDR3-1600 MT/s
Steckplätze1 St
Maximaler Ausbau8 GB
Speicher onBoard8 GB
BIOSAMI UEFI 128 Mbit SPI
Grafik
ProzessorIntel HD Graphics 500
Bildschirme (Multidisplay)2 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.2
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDB
Interface4G/LTE, SATA III, USB 2.0
Unterstütze Abmaße2242, 3042, 3052
M.2 Key IDsB
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageM.2, mSATA
Netzwerk
G-LANControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Externe I/O (Frontseite)
AnzeigeDP++2 St
EthernetRJ-452 St
USBUSB v2.01 St
USB v3.2 (Gen 1)3 St
Externe I/O (seitlich)
SeriellRS-232 / 422 / 4855 Pin Terminal Stecker2 St
Digital I/OAnzahl1 St
Bits16-Bit
Anschluss20 Pin Terminal Stecker
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich10~36V
Anschluss2 Pin Terminal Stecker
Stromversorgung - EingangDC: 10~36V
Stromaufnahme Typisch21 W
Stromaufnahme Maximal47 W
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-40° bis 70°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite35 mm
Tiefe105 mm
Höhe150 mm
Schutzart (IP)IP40 (komplett)
VibrationVibration2G, 5~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten50G, 0.5ms
Referenz StandardIEC 68-2-27
Gewicht800 g
BedienelementePower1 St
Reset1 St
StatusanzeigenPower1 St
GbE1 St
System Status1 St
Batterie1 St
Antennenlöcher2 St
FarbeSchwarz
MaterialAluminium
MontageoptionHutschiene (DIN Rail)
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 20.04
Unterstützte BSWindows Embedded, Linux
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
CCCJa
Weitere Zertifikate / KonformitätenAWS loT Greengrass Certified, Microsoft Azure Certified for IoT
RoHS konformJa
