Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake
// Passiv cooled
// 2 x Display
// 4 x Serial
// 6 x USB (Front page)
// 4 x G-LAN (Front page)
// 3 x M.2 Slot
// 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

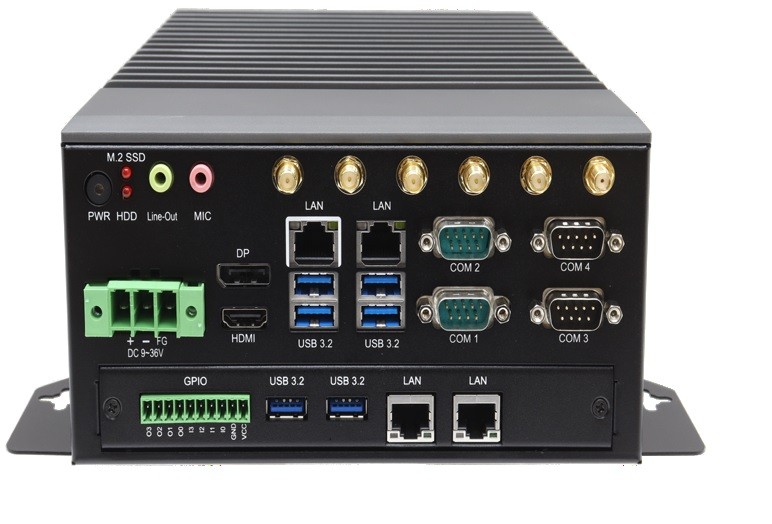

Basismodul: Aplex AVS-530QL
| Allgemein | ||||
| SKU / Artikelnummer | AVS-530QL | |||
| Produktgrunddaten | ||||
| Hersteller | Aplex | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel Q670E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0a | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||
| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 4 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | 10 Pin Terminal Stecker | |||
| USB | USB v3.2 (Gen 1) | 6 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 222 mm | |||
| Tiefe | 217 mm | |||
| Höhe | 95 mm | |||
| Gewicht | 3900 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 2 St | ||
| Power | 1 St | |||
| Antennenlöcher | 6 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Ubuntu 22.04 | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
