Embedded System
// Embedded System
// [Intel Celeron 6305E | Intel Core i3-1115G4E | Intel Core i5-1145G7E | Intel Core i7-1185G7E]
// [1,5 | 1,8 | 2,2] GHz
// Passiv cooled
// 2 x Display
// 2 x Serial
// 6 x USB (Back side)
// 2 x G-LAN (Back side)
// 3 x M.2 Slot
// 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue EPC-TGU
| Allgemein | ||||
| SKU / Artikelnummer | EPC-TGU | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake-U | |||
| Nummer | Intel Celeron 6305E, Intel Core i3-1115G4E, Intel Core i5-1145G7E, Intel Core i7-1185G7E | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1449 | |||
| Basis Frequenz | 1,5 GHz, 1,8 GHz, 2,2 GHz | |||
| Max. Turbo-Taktfrequenz | 3,9 GHz, 4,1 GHz, 4,4 GHz, - | |||
| Cache | 4 MB, 6 MB, 8 MB, 12 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8882 | |
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Gen 11 LP, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 1.4 | |||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 2 | Key ID | B | ||
| Interface | SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| Slot 3 | Key ID | E | ||
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | TSI 92HD73C | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||

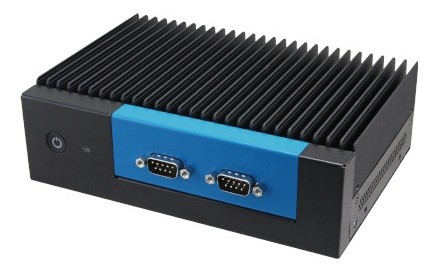

| Externe I/O (Frontseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |

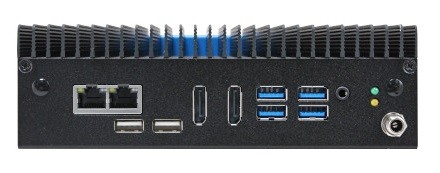

| Externe I/O (Rückseite) | ||||
| Anzeige | DP++ | 2 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 2) | 4 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V / 24V (per Jumper) | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
| Stromaufnahme Maximal | 120 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 177 mm | |||
| Tiefe | 123 mm | |||
| Höhe | 55 mm | |||
| Vibration | Vibration | 5G, 5~500 Hz | ||
| Schock | Messdaten | 50G, halben Sinusschwingung, 11 ms Dauer | ||
| Sturzprüfung | Referenz Standard | IEC-60068-2-32 | ||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
