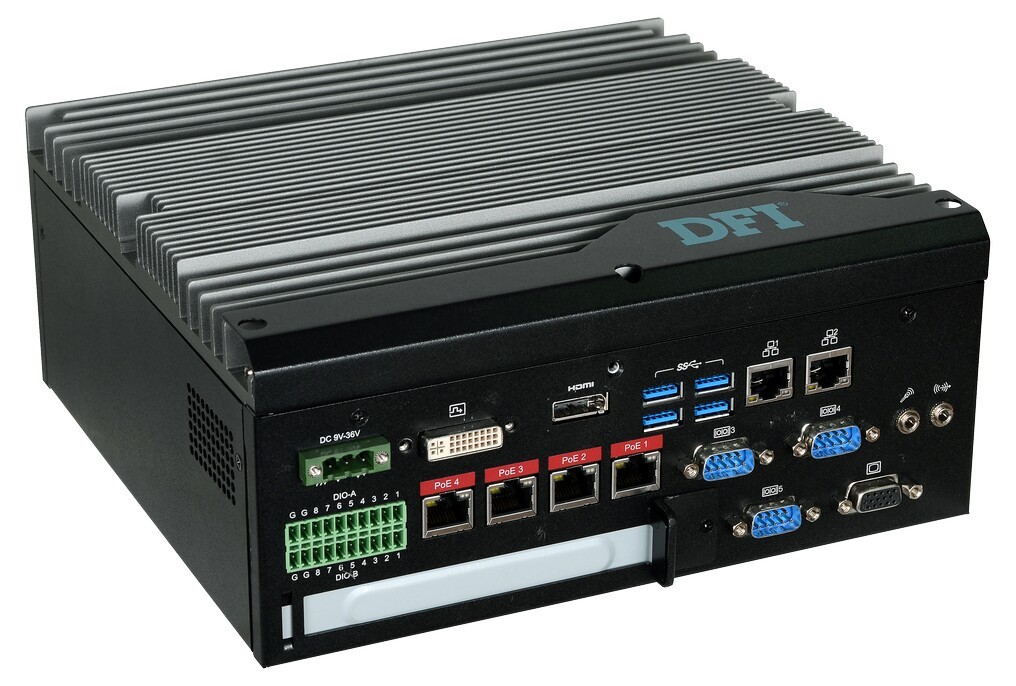

DFI EC510-KH

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Core i7-7820EQ
// 3 GHz
// Passiv gekühlt
// 3 x Anzeige
// 5 x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 6 x G-LAN (Frontseite)
// 6 x G-LAN (Rückseite)
// 1 x PCI
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI EC510-KH

Allgemein
	SKU / Artikelnummer			EC510-KHEC510-KH-LAN, EC510-KH-PoE
Produktgrunddaten
	Hersteller			DFI
System
	Prozessor	Serie		Intel Kaby Lake
		Nummer		Intel Core i7-7820EQ
		CPU Kerne		4 St
		Threads		8 St
		Sockel		BGA 1440
		Basis Frequenz		3 GHz
		Max. Turbo-Taktfrequenz		3,7 GHz
		Cache		8 MB
		Thermal Design Power (TDP)		45 W
	Chipsatz			Intel QM175
	Speicher	Aufbau		260 Pin SO-DIMM DDR4
		Frequenz		2133 / 2400 MHz
		Steckplätze		2 St
		Maximaler Ausbau		32 GB
	BIOS			Insyde SPI 128 Mbit
Grafik
	Prozessor			Intel HD Graphics 630
	Leistungsmerkmal	Unterstützung		DirectX 11, OpenCL 2.1, OpenGL 5.0
		HW Decode		AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
		HW Encode		HEVC / H265, JPEG, MPEG2, VP 8
	Bildschirme (Multidisplay)			3 Displays
	VGA	Maximale Auflösung		1920 x 1200 bei 60 Hz
	HDMI	Maximale Auflösung		4096 x 2160 bei 24 Hz
	Displayport	Maximale Auflösung		4096 x 2304 bei 60 Hz
Erweiterung
	PCI	Anzahl		1 St
	PCI Schnittstellen			1x PCI
	Mini-PCIe	Volle Bautiefe	Anzahl	2 St
			USB Unterstützung	Ja
	PCIe Schnittstellen			2x Mini-PCIe
	M.2	Slot 1	Key ID	M
			Interface	NVMe, PCIe ×4
			Unterstütze Abmaße	2280
		M.2 Key IDs		M
	SIM	PCIe / USB 2.0 Unterstützung		2 St
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
			Anzahl	4 St
		Controller	Chipsatz	Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
			Anzahl	1 St
		Controller	Chipsatz	Intel I211IT PCIe (10/100/1000 Mbps)
			Anzahl	1 St
	Netzwerk			6x G-LAN

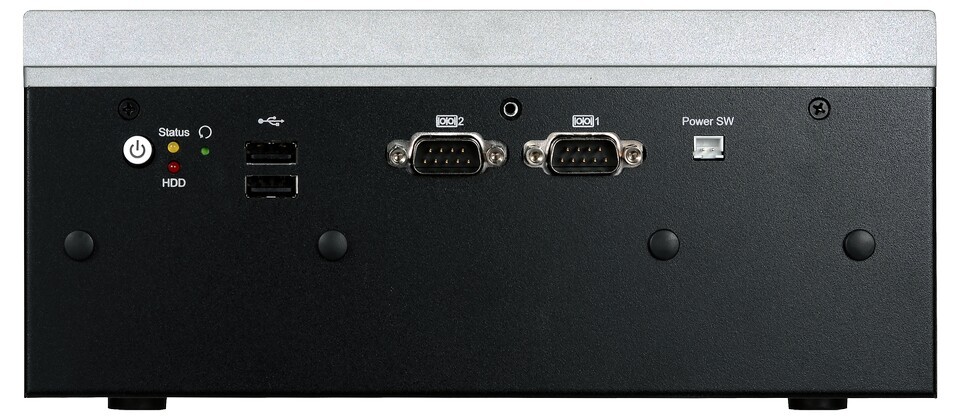

Externe I/O (Frontseite)
	Ethernet	RJ-45		2 St, 6 St
		RJ-45 mit POE		4 St, -
	Seriell	RS-232 / 422 / 485	DB-9	2 St
	USB	USB v2.0		2 St

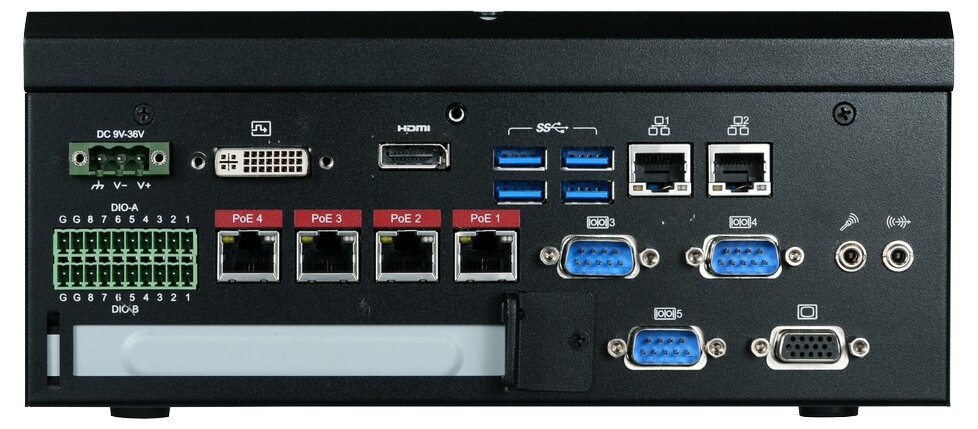

Externe I/O (Rückseite)
	Anzeige	VGA		1 St
		HDMI		2 St
	Audio	Line-Out		1 St
	Ethernet	RJ-45		6 St
	Seriell	RS-232 / 422 / 485	DB-9	3 St
	USB	USB v3.0		4 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	9~36V
			Anschluss	3 Pin Terminal Stecker
		POE	Anschlüsse	4 St, -
	Stromversorgung - Eingang			DC: 9~36V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
Kühlung
	Umsetzung			Passiv
	Passiv	Wärmemanagement		Wärmespreizer (Heat Spreader)
Einschübe
	Intern	Einbauschacht 2.5"		2 St
Mechanik / Umgebung
	Temperatur	Betrieb (SSD)		-20° bis 60°C
		Betrieb (HDD)		0° bis 50°C
		Lagerung		-20° bis 85°C
	Relative Luftfeuchtigkeit	Lagerung		5 bis 95%, nicht kondensierend
	Abmaße	Formfaktor		Embedded System
		Breite		221 mm
		Tiefe		235 mm
		Höhe		103 mm
	Vibration	Referenz Standard		IEC 68-2-64
	Schock	Messdaten		3G, halben Sinusschwingung, 11 ms Dauer
	Bedienelemente	Power		1 St
		Power (Terminal Anschluss)		1 St
		Reset		1 St
	Statusanzeigen	Storage		1 St
		Power		1 St
	Antennenlöcher			4 St
	Farbe			Schwarz / Silber
	Material			Aluminium, Stahl
	Montageoption			Wandmontage
Betriebssysteme / Software
	Windows	Windows 10 (64-bit)		wird unterstützt
	Unterstützte BS			Windows
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class A		Ja
	RoHS konform			Ja
Lebenszyklus
	Produktionsstart			Q4/2018
	Voraussichtlich bis			Q1/2032
Herstellergarantie
	Herstellergarantie			2 Jahre
