DFI EC90A-GH

EC90A-GH-BN-46R11, EC90A-GH-BN-46R13_COM232, EC90A-GH-BN-46R15_COM232, EC90A-GH-BN-46R16_COM232, EC90A-GH-BN-46R16_DIO, EC90A-GH-EN-46R16_DIO, EC90A-GH-EN-46R16_LTEDIO

Embedded System

PRODUKT-FEATURES

// Embedded System
// [AMD Ryzen R1102G | AMD Ryzen R1305G | AMD Ryzen R1505G | AMD Ryzen R1606G]
// [1,2 | 1,5 | 2,4 | 2,6] GHz
// Passiv gekühlt
// 4 GB RAM
// 2 x Anzeige
// [0 | 2] x Seriell
// 1 x USB (Frontseite)
// 1 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI EC90A-GH

Allgemein
SKU / ArtikelnummerEC90A-GHEC90A-GH-BN-46R11, EC90A-GH-BN-46R13_COM232, EC90A-GH-BN-46R15_COM232, EC90A-GH-BN-46R16_COM232, EC90A-GH-BN-46R16_DIO, EC90A-GH-EN-46R16_DIO, EC90A-GH-EN-46R16_LTEDIO
Produktgrunddaten
HerstellerDFI
Produkt-ID750-EC90A1-000G, 750-EC90A1-100G, 750-EC90A1-200G, 750-EC90A1-300G, 750-EC90A1-400G, 750-EC90A1-500G, 750-EC90A1-600G
Lieferzeitauf Anfrage
System
ProzessorVertikales SegmentEmbedded
SerieAMD Banded Kestrel
NummerAMD Ryzen R1102G, AMD Ryzen R1305G, AMD Ryzen R1505G, AMD Ryzen R1606G
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1140 (FP5)
Basis Frequenz1,2 GHz, 1,5 GHz, 2,4 GHz, 2,6 GHz
Max. Turbo-Taktfrequenz2,6 GHz, 2,8 GHz, 3,3 GHz, 3,5 GHz
Cache1 MB
Thermal Design Power (TDP)6 W, 10 W, 25 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR4
Frequenz2400 MHz
Maximaler Ausbau8 GB
Speicher onBoard4 GB
StorageEmbedded MultiMedia Card (eMMC)32 GB, 64 GB
BIOSAMI SPI 64 Mbit
StorageEmbedded MultiMedia Card (eMMC) 32 GB, Embedded MultiMedia Card (eMMC) 64 GB
Grafik
ProzessorAMD Radeon Vega 3
LeistungsmerkmalHW DecodeHEVC / H.265, VP 9
HW EncodeHEVC / H265
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Version1.4
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
MobilfunknetzFrequenz BandLTE Cat. 1Band 20
Netzwerk1x G-LAN, LTE Cat. 1
Interne I/O
SMBus1 St, -

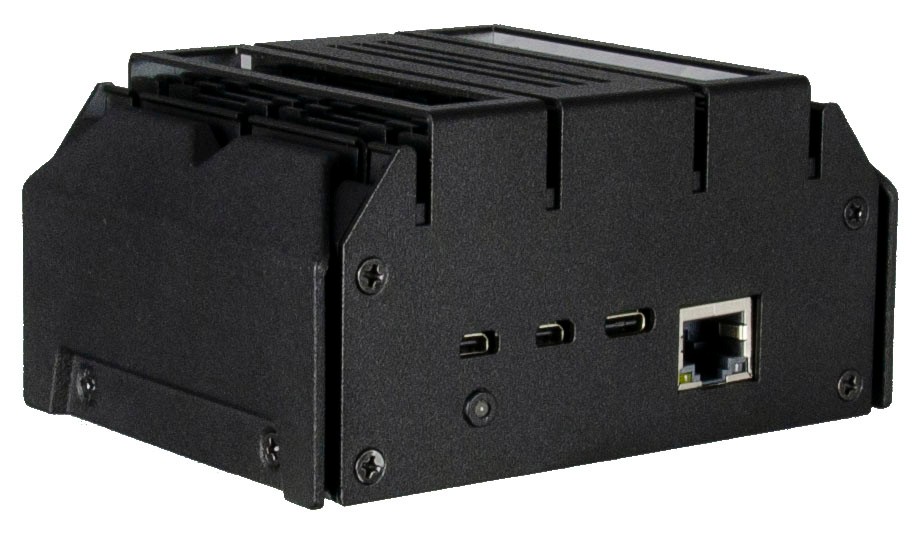

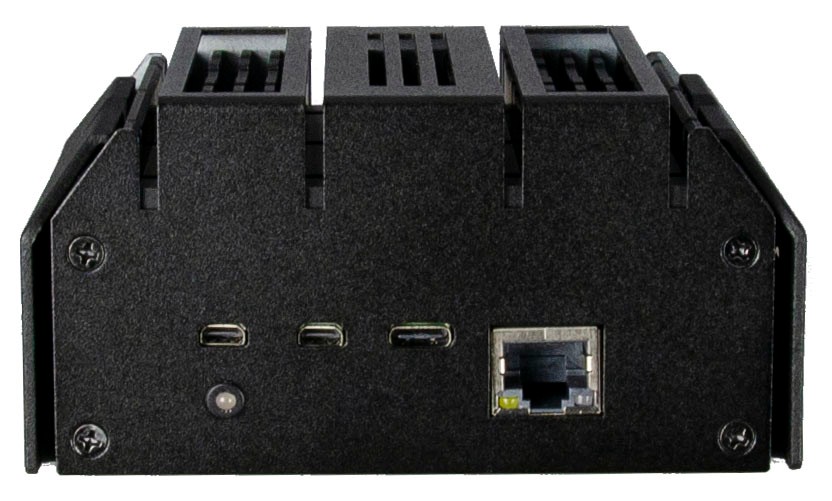

Externe I/O (Frontseite)
AnzeigeMicro HDMI2 St
EthernetRJ-451 St
USBUSB v3.1 (Gen 2, Type C)1 St

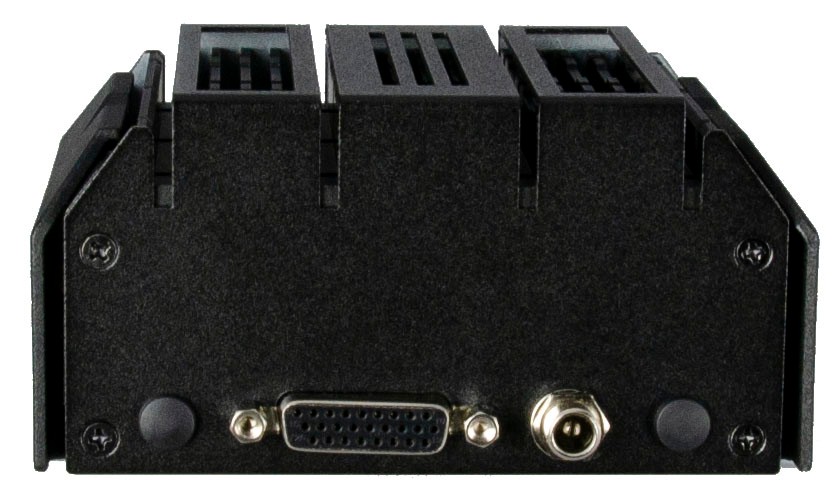

Externe I/O (Rückseite)
SeriellRS-232DB-92 St, -
Digital I/OAnzahl1 St, -
Bits8-Bit
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)fTPM 2.0 (Firmware Simulation)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangDC: 12V
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb-10° bis 45°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite80 mm
Tiefe112,29 mm
Höhe56,2 mm
VibrationVibration1,5G, 5-500Hz
SchockMessdaten5G, halben Sinusschwingung, 11 ms Dauer
Gewicht700 g
BedienelementePower1 St
StatusanzeigenPower1 St
Antennenlöcher2 St
FarbeSchwarz
MaterialAluminium, Stahl
MontageoptionVESA, Wandmontage
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 19.04 (64-bit)
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1 / 2021
Voraussichtlich bisQ1 / 2030
