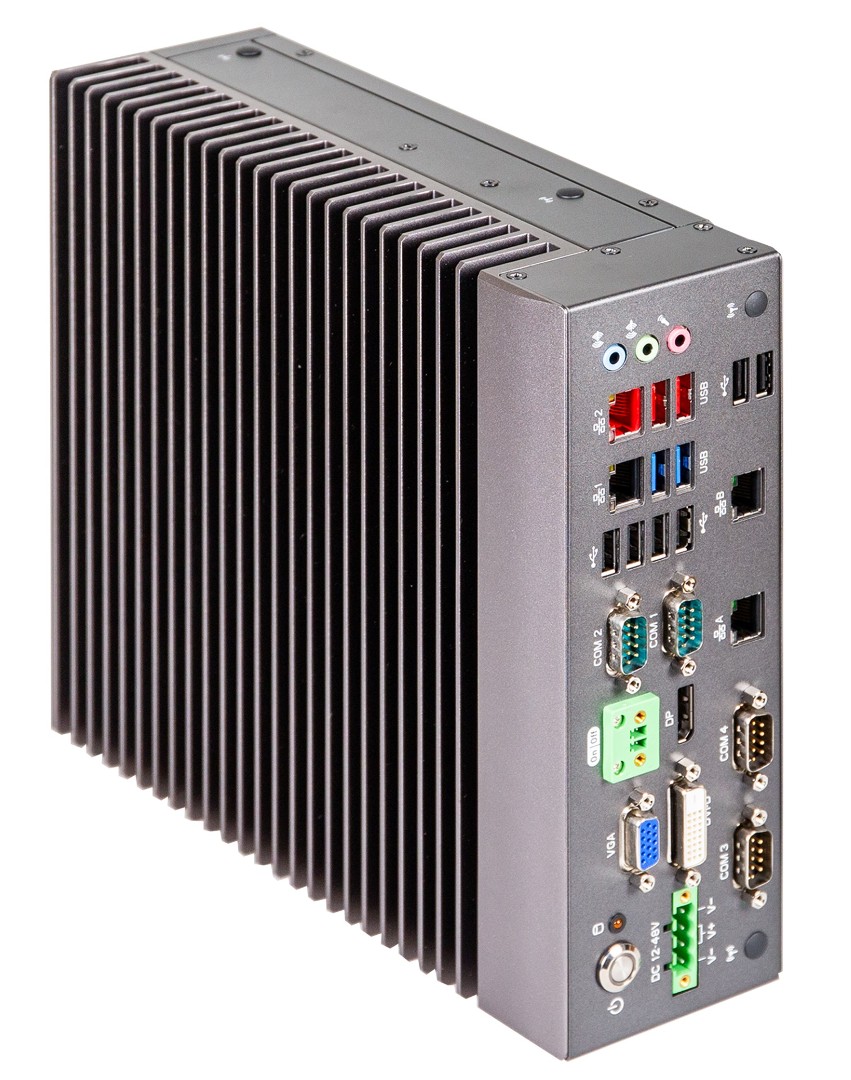

GIGAIPC QBiX-JMB-ADLA67EH-B1

Embedded System

PRODUKT-FEATURES

// Embedded System
// Intel Alder Lake / Raptor Lake
// Passiv gekühlt
// 3 x Anzeige
// 4 x Seriell
// 10 x USB (Frontseite)
// 4 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 12~48V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: GIGAIPC QBiX-JMB-ADLA67EH-B1

Allgemein
SKU / ArtikelnummerQBiX-JMB-ADLA67EH-B1
Produktgrunddaten
HerstellerGIGAIPC
Produkt-ID6BQJQ67EBMR-SI
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel Q670E
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
Intel vPro PlattformqualifizierungJa
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1080 bei 60 Hz
DVIMaximale Auflösung1920 x 1080 bei 60 Hz
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 4)
Unterstütze Abmaße2280
Slot 2Key IDE
InterfaceWiFi+BT
Unterstütze Abmaße2230
M.2 Key IDsE, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC897
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk4x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10

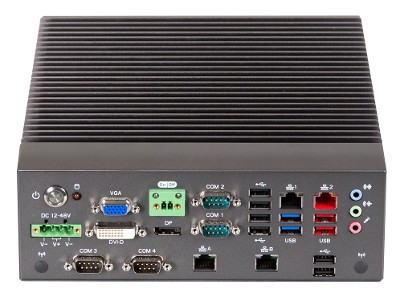

Externe I/O (Frontseite)
AnzeigeVGA1 St
DVIDVI-D Signal1 St
Displayport1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-454 St
SeriellRS-232DB-92 St
RS-232 / 422 / 485DB-92 St
USBUSB v2.06 St
USB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~48V
Anschluss4 Pin Terminal Stecker
Stromversorgung - EingangDC: 12~48V
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"4 St
Mechanik / Umgebung
TemperaturBetrieb-20° bis 50°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite224 mm
Tiefe256,1 mm
Höhe77,7 mm
VibrationVibration3G, 10~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten50G, 0.5ms
Referenz StandardIEC 68-2-27
BedienelementePower1 St
Power (Terminal Anschluss)1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher2 St
Zertifikate / Konformitäten
CEJa
RoHS konformJa
