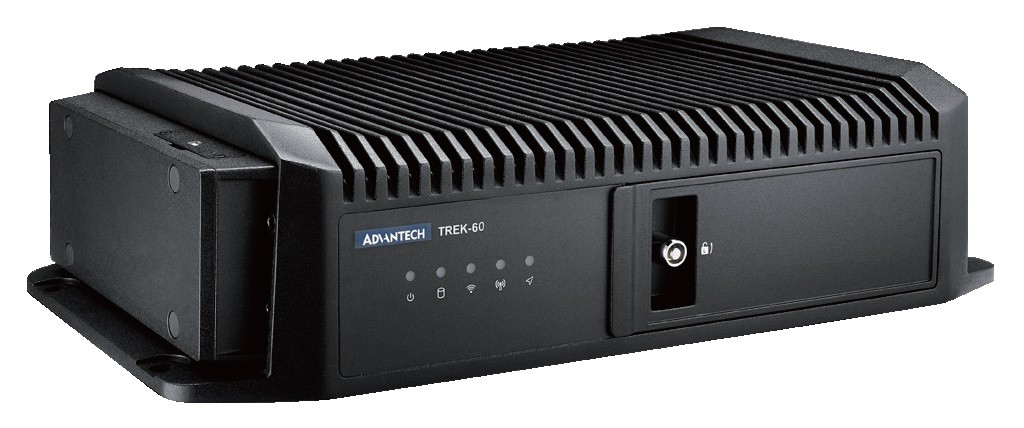

Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Atom x5-E3940 | Intel Core i5-7300U | Intel Core i7-7600U]
// [1,6 | 2,6 | 2,8] GHz
// Passiv gekühlt
// [4 GB | 8 GB | 16 GB] RAM
// 1 x Anzeige

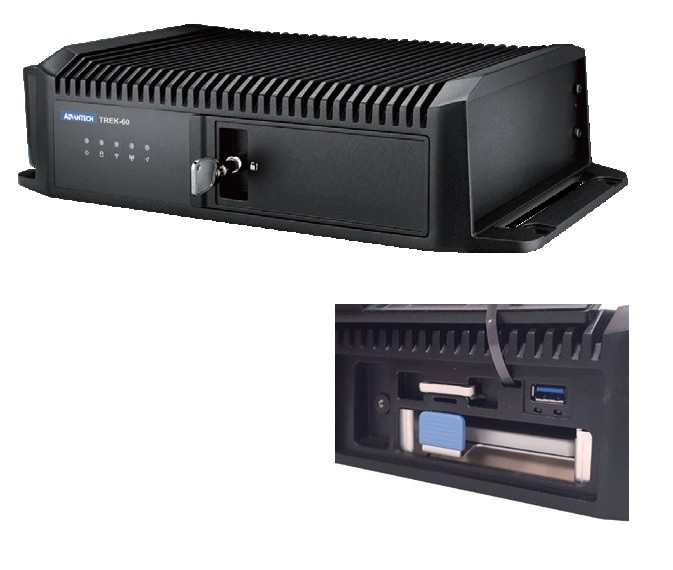

// 1 x USB (Frontseite)
// 2 x USB (Rückseite)
// 10 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 2 x M.2 Slot
// 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TREK-60
Allgemein | ||||
SKU / Artikelnummer | TREK-60 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Serie | Intel Apollo Lake, Intel Kaby Lake | ||
Nummer | Intel Atom x5-E3940, Intel Core i5-7300U, Intel Core i7-7600U | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 4 St | |||
Basis Frequenz | 1,6 GHz, 2,6 GHz, 2,8 GHz | |||
Max. Turbo-Taktfrequenz | 1,8 GHz, 3,5 GHz, 3,9 GHz | |||
Cache | 2 MB, 3 MB, 4 MB | |||
Thermal Design Power (TDP) | 9,5 W, 15 W | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L, 260 Pin SO-DIMM DDR4 | ||
Steckplätze | 1 St, 2 St | |||
Maximaler Ausbau | 8 GB, 32 GB | |||
Speicher onBoard | 4 GB, 8 GB, 16 GB | |||
Storage | Solid State Drive (mSATA) | 32 GB, 64 GB, - | ||
Storage | Solid State Drive (mSATA) 32 GB, Solid State Drive (mSATA) 64 GB | |||
Grafik | ||||
Prozessor | Intel HD Graphics 500, Intel HD Graphics 620 | |||
Erweiterung | ||||
Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | A, E | |
Interface | WiFi+BT | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, 5G / Storage Module, USB 3.0 | |||
Unterstütze Abmaße | 3042, 3052 | |||
M.2 Key IDs | A, B, E | |||
Storage | Micro-SD (extern), mSATA | |||
Externe I/O (Frontseite) | ||||
USB | USB v3.0 | 1 St | ||

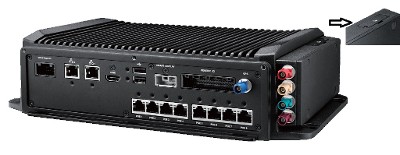

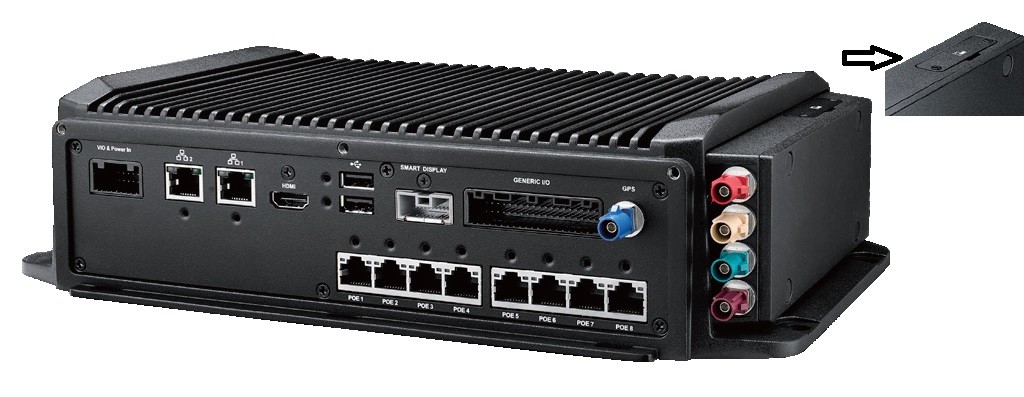

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Smart Display | Signale | 12V DC, Audio, USB 2.0 | ||
Ethernet | RJ-45 | 2 St | ||
RJ-45 mit POE | 8 St | |||
USB | USB v2.0 | 2 St | ||
Generic I/O | 2 x 2-Draht RS-232, 2 x 4-Draht RS-232 (Standard)/RS-485, 2 x Line-Out, 2 x Mic-In, 6 x isolierte DI (pf/sg), 4 x isolierte DO | |||
Sensor | ||||
3D Sensor | 3D Accelerometer, 3D Gyroscope | |||
GPS Module | u-blox NEO-M8N | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V / 24V (per Jumper) | |||
Anschluss | Vehicle I/O | |||
Ignition (IGN) | Ja | |||
POE | Anschlüsse | 8 St | ||
Protokoll | IEEE 802.3af / 15.4W | |||
Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 50°C, -30° bis 70°C | ||
Lagerung | -40° bis 80°C | |||
Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
Breite | 314 mm | |||
Tiefe | 165,5 mm | |||
Höhe | 75,1 mm | |||
Schutzart (IP) | IP65 (außer I/O Seite) | |||
Vibration | Referenz Standard | IEC 60721-3-5 | ||
Schock | Referenz Standard | MIL-STD-810G | ||
Gewicht | 4200 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 2 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
WiFi | 1 St | |||
GPS | 1 St | |||
Mobilfunknetz | 1 St | |||
Antennenlöcher | 5 St | |||
Farbe | Schwarz | |||
Zubehör | mit LTE/ GPS Antenna, mit SSDKits, WIFI/LTE(EU), W10, mit W10, GPS & LTE Ant, mit W10,GPS & LTE Ant, mit Win 10 (64 bit) | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
CCC | Ja | |||
Weitere Zertifikate / Konformitäten | CB, E-Mark, ISO 7637-2, SAE J1113, SAE J1455 | |||
RoHS konform | Ja |
