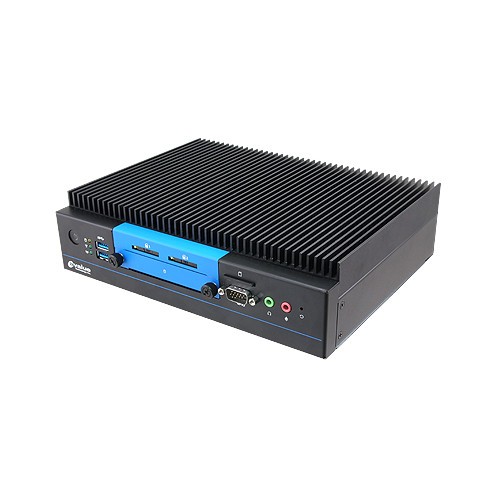

Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Celeron J3455 | Intel Celeron N3350 | Intel Pentium N4200]
// [1,1 | 1,3 | 1,5 | 1,6] GHz
// Passiv cooled
// 1 x Display
// 2 x Serial
// 2 x USB (Front page)
// 2 x USB (Back side)
// 2 x G-LAN (Back side)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue VMS-APL
| Allgemein | ||||
| SKU / Artikelnummer | VMS-APL | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Celeron J3455, Intel Celeron N3350, Intel Pentium N4200 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,5 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2 GHz, 2,3 GHz, 2,4 GHz, 2,5 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 6,5 W, 9,5 W, 10 W, 12 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 1866 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500, Intel HD Graphics 505 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| M.2 Key IDs | B | |||
| Storage | M.2, SD / MMC-Karte | |||
| IET Interface | UART (TX/RX) | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

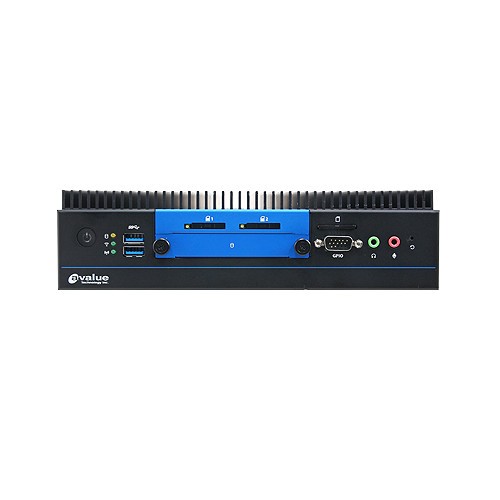

| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Digital I/O | Bits | 8-Bit | ||
| Anschluss | DB-9 | |||
| USB | USB v3.0 | 2 St | ||
| SIM Card Slot | 2 St | |||

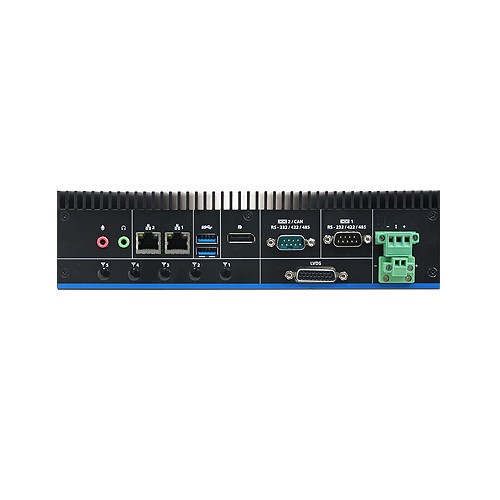

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| LVDS | DB26 LVDS Interface mit 12V und USB 2.0 | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.0 | 2 St | ||
| CAN Bus | Anschluss | DB-9 | ||
| Stück | 1 St | |||
| Protokoll | OBD-II, SAE J1708, SAE J1939 | |||
| Sensor | ||||
| GPS Module | u-blox NEO-M8N | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromstärke | 6 A | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 70°C, -40° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 239 mm | |||
| Tiefe | 186 mm | |||
| Höhe | 62 mm | |||
| Schutzart (IP) | IP50 | |||
| Vibration | Referenz Standard | MIL-STD-810G Method 514.6 | ||
| Schock | Messdaten | 20G, 11 ms | ||
| Referenz Standard | MIL-STD-810G Method 516.6 Procedure I | |||
| Gewicht | 2600 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Wi-Fi | 1 St | |||
| Mobilfunknetz | 1 St | |||
| Antennenlöcher | 5 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Android | Release | 11 | ||
| Unterstützte BS | Android, Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | E-Mark, ISO 7637-2 | |||
| RoHS konform | Ja | |||
