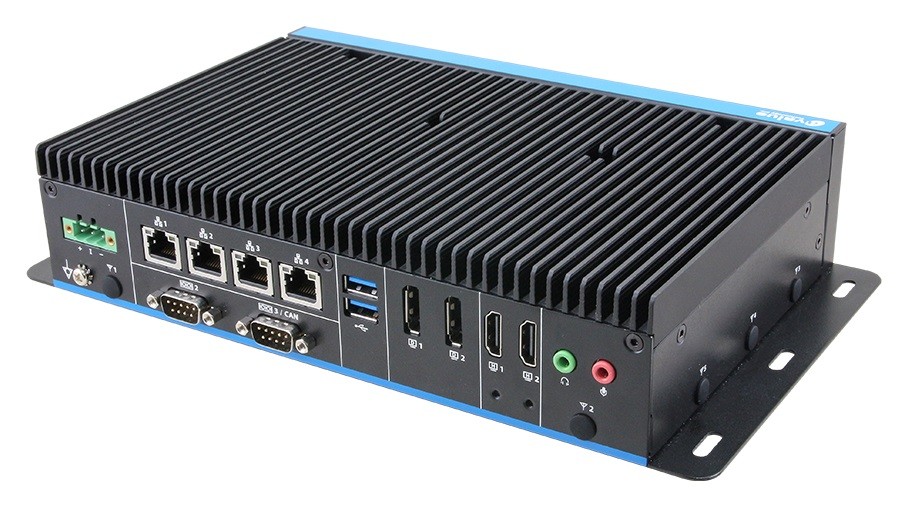

Fahrzeug (In-Vehicle) System
// Fahrzeug (In-Vehicle) System
// [Intel Core 3 processor 100UL | Intel Core 5 processor 120UL | Intel Core 7 processor 150UL | Intel U300L]
// Passiv cooled
// 8 GB RAM
// 4 x Display
// 3 x Serial
// 2 x USB (Front page)
// 2 x USB (Back side)
// 4 x G-LAN (Back side)
// 1 x Mini-PCIe
// 3 x M.2 Slot
// 9~60V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue VMS-RPPS
| Allgemein | ||||
| SKU / Artikelnummer | VMS-RPPS | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Raptor Lake | |||
| Nummer | Intel Core 3 processor 100UL, Intel Core 5 processor 120UL, Intel Core 7 processor 150UL, Intel U300L | |||
| CPU Kerne | 5 St, 6 St, 10 St | |||
| Threads | 6 St, 8 St, 12 St | |||
| Sockel | LGA 1700 (H6) | |||
| Performance-core Max Turbo Frequenz | 4,4 GHz, 4,5 GHz, 4,6 GHz, 5 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz, 3,7 GHz | |||
| Cache | 8 MB, 10 MB, 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 55 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 5200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| Speicher onBoard | 8 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 2.0 | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 1.4 | |||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 2 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 4 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||

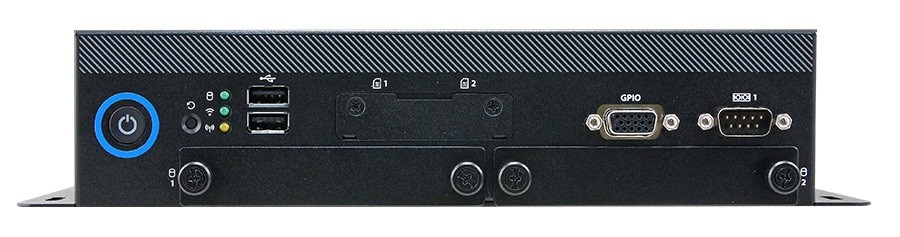

| Externe I/O (Frontseite) | ||||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 10-Bit | |||
| Anschluss | DB-15 | |||
| USB | USB v2.0 | 2 St | ||
| SIM Card Slot | 2 St | |||

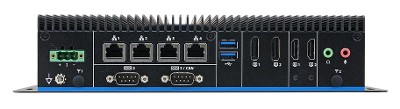

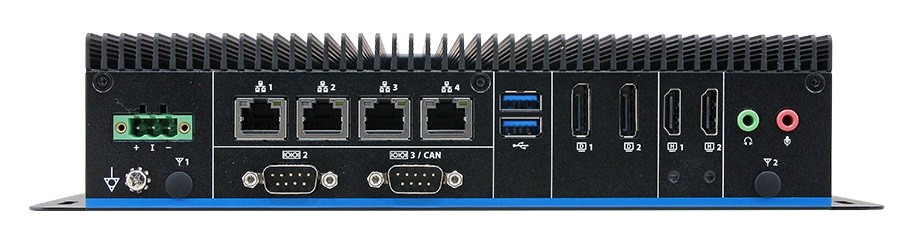

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| DP++ | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St, - | ||
| RJ-45 mit POE | 4 St, - | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 2) | 2 St | ||
| Sensor | ||||
| GPS Module | u-blox NEO-M9N | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~60V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 9~60V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Extern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 60°C, -40° bis 65°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Fahrzeug (In-Vehicle) System | ||
| Breite | 239 mm | |||
| Tiefe | 160 mm | |||
| Höhe | 56 mm | |||
| Schutzart (IP) | IP50 | |||
| Vibration | Referenz Standard | MIL-STD-810H Method 514.8 Procedure I | ||
| Schock | Messdaten | 20G, 11 ms | ||
| Referenz Standard | MIL-STD-810H Method 516.8 | |||
| Gewicht | 2600 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Wi-Fi | 1 St | |||
| Mobilfunknetz | 1 St | |||
| Antennenlöcher | 8 St | |||
| Farbe | Schwarz | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | E-Mark, ISO 7637-2, UKCA | |||
| RoHS konform | Ja | |||
