DFI VC653-SU Series

VC653-SU, VC653-SU614, VC653-SU638, VC653-SU668

Fahrzeug (In-Vehicle) System

PRODUKT-FEATURES

// Fahrzeug (In-Vehicle) System
// [- | Intel Core i3-6100U | Intel Core i5-6300U | Intel Core i7-6600U]
// [2,3 | 2,4 | 2,6 | -] GHz
// Passiv gekühlt
// [4 GB | 8 GB | -] RAM
// 1 x Anzeige
// 2 x Seriell
// 3 x USB (Frontseite)
// [1 | 5] x G-LAN (Rückseite)
// 3 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI VC653-SU Series

Allgemein
SKU / ArtikelnummerVC653-SU SeriesVC653-SU, VC653-SU614, VC653-SU638, VC653-SU668
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Skylake
Nummer-, Intel Core i3-6100U, Intel Core i5-6300U, Intel Core i7-6600U
CPU Kerne2 St, -
Threads4 St, -
SockelBGA 1356
Basis Frequenz2,3 GHz, 2,4 GHz, 2,6 GHz, -
Cache3 MB, 4 MB, -
Thermal Design Power (TDP)15 W, -
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
Speicher onBoard4 GB, 8 GB, -
BIOSInsyde SPI 128 Mbit
Grafik
ProzessorIntel HD Graphics
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
DDI (Digital Display Interfaces)DP++Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
Mini-PCIeHalbe BautiefeAnzahl1 St
USB UnterstützungJa
Volle BautiefeAnzahl2 St
USB UnterstützungJa
PCIe Schnittstellen3x Mini-PCIe
M.2Slot 1InterfacePCIe ×4
SIMPCIe / USB 2.0 Unterstützung2 St
Storage (Zugriff von außen)Ja (direkt)
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
Serial-ATARaid UnterstützungRAID 0/1wird unterstützt
RAID UnterstützungRAID 0/1

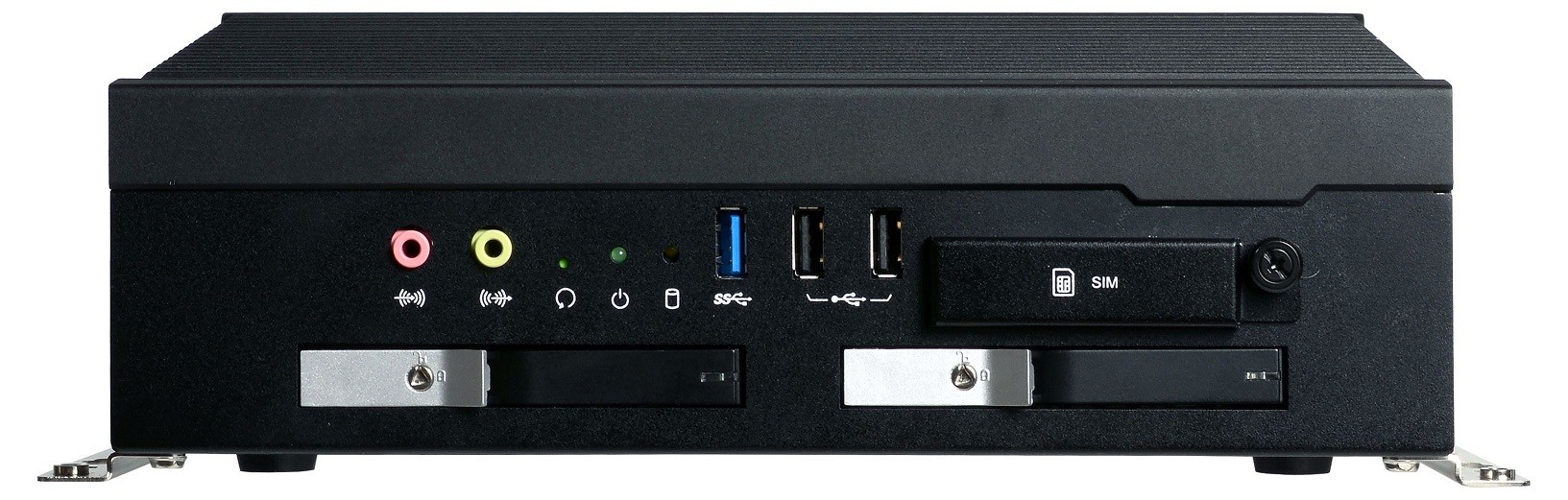

Externe I/O (Frontseite)
AudioLine-Out1 St
Mic-In1 St
USBUSB v2.02 St
USB v3.01 St

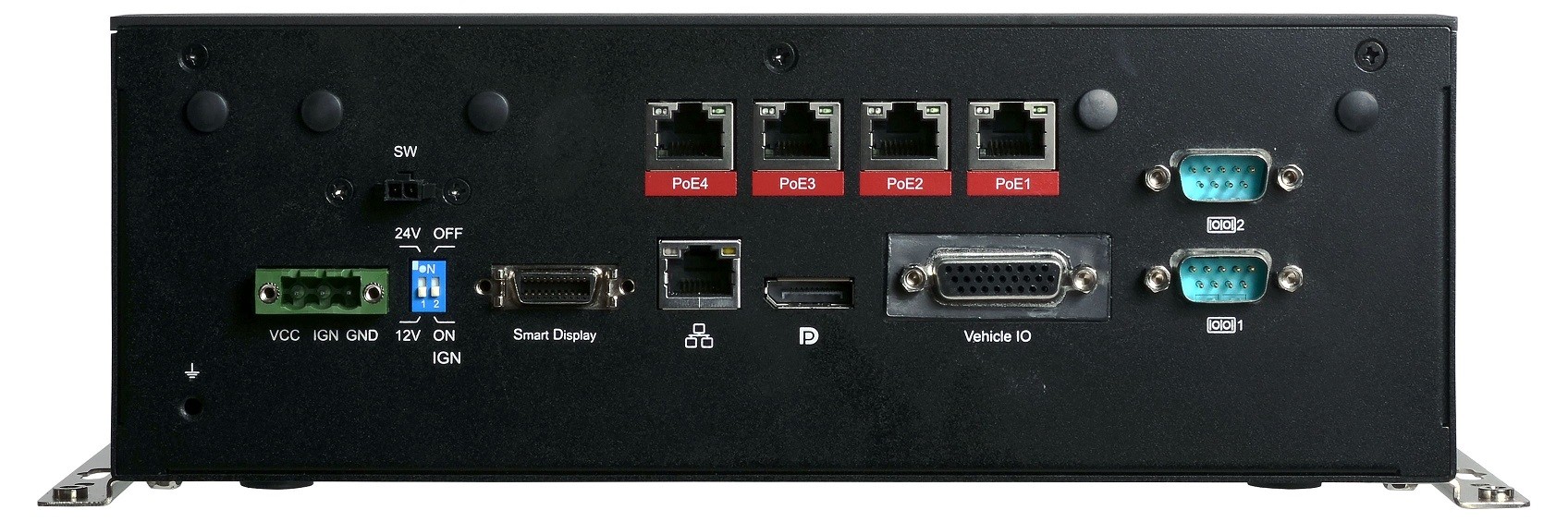

Externe I/O (Rückseite)
AnzeigeDP++1 St
Smart DisplayAnschluss20 Pin SCSI (female)
Signale12V DC, Audio, USB 2.0, VGA
EthernetRJ-451 St, 5 St
SeriellRS-232DB-92 St
Vehicle I/OAnschluss78 Pin (male)
Signale1 x J1708 (mit Isolation), 2 x CAN Bus, 2 x UART (TX/RX), Digital I/O (8 Bits)
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss3 Pin Terminal Stecker
POEProtokoll-, IEEE 802.11af / 15.4W
Stromversorgung - EingangDC: 9~36V
Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Einschübe
InternEinbauschacht 2.5"2 St
Mechanik / Umgebung
TemperaturBetrieb (SSD)-30° bis 70°C
Betrieb (HDD)-20° bis 50°C
Lagerung-40° bis 85°C
AbmaßeFormfaktorFahrzeug (In-Vehicle) System
VibrationReferenz StandardMIL-STD-810G Method 514.6
SchockReferenz StandardMIL-STD-810G
BedienelementePower (Terminal Anschluss)1 St
Reset1 St
StatusanzeigenStorage2 St
Power1 St
Antennenlöcher5 St
MaterialAluminium
MontageoptionWandmontage
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows EmbeddedWES7Ewird unterstützt
Windows 10 Enterprise IoT LTSB (2016)wird unterstützt
LinuxDistributionUbuntu 16.04
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1/2021
Voraussichtlich bisQ3/2035
