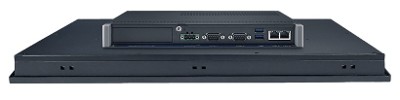

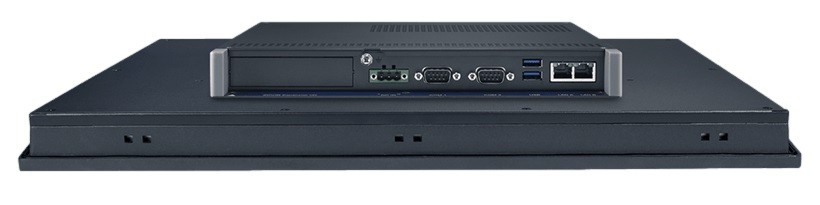

Industrial Real-Time Embedded System (RTES)
// Embedded System
// Intel Atom x6425E
// 2 GHz
// 1 x Anzeige
// 2 x Seriell
// 4 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech AMAX-PT700 V2
| Allgemein | ||||
| SKU / Artikelnummer | AMAX-PT700 V2 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6425E | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 2 GHz | |||
| Max. Turbo-Taktfrequenz | 3 GHz | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 3200 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 2), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| M2M | Protokoll | Message Queuing Telemetry Transport (MQTT) | ||
| Mobilfunknetz | Datenprotokoll | MQTT | ||
| Software Features | EtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 1) | 3 St | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Stromaufnahme Typisch | 29 W | |||
| Stromaufnahme Maximal | 50 W | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -20° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 269 mm | |||
| Tiefe | 30 mm | |||
| Höhe | 203 mm | |||
| Vibration | Referenz Standard | IEC 68-2-6 | ||
| mit SSD | 5~500 HZ, 1G | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 2100 g | |||
| Statusanzeigen | Power | 1 St | ||
| Farbe | Dunkel Grau | |||
| Material | Aluminium | |||
| Montageoption | Panelmontage, VESA, Wandmontage | |||
| Zubehör | mit Linux und CODESYS CDS Control, mit Linux und CODESYS CDS Control+Target/WebVisu, mit Linux und CODESYS CDS Control+Target/WebVisu+SoftMotion, mit Linux und CODESYS CDS Control+WebVisu+SoftMotion+CNC&Robotics, mit Win10 IOT und CODESYS CDS Control, mit Win10 IOT und CODESYS CDS Control+Target/WebVisu, mit Win10 IOT und CODESYS CDS Control+Target/WebVisu+SoftMotion | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| RoHS konform | Ja | |||
