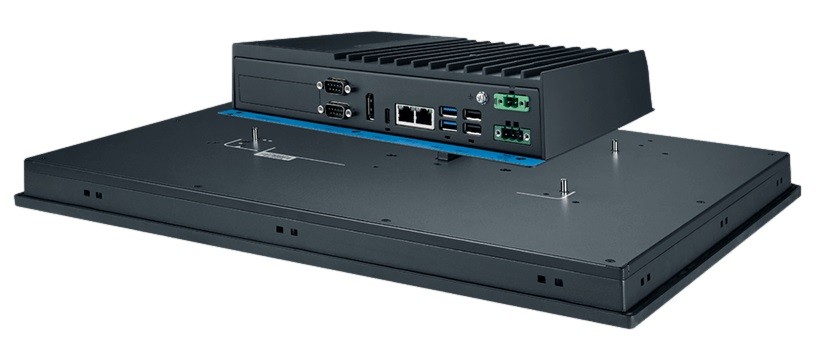

Advantech AMAX-PT800 V2

AMAX-PT800-100D5A, AMAX-PT800-100D7A, AMAX-PT800-102D5A, AMAX-PT800-102D7A, AMAX-PT800-106D5A, AMAX-PT800-106D7A, AMAX-PT800-200D5A, AMAX-PT800-200D7A, AMAX-PT800-202D5A, AMAX-PT800-202D7A, AMAX-PT800-206D5A, AMAX-PT800-206D7A, AMAX-PT800-208D5A, AMAX-PT800-208D7A

Industrial Real-Time Embedded System (RTES)

PRODUKT-FEATURES

// Embedded System
// [Intel Core i5-1335UE | Intel Core i7-1365URE]
// [1,3 | 1,7] GHz
// 1 x Anzeige
// 2 x Seriell
// 5 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 3 x M.2 Slot
// 19~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AMAX-PT800 V2

Allgemein
SKU / ArtikelnummerAMAX-PT800 V2AMAX-PT800-100D5A, AMAX-PT800-100D7A, AMAX-PT800-102D5A, AMAX-PT800-102D7A, AMAX-PT800-106D5A, AMAX-PT800-106D7A, AMAX-PT800-200D5A, AMAX-PT800-200D7A, AMAX-PT800-202D5A, AMAX-PT800-202D7A, AMAX-PT800-206D5A, AMAX-PT800-206D7A, AMAX-PT800-208D5A, AMAX-PT800-208D7A
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Raptor Lake
NummerIntel Core i5-1335UE, Intel Core i7-1365URE
CPU Kerne10 St
Threads12 St
SockelBGA 1744
Basis Frequenz1,3 GHz, 1,7 GHz
Performance-core Max Turbo Frequenz4,5 GHz, 4,9 GHz
Efficient-core Max Turbo Frequenz3,3 GHz, 3,7 GHz
Cache12 MB
Grundleistungsaufnahme des Prozessors15 W
Maximale Turbo-Leistungsaufnahme55 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered SO-DIMM
DIMM Datarate4800 MT/s
Steckplätze1 St
Maximaler Ausbau32 GB
Grafik
ProzessorIntel Iris Xe Graphics
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Version1.4a
Erweiterung
M.2Slot 1Key IDM
InterfaceNVMe
Unterstütze Abmaße2280
Slot 2Key IDB
InterfaceOOB
Unterstütze Abmaße3042, 3052, 3080
Slot 3Key IDE
InterfacePCIe ×1 (Gen. 2), USB 2.0, WLAN
Unterstütze Abmaße2230
Slot 4Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.2 Gen1
Unterstütze Abmaße3052
M.2 Key IDsB, E, M
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I226IT PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
M2MProtokollMessage Queuing Telemetry Transport (MQTT)
MobilfunknetzDatenprotokollMQTT
Software FeaturesEtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration
Netzwerk2x G-LAN
Interne I/O
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Externe I/O (Rückseite)
AnzeigeDisplayport1 St
DP USB-C1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v2.02 St
USB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2, Type C)1 St
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich19~24V
Anschluss3 Pin Terminal Stecker
Stromversorgung - EingangDC: 19~24V
Stromaufnahme Typisch29 W
Stromaufnahme Maximal65 W
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-10° bis 60°C
Lagerung-30° bis 70°C
Relative LuftfeuchtigkeitBetrieb10 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite269 mm
Tiefe50 mm
Höhe203 mm
VibrationReferenz StandardIEC 68-2-6
mit SSD5~500 HZ, 1G
SchockMessdaten10G, halben Sinusschwingung, 11 ms Dauer
Referenz StandardIEC 68-2-27
Gewicht2650 g
BedienelementePower (Terminal Anschluss)1 St
StatusanzeigenPower1 St
FarbeDunkel Grau
MaterialAluminium
MontageoptionPanelmontage, VESA, Wandmontage
Zubehörmit CODESYS CDS Control, mit CODESYS CDS Control+Target/WebVisu, mit CODESYS CDS Control+Target/WebVisu+SoftMotion, mit CODESYS CDS Control+WebVisu+SoftMotion+CNC&Robotics
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)-, wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB
RoHS konformJa
