Medical Embedded System
// Medical Embedded System
// Intel Raptor Lake
// 4 x Display
// 4 x Serial
// 2 x USB (Front page)
// 8 x USB (Back side)
// 4 x G-LAN (Back side)
// 2 x PCIe x4
// 2 x PCIe x16
// 3 x M.2 Slot
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI MPC544-RPS
| Allgemein | ||||
| SKU / Artikelnummer | MPC544-RPS | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Raptor Lake | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 288 Pin DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 9 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Version | 2.0a | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 2 St | |||
| PCIe x16 | x8 Signal | Generation | 4 | |
| Anzahl | 2 St | |||
| PCIe Schnittstellen | 2x PCIe x4, 2x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4), SATA III | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| Slot 3 | Key ID | E | ||
| Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 3 St | |||
| Netzwerk | 4x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||

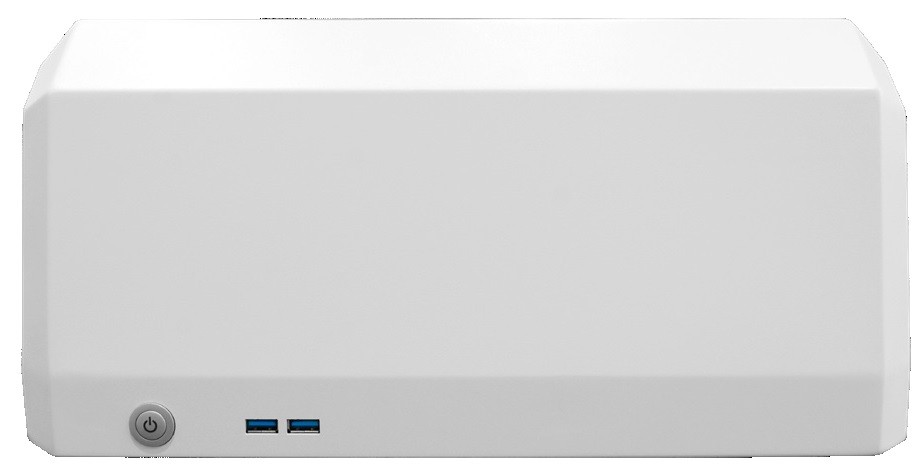

| Externe I/O (Frontseite) | ||||
| USB | USB v3.2 (Gen 1) | 2 St | ||

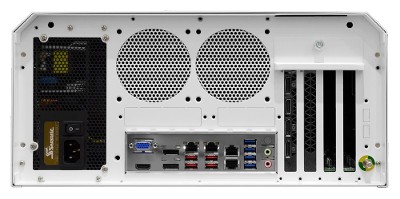

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DP++ | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 4 St | ||
| Seriell | RS-232 | DB-9 | 4 St | |
| USB | USB v3.2 (Gen 1) | 4 St | ||
| USB v3.2 (Gen 2) | 4 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | AC | Bereich | 90~264V | |
| Eingangsfrequenz | 47~63 Hz | |||
| Einschübe | 1 St | |||
| Stromversorgung - Eingang | AC: 90~264V | |||
| Stromaufnahme Maximal | 700 W | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 2 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 40°C | ||
| Lagerung | -20° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Medical Embedded System | ||
| Breite | 380 mm | |||
| Tiefe | 400 mm | |||
| Höhe | 180 mm | |||
| Vibration | Vibration | 1G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Slot Brackets | Standard | 4 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Weiß | |||
| Material | Stahl | |||
| Montageoption | Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Windows, Windows Embedded, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 60601-1-2:2014, IEC 60601-1:2015 | |||
| RoHS konform | Ja | |||
