COM Express Basic
// COM Express Basic
// [AMD Ryzen R1505G | AMD Ryzen R1606G | AMD Ryzen V1202B | AMD Ryzen V1404I | AMD Ryzen V1605B | AMD Ryzen V1756B | AMD Ryzen V1807B]
// 260 Pin SO-DIMM DDR4
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 7 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

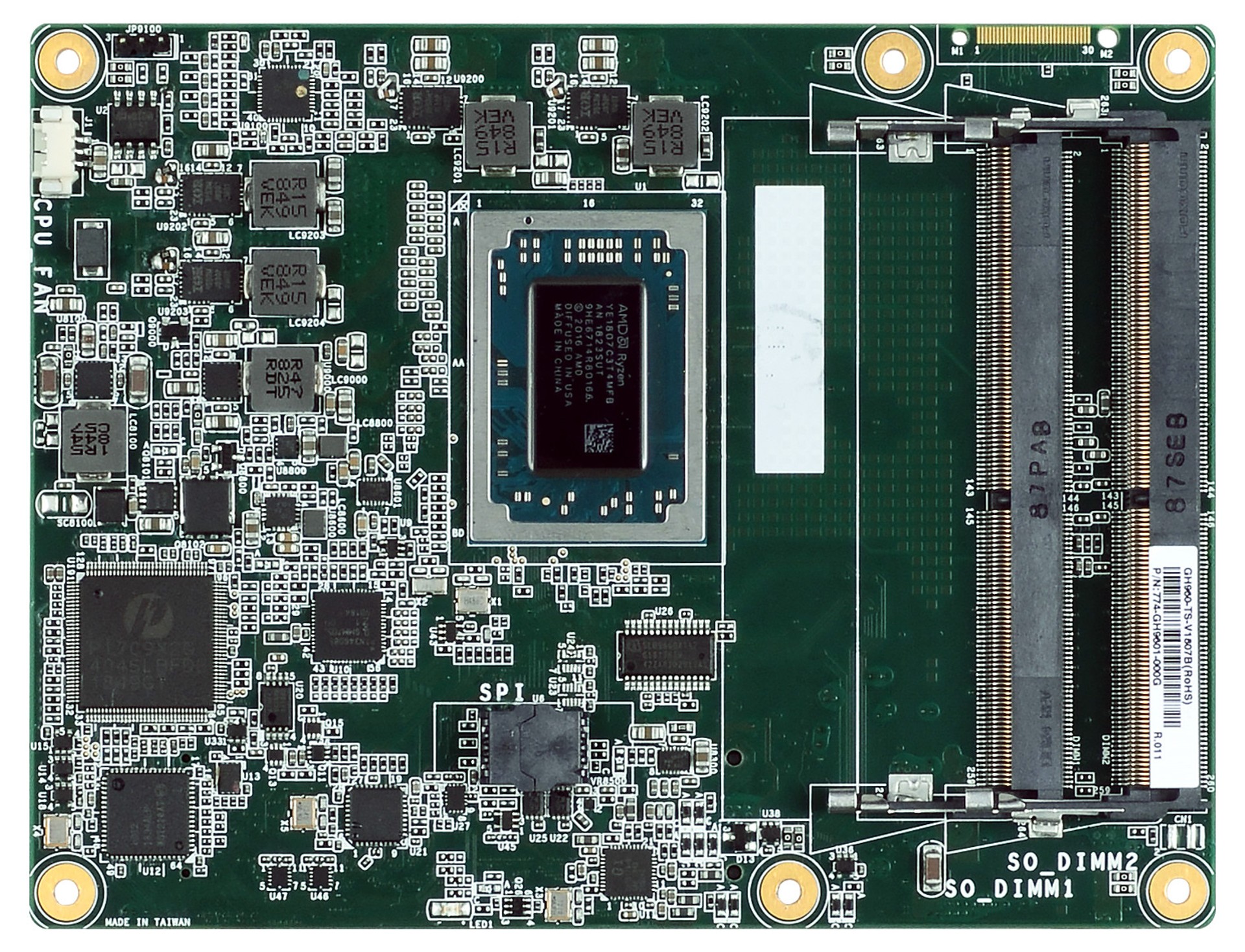

Basismodul: DFI GH960
| Allgemein | ||||
| SKU / Artikelnummer | GH960 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-GH9602-000G, 770-GH9602-100G, 770-GH9602-200G, 770-GH9602-300G, 770-GH9602-400G, 770-GH9602-500G, 770-GH9602-600G, 770-GH9602-700G, 770-GH9602-800G | |||
| System | ||||
| Prozessor | Serie | AMD Great Horned Owl | ||
| Nummer | AMD Ryzen R1505G, AMD Ryzen R1606G, AMD Ryzen V1202B, AMD Ryzen V1404I, AMD Ryzen V1605B, AMD Ryzen V1756B, AMD Ryzen V1807B | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1140 (FP5) | |||
| Basis Frequenz | 2 GHz, 2,3 GHz, 2,4 GHz, 3,25 GHz, 3,35 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 25 W, 54 W | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| BIOS | Insyde SPI 64 Mbit | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2304 bei 60 Hz | |
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 7 St | ||
| PCIe x8 | Generation | 3 | ||
| x8 Signal (Interface) | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x8, 7x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 12.0 | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Ethernet | Interface | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 4 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St, - | |||
| DDI Interface | 3 St, - | |||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| VGA (proprietärer Anschluss) | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (AT Mode), 12V | |
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| DC | Bereich | VCC_RTC (ATX Mode), 12V, 5VSB | ||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: VCC_RTC (AT Mode), 12V,VCC_RTC (ATX Mode), 12V, 5VSB | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 18.04 LTS | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 95 mm | |||
| Tiefe | 125 mm | |||
| Zertifikate / Konformitäten | ||||
| Kompatibilität | PICMG COM Express R3.0, Type 6 | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/19 | |||
| Garantiert bis | Q2/2027 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
