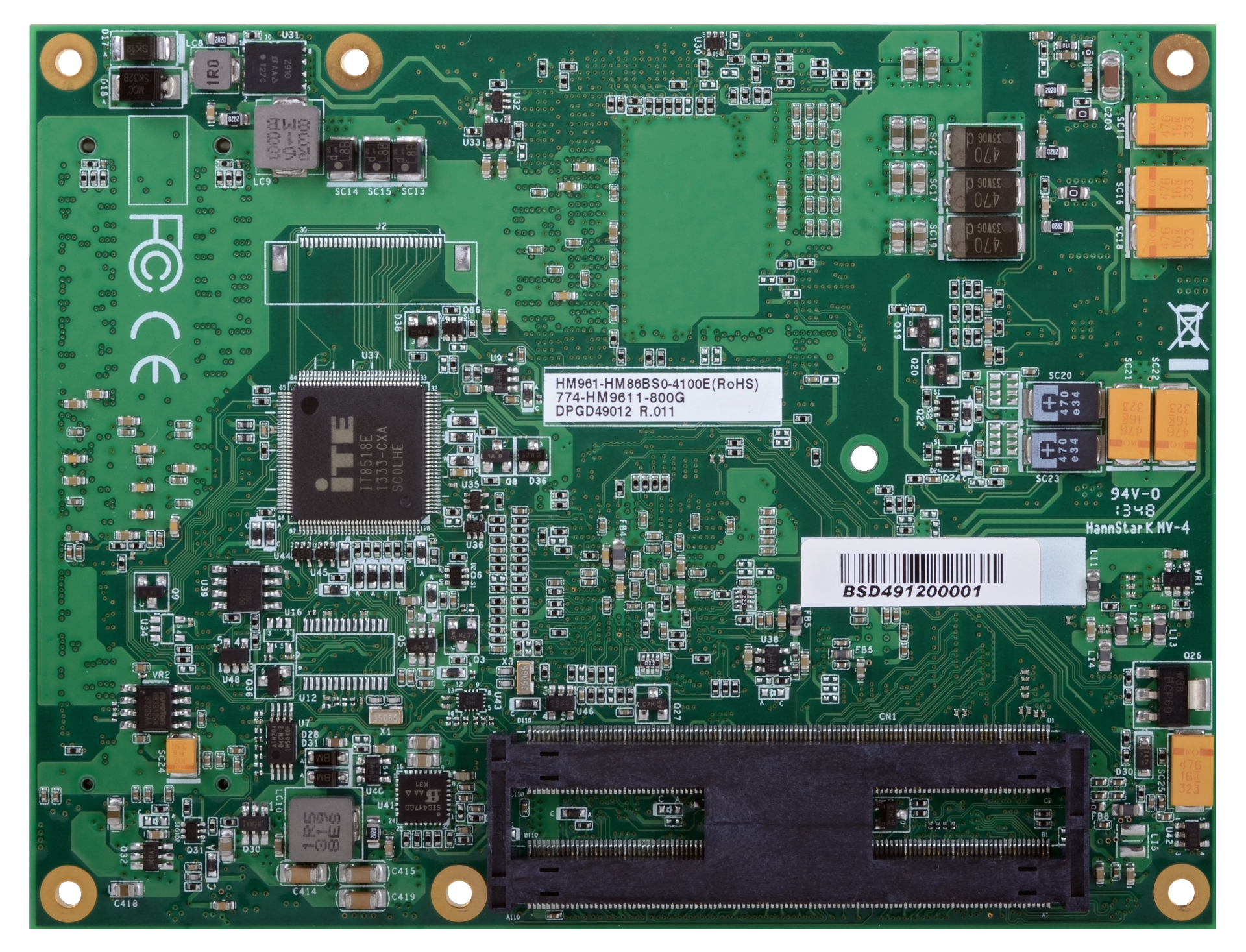

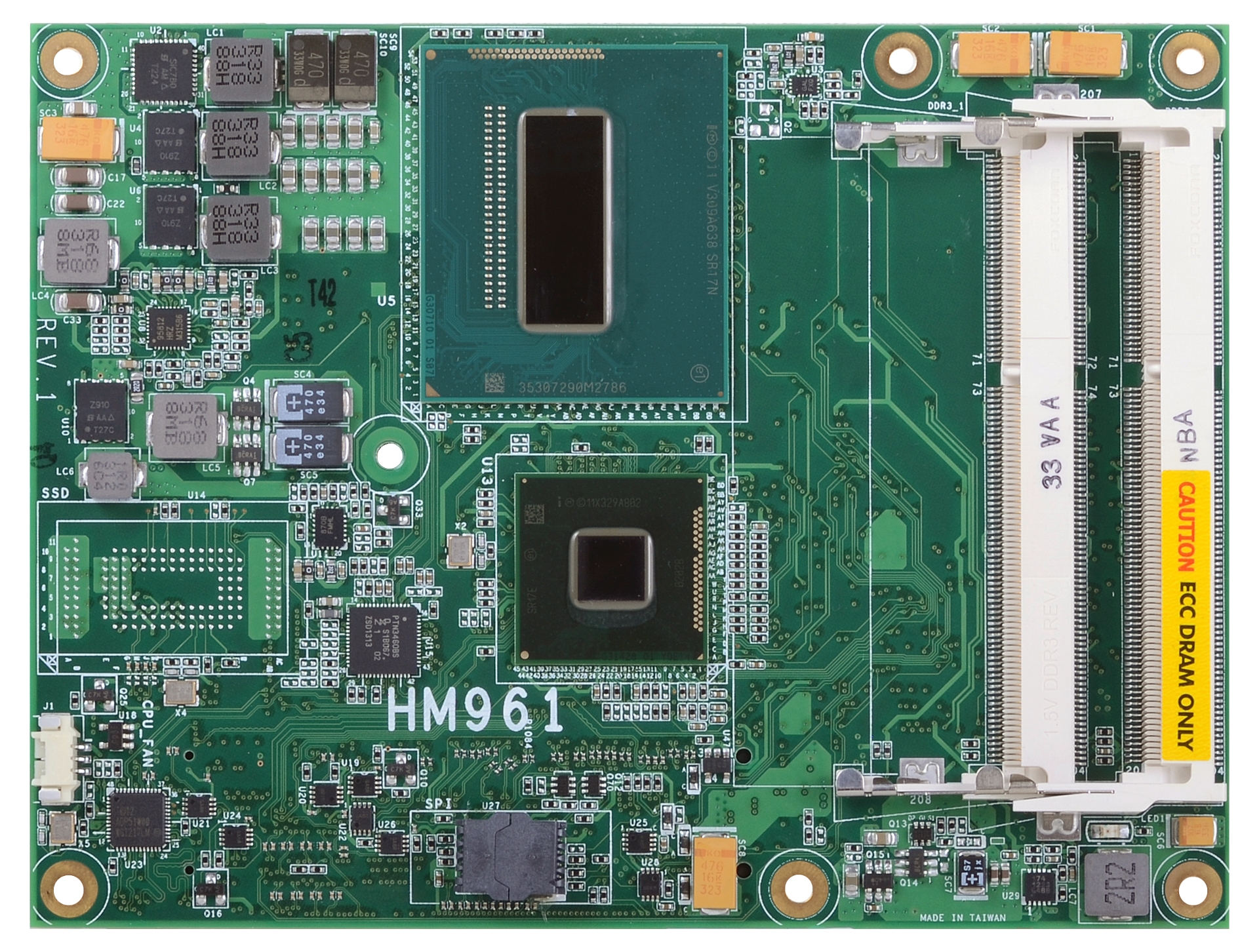

DFI HM961

HM961-HM86BS0-4100E, HM961-HM86BS0-4102E, HM961-HM86BS0-4400E, HM961-HM86BS0-4402E, HM961-HM86BS0-4700EQ, HM961-QM87BS0-4100E, HM961-QM87BS0-4102E, HM961-QM87BS0-4402E, HM961-QM87BS4-4400E, HM961-QM87BS4-4402E, HM961-QM87BS4-4700EQ

COM Express Basic

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// COM Express Basic
// [Intel Core i3-4100E | Intel Core i3-4102E | Intel Core i5-4400E | Intel Core i5-4402E | Intel Core i7-4700EQ]
// 204 Pin SO-DIMM DDR3L
// LVDS|DDI
// 1 x G-LAN
// [10 | 12] x USB (internal)
// Digital I/O (8-Bit)
// 7 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI HM961

Allgemein
SKU / ArtikelnummerHM961HM961-HM86BS0-4100E, HM961-HM86BS0-4102E, HM961-HM86BS0-4400E, HM961-HM86BS0-4402E, HM961-HM86BS0-4700EQ, HM961-HM86BS1-4100E, HM961-HM86BS1-4102E, HM961-HM86BS1-4400E, HM961-HM86BS1-4402E, HM961-HM86BS1-4700EQ, HM961-HM86BS2-4100E, HM961-HM86BS2-4102E, HM961-HM86BS2-4400E, HM961-HM86BS2-4402E, HM961-HM86BS2-4700EQ, HM961-HM86BS3-4100E, HM961-HM86BS3-4102E, HM961-HM86BS3-4400E, HM961-HM86BS3-4402E, HM961-HM86BS3-4700EQ, HM961-HM86BS4-4100E, HM961-HM86BS4-4102E, HM961-HM86BS4-4400E, HM961-HM86BS4-4402E, HM961-HM86BS4-4700EQ, HM961-HM86BS6-4100E, HM961-HM86BS6-4102E, HM961-HM86BS6-4400E, HM961-HM86BS6-4402E, HM961-HM86BS6-4700EQ, HM961-HM86BS8-4100E, HM961-HM86BS8-4102E, HM961-HM86BS8-4400E, HM961-HM86BS8-4402E, HM961-HM86BS8-4700EQ, HM961-QM87BS0-4100E, HM961-QM87BS0-4102E, HM961-QM87BS0-4400E, HM961-QM87BS0-4402E, HM961-QM87BS0-4700EQ, HM961-QM87BS1-4100E, HM961-QM87BS1-4102E, HM961-QM87BS1-4400E, HM961-QM87BS1-4402E, HM961-QM87BS1-4700EQ, HM961-QM87BS2-4100E, HM961-QM87BS2-4102E, HM961-QM87BS2-4400E, HM961-QM87BS2-4402E, HM961-QM87BS2-4700EQ, HM961-QM87BS3-4100E, HM961-QM87BS3-4102E, HM961-QM87BS3-4400E, HM961-QM87BS3-4402E, HM961-QM87BS3-4700EQ, HM961-QM87BS4-4100E, HM961-QM87BS4-4102E, HM961-QM87BS4-4400E, HM961-QM87BS4-4402E, HM961-QM87BS4-4700EQ, HM961-QM87BS6-4100E, HM961-QM87BS6-4102E, HM961-QM87BS6-4400E, HM961-QM87BS6-4402E, HM961-QM87BS6-4700EQ, HM961-QM87BS8-4100E, HM961-QM87BS8-4102E, HM961-QM87BS8-4400E, HM961-QM87BS8-4402E, HM961-QM87BS8-4700EQ
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Haswell
NummerIntel Core i3-4100E, Intel Core i3-4102E, Intel Core i5-4400E, Intel Core i5-4402E, Intel Core i7-4700EQ
CPU Kerne2 St, 4 St
Threads4 St, 8 St
SockelBGA 1364
Basis Frequenz1,6 GHz, 2,4 GHz, 2,7 GHz
Cache3 MB, 6 MB
Thermal Design Power (TDP)25 W, 37 W, 47 W
ChipsatzIntel HM86, Intel QM87
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1066 / 1333 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
StorageSolid State Drive (SSD)2 GB, 4 GB, 8 GB, 16 GB, 32 GB, 64 GB, -
BIOSAMI SPI 64 Mbit
Grafik
ProzessorIntel HD Graphics 4600
LeistungsmerkmalUnterstützungDirectX 11.1, OpenCL 1.2, OpenGL 4.0
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung2048 x 1536 bei 75 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
DDI (Digital Display Interfaces)DPMaximale Auflösung3840 x 2160 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2304 bei 24 Hz
Erweiterung
PCIe x1x1 Signal (Interface)7 St
PCIe x16x16 SignalAnzahl (Interface)1 St
PCIe Schnittstellen1x PCIe x16, 7x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.0, -
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.0Interface2 St, 4 St
Digital I/OBits8-Bit1 St
SMBus1 St
I²C1 St
Serial-ATAS-ATA R2.0 (Interface)2 St, -
S-ATA R3.0 (Interface)2 St, 4 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussCOM Express Anschluss (2 x 220 Pins je Row A + B)
Stromversorgung - EingangDC: 12V
Mechanik / Umgebung
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorCOM Express Basic
Breite125 mm
Tiefe95 mm
MTBFMTBF 25°C329,012 h
MTBF 45°C158,09 h
BerechnungsmodellTelcordia Issue 2, Method I Case 3
UmgebungGB, GC – Ground Benign, Controlled
Zertifikate / Konformitäten
KompatibilitätPICMG COM Express R2.1, Type 6
Lebenszyklus
ProduktionsstartQ3/2014
Voraussichtlich bisQ3/2019
Herstellergarantie
Herstellergarantie2 Jahre
