COM Express Compact
Produkt ist EOL (End Of Life)!
// COM Express Compact
// [AMD Jaguar GX-210HA | AMD Jaguar GX-210JA | AMD Jaguar GX-217GA | AMD Jaguar GX-415GA | AMD Jaguar GX-416RA | AMD Jaguar GX-420CA]
// 204 Pin SO-DIMM DDR3
// LVDS
// 1 x G-LAN
// 8 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

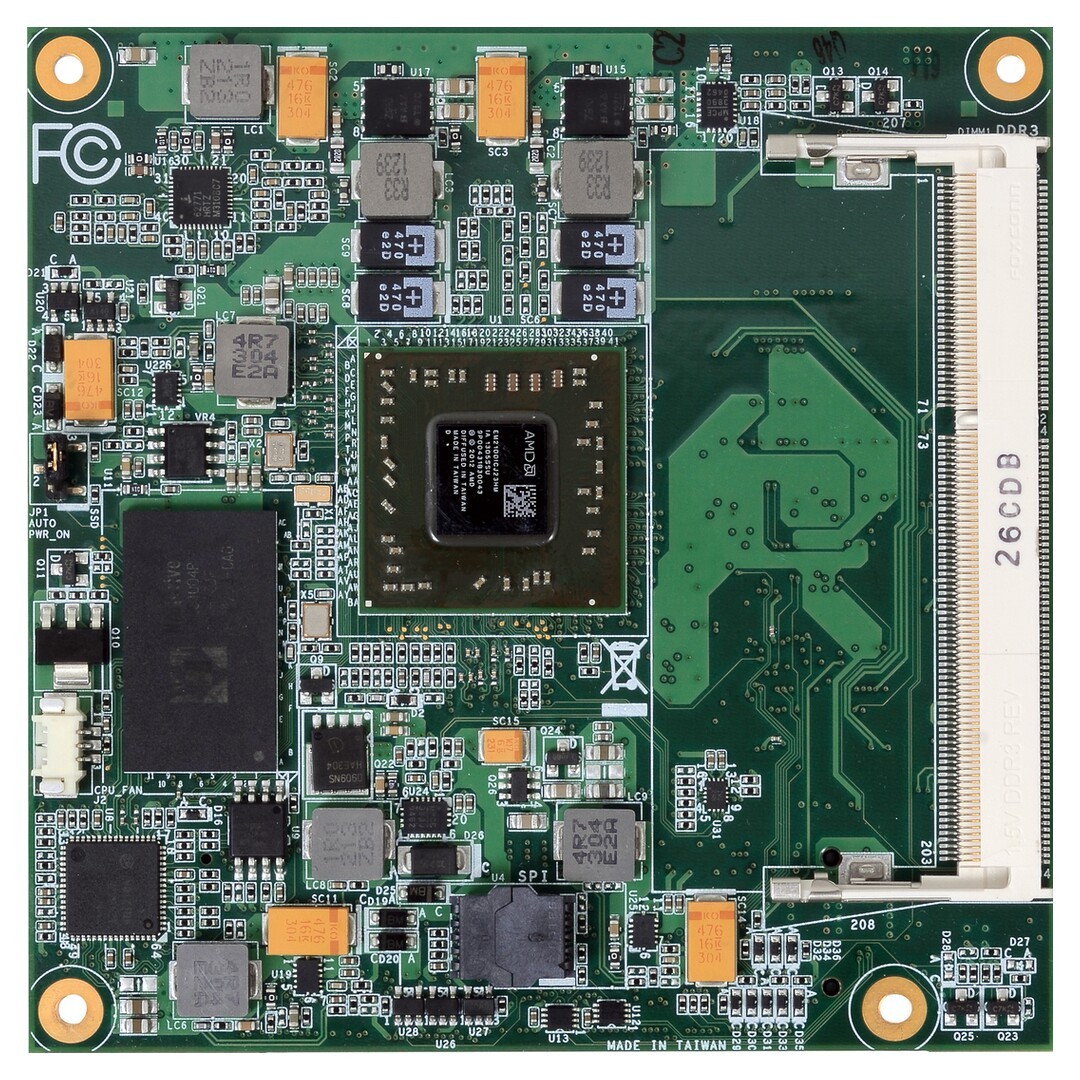

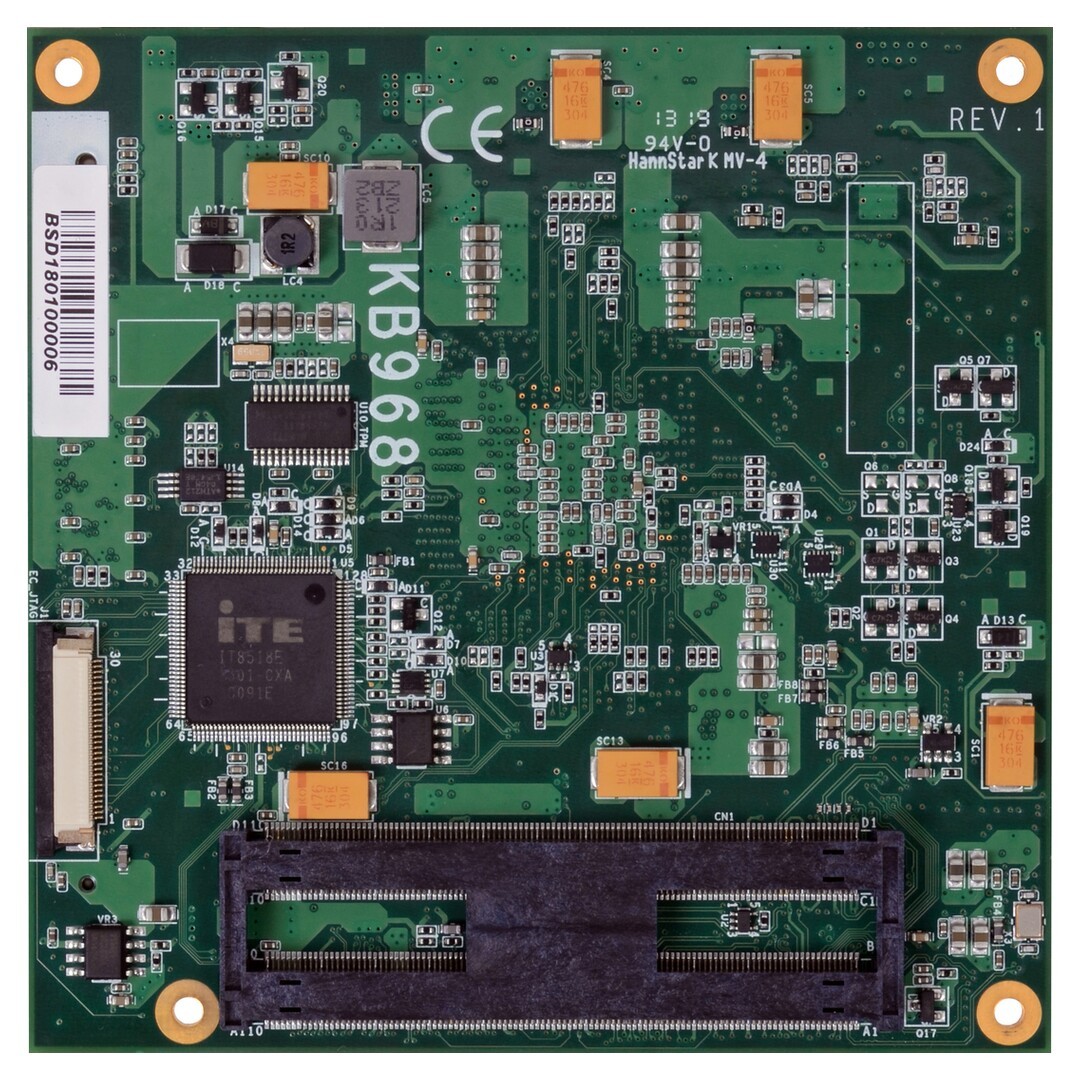

Basismodul: DFI KB968
| Allgemein | ||||
| SKU / Artikelnummer | KB968 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | AMD G-Serie (Ontario) | ||
| Nummer | AMD Jaguar GX-210HA, AMD Jaguar GX-210JA, AMD Jaguar GX-217GA, AMD Jaguar GX-415GA, AMD Jaguar GX-416RA, AMD Jaguar GX-420CA | |||
| CPU Kerne | 2 St, 4 St | |||
| Sockel | BGA 769 (FT3) | |||
| Basis Frequenz | 1 GHz, 1,5 GHz, 1,6 GHz, 1,65 GHz, 2 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 9 W, 15 W, 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI UEFI 32 Mbit SPI | |||
| Grafik | ||||
| Prozessor | -, AMD Radeon HD 8180, AMD Radeon HD 8210E, AMD Radeon HD 8280E, AMD Radeon HD 8330E, AMD Radeon HD 8400E | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1 | ||
| HW Decode | AVC / H.264, MPEG2, MPEG4 | |||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| LVDS | Maximale Auflösung | 1600 x 900 bei 60 Hz | ||
| Bits | 18 Bit | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 4 St | ||
| PCIe x4 | x4 Signal (Interface) | 1 St | ||
| PCIe Schnittstellen | 1x PCIe x4, 4x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O | ||||
| Anzeige | VGA | 1 St | ||
| Displayport | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Single Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Compact | ||
| Breite | 95 mm | |||
| Tiefe | 95 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/2014 | |||
| Voraussichtlich bis | Q2/2023 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
