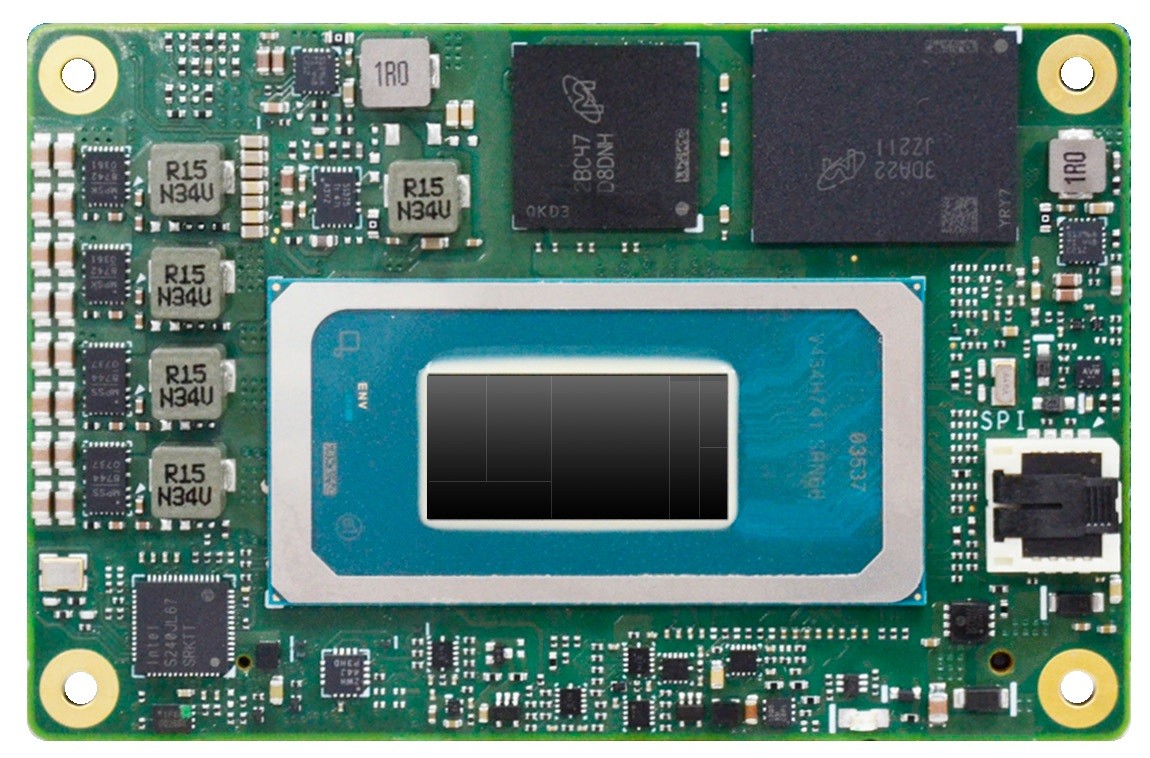

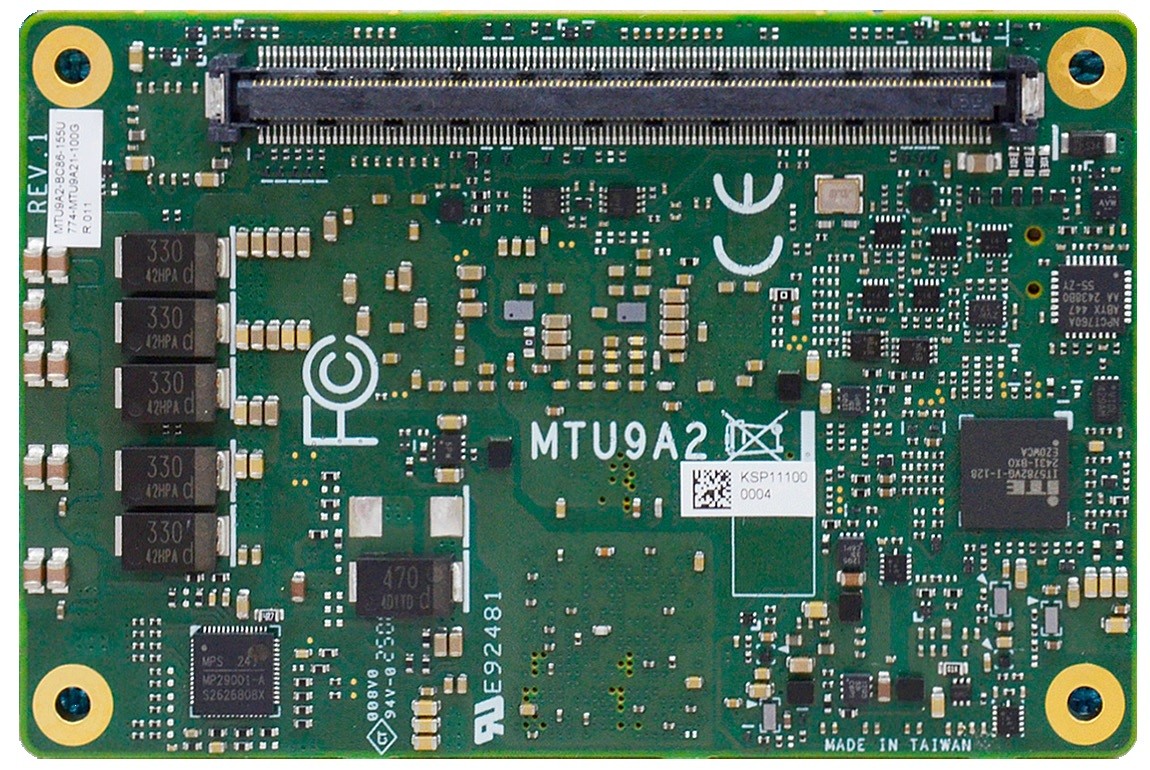

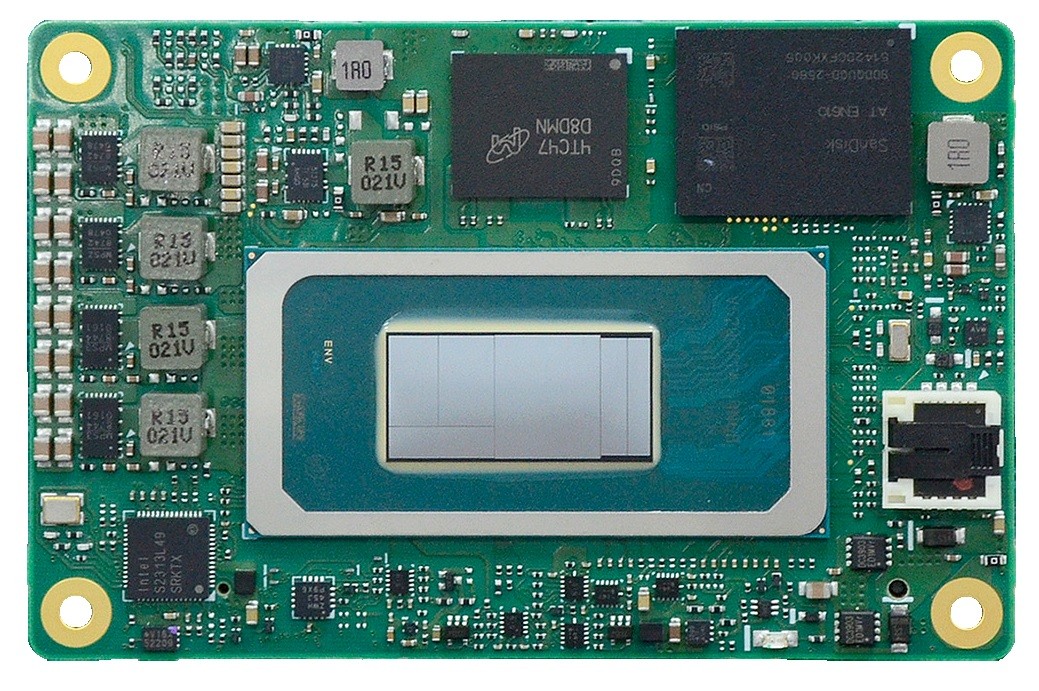

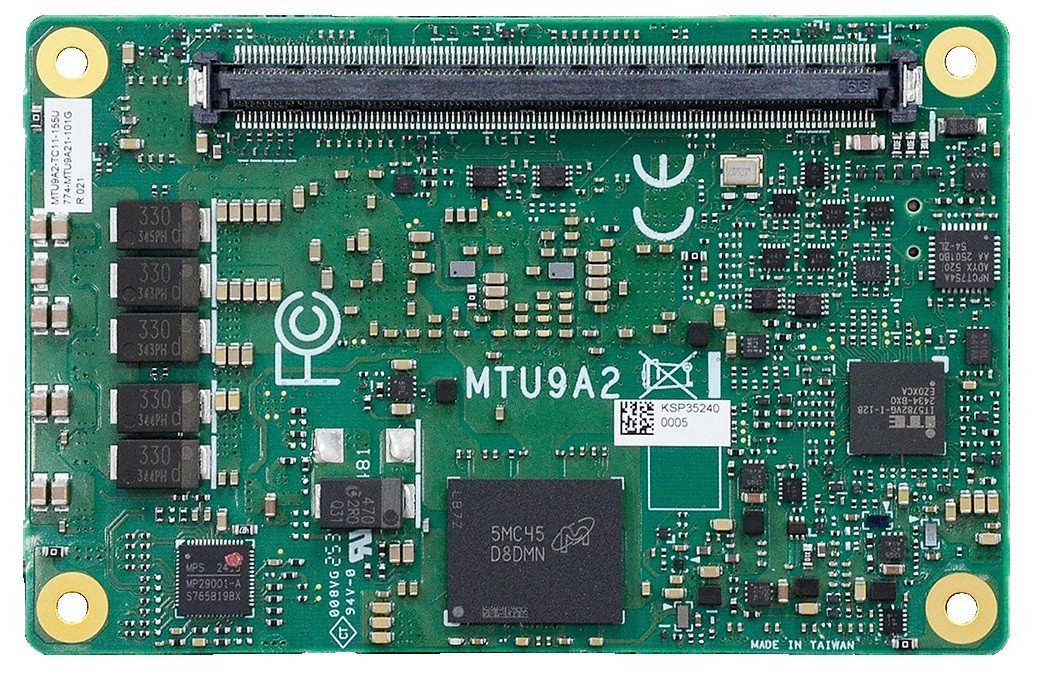

COM Express Mini
// COM Express Mini
// [Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 5 Prozessor 135U | Intel Core Ultra 7 Prozessor 155U | Intel Core Ultra 7 Prozessor 165U]
// LVDS|DDI
// 1 x G-LAN
// 10 x USB (intern)
// Digital I/O (8-Bit)
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI MTU9A2
| Allgemein | ||||
| SKU / Artikelnummer | MTU9A2 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Meteor Lake | |||
| Nummer | Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 5 Prozessor 135U, Intel Core Ultra 7 Prozessor 155U, Intel Core Ultra 7 Prozessor 165U | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,3 GHz, 1,6 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,4 GHz, 4,8 GHz, 4,9 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,8 GHz, 1,1 GHz, 1,2 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Thermal Design Power (TDP) | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR5 | ||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Controller 2 | I/O Controller | Fintek F85227N | ||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Generation | Gen. 2 | ||
| Interface | 2 St | |||
| Anzeige | LVDS | Single Channel | ||
| LVDS Interface | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Ausgangsstrom | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (AT Mode), 4.75~20V | |
| DC | Bereich | VCC_RTC (ATX Mode), 4.75~20V, 5VSB | ||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Mini | ||
| Breite | 84 mm | |||
| Tiefe | 55 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.1, Type 10 | |||
| RoHS konform | Ja | |||
