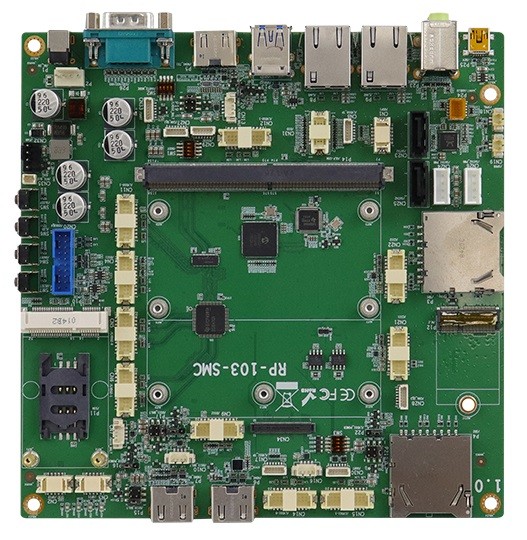

SMARC Carrier Board
// Mini-ITX SMARC Carrier Board
// 2 x G-LAN
// 3 x USB
// 2 x USB (intern)
// 3 x Seriell I/O
// 1 x CAN Bus [CAN 2.0B]
// Digital I/O (12-Bit)
// 1 x Mini-PCIe
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE RP-103-SMC
| Allgemein | ||||
| SKU / Artikelnummer | RP-103-SMC | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| Grafik | ||||
| HDMI | Version | 2.0 | ||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | E | |
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | SD / MMC-Karte | |||

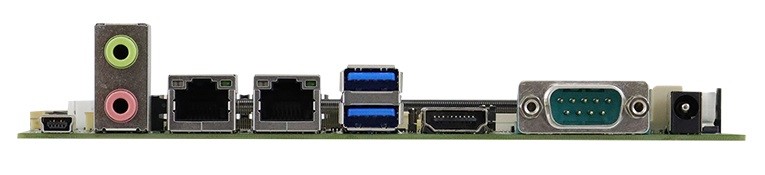

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 2 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | HDMI | 3 St | ||
| Audio | Line-Out | 1 St | ||
| Speaker-Out | 1 St | |||
| Interne I/O | ||||
| USB | USB v3.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 3 St | |||
| Digital I/O | Bits | 12-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 2 St | |||
| UART | Tx/Rx | 1 St | ||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 2 St | |
| Standard | MIPI CSI-2 | |||
| MIPI-DSI (Display Serial Interface) | 2 St | |||
| CAN Bus | Channel | 1 St | ||
| Protokoll | CAN 2.0B | |||
| Audio | S/PDIF | verfügbar | ||
| I²S | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 19~24V | |||
| Anschluss | DC Jack | |||
| DC | Weitbereich | Ja | ||
| Bereich | 19~24V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromversorgung - Eingang | DC: 19~24V,19~24V | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 2.5 | ||
| Android | Release | 9 | ||
| Unterstützte BS | Linux, Android | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | SMARC Spezifikation Revision 2.1 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
