SMARC
// SMARC
// [Intel Atom x6211E | Intel Atom x6425E | Intel Atom x6425RE]
// [8 GB | 16 GB]
// LVDS
// 2 x G-LAN
// 8 x USB (internal)
// 2 x Seriell I/O
// 2 x CAN Bus [CAN-FD]
// [32 GB | -] eMMC
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

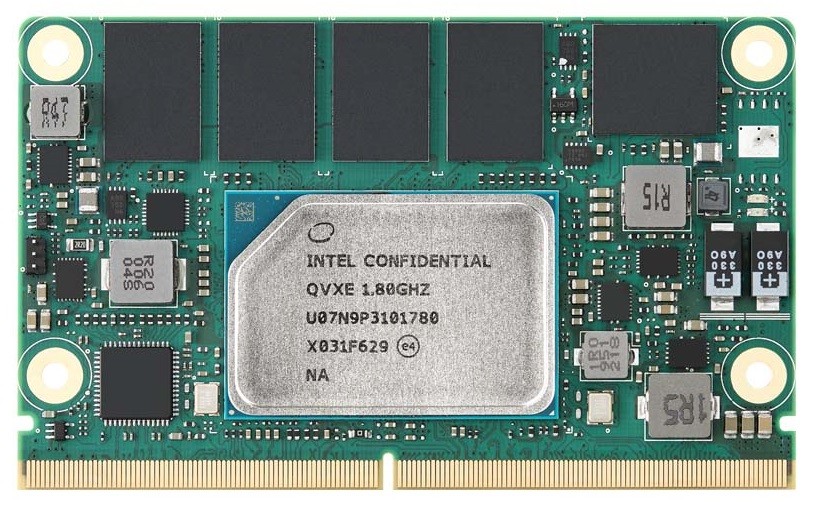

Basismodul: Advantech SOM-2532
| Allgemein | ||||
| SKU / Artikelnummer | SOM-2532 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6211E, Intel Atom x6425E, Intel Atom x6425RE | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,3 GHz, 1,9 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 3 GHz, - | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 6 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 3200 MHz | |||
| Maximaler Ausbau | 16 GB | |||
| Speicher onBoard | 8 GB, 16 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 32 GB, - | ||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5121VG-I | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Version | 1.4b | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bridge | NXP PTN3460 | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Marvell 88E1512 (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 6 St | |
| USB v3.2 | Generation | Gen. 2 | ||
| Interface | 2 St | |||
| Seriell | RS-232 | Interface | 2 St | |
| RS-232 / 422 / 485 | Interface | 2 St | ||
| Digital I/O | Bits | 14-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| CAN Bus | Version 2.0B (Interface) | 2 St | ||
| Protokoll | CAN-FD | |||
| Serial-ATA | S-ATA R3.0 (Interface) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | SMARC | ||
| Breite | 82 mm | |||
| Tiefe | 50 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | SMARC Spezifikation Revision 2.1 | |||
| RoHS konform | Ja | |||
