SMARC
// SMARC
// [Intel Atom X7211RE | Intel Atom X7433RE | Intel Atom x7835RE]
// [4 GB | 8 GB | 16 GB]
// LVDS
// 2 x G-LAN
// 6 x USB (internal)
// 2 x CAN Bus
// 64 GB eMMC
// 4 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

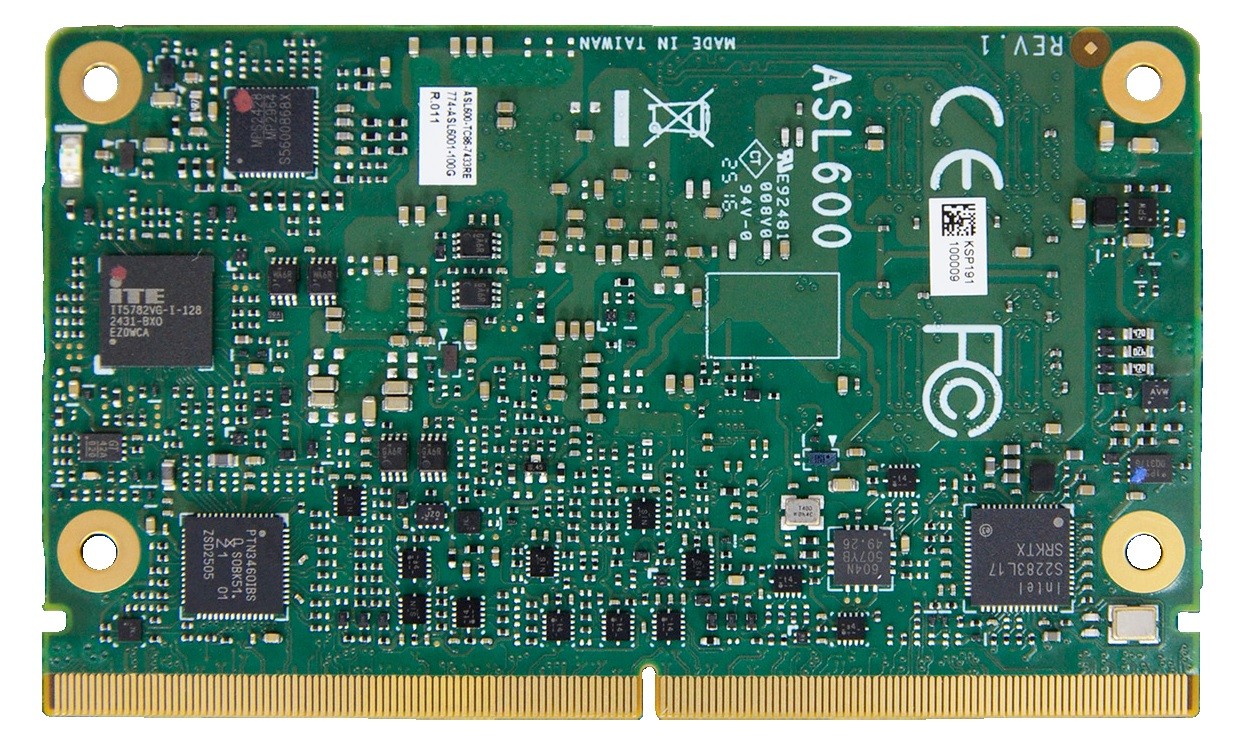

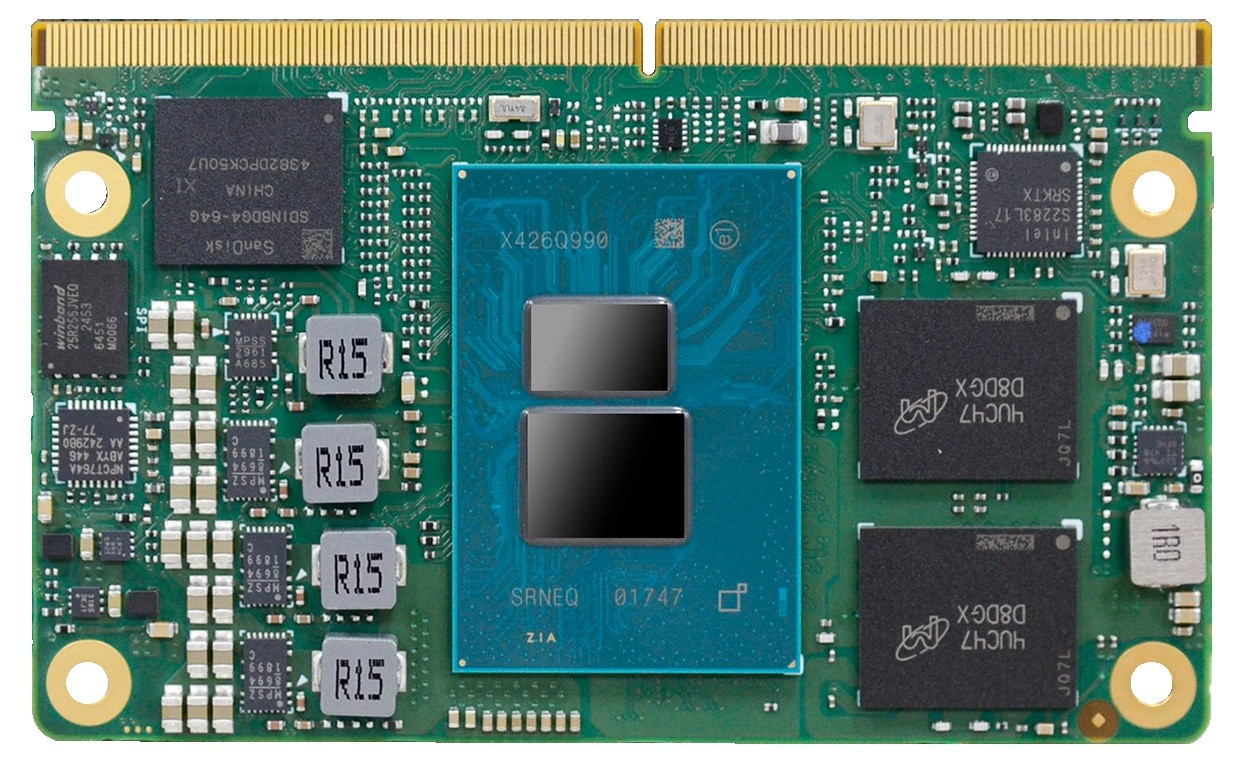

Basismodul: DFI ASL600
| Allgemein | ||||
| SKU / Artikelnummer | ASL600 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-ASL6001-000G, 770-ASL6001-100G, 770-ASL6001-200G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Amston Lake | |||
| Nummer | Intel Atom X7211RE, Intel Atom X7433RE, Intel Atom x7835RE | |||
| CPU Kerne | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1264 | |||
| Max. Turbo-Taktfrequenz | 3,2 GHz, 3,4 GHz, 3,6 GHz | |||
| Cache | 6 MB | |||
| Thermal Design Power (TDP) | 6 W, 9 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR5 | ||
| Frequenz | 4800 MHz | |||
| Maximaler Ausbau | 16 GB | |||
| Speicher onBoard | 4 GB, 8 GB, 16 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 64 GB | ||
| eMMC Version | 5.1 | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Storage | Embedded MultiMedia Card (eMMC) 64 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Version | 1.4b | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal (Interface) | 4 St | |||
| PCIe Schnittstellen | 4x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 4 St | |
| USB v3.2 | Interface | 2 St | ||
| Digital I/O | Bits | 14-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 2 St | |||
| I²C | 2 St | |||
| UART | Tx/Rx | 2 St | ||
| Tx/Rx/CTS/RTS | 2 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | MIPI-CSI (Camera Serial Interface) | 1 St | |
| Lanes | 4 St | |||
| Kamera Eingang 2 | MIPI-CSI (Camera Serial Interface) | 1 St | ||
| Lanes | 2 St | |||
| CAN Bus | Version 2.0B (Interface) | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | SMARC | ||
| Breite | 82 mm | |||
| Tiefe | 50 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | SMARC Spezifikation Revision 2.2 | |||
| RoHS konform | Ja | |||
