ATX Mainboards
Produkt ist EOL (End Of Life)!
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// Intel C236
// 288 Pin DIMM DDR4
// 1 x DVI-D
// 2 x Displayport
// 2 x G-LAN
// 8 x USB
// 5 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x PCI
// 2 x PCIe x4
// 1 x PCIe x8
// 2 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

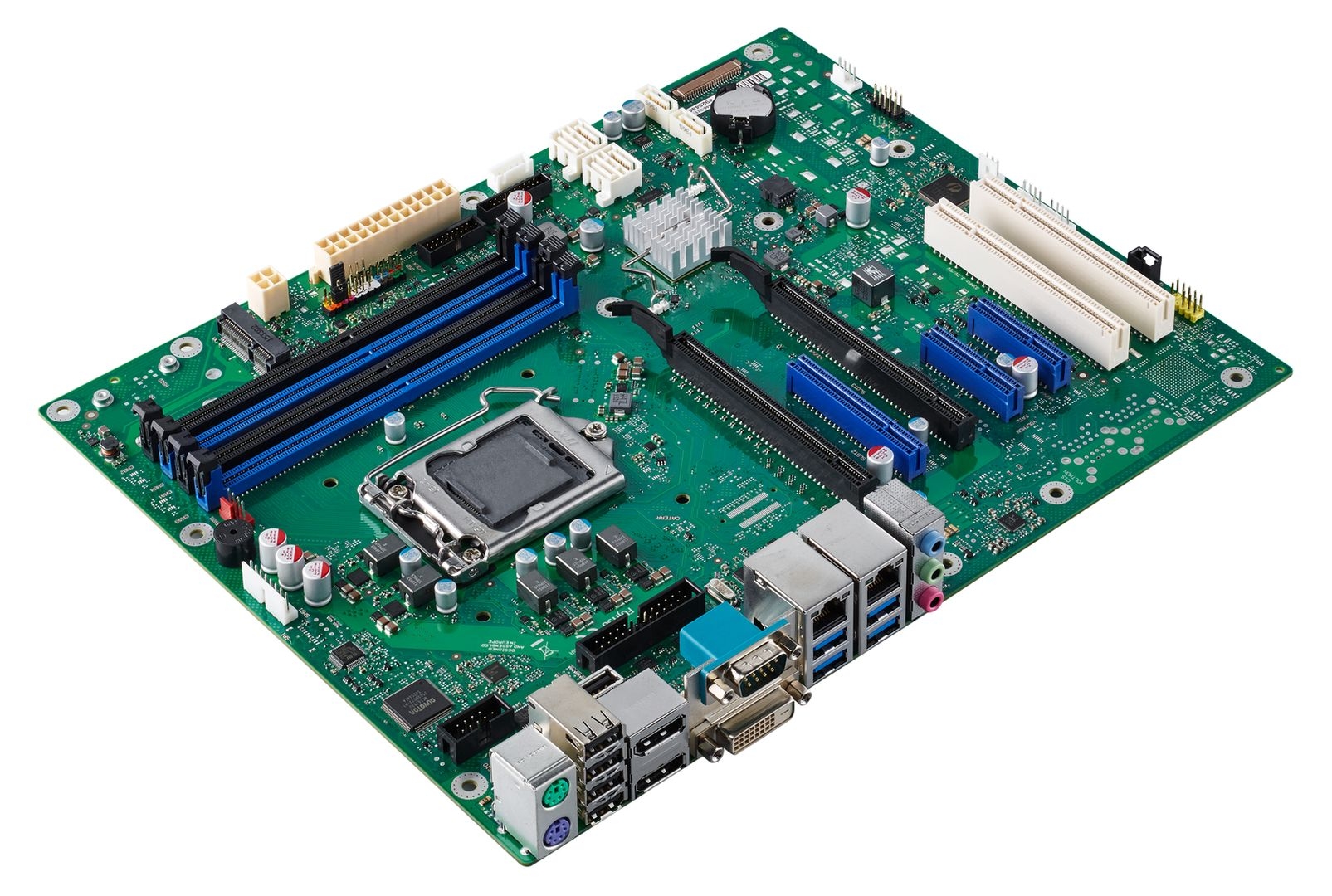

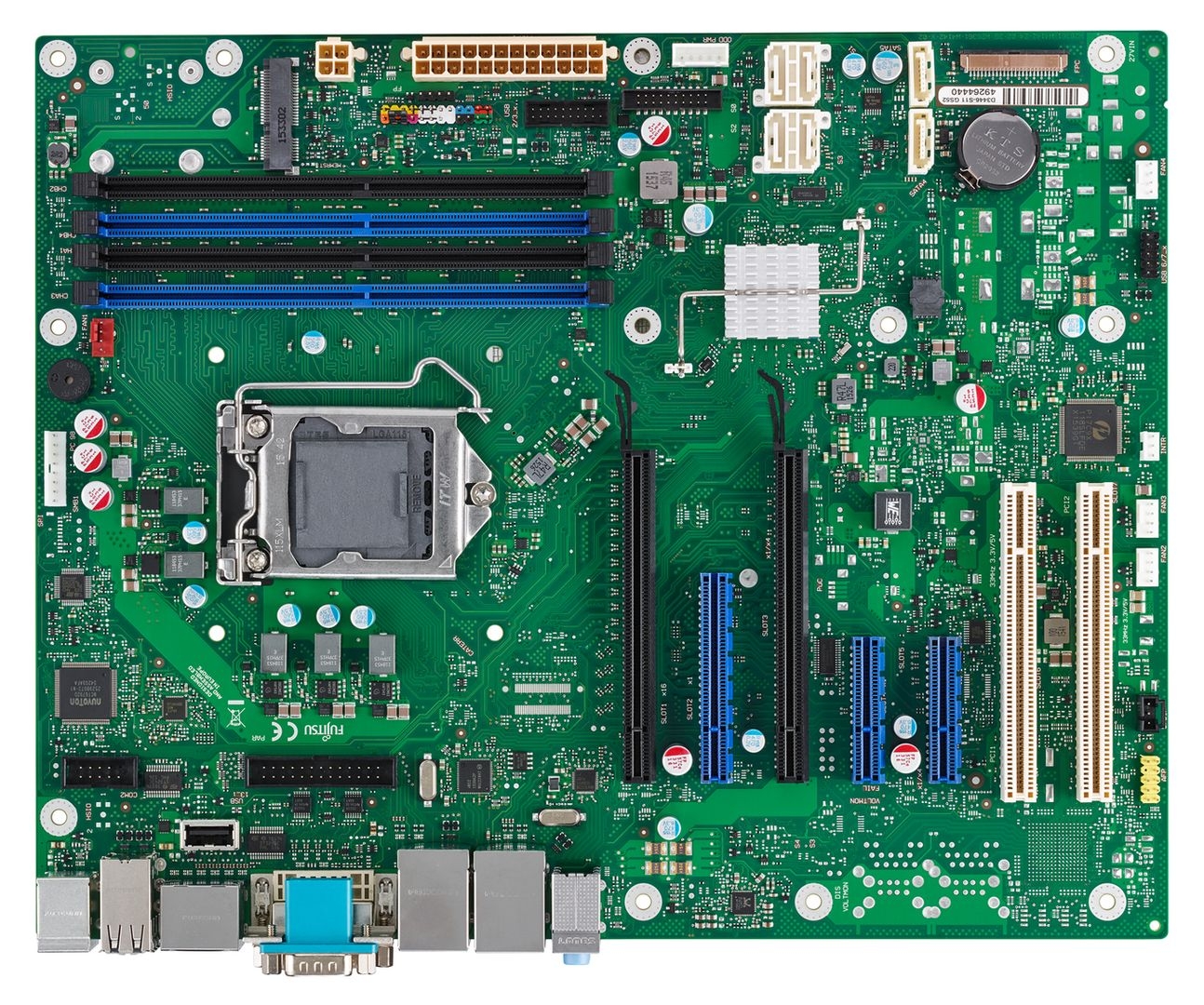

Basismodul: Kontron D3446-S
| Allgemein | ||||
| SKU / Artikelnummer | D3446-S | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | Intel Skylake, Intel Skylake / Kaby Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel C236 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Frequenz | 1866 / 2133 MHz, 2133 / 2400 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12 | ||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Displayport | Version | 1.2 | ||
| Erweiterung | ||||
| PCI | Version | 2.3 | ||
| Anzahl | 2 St | |||
| Mini PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x Mini PCI, 2x PCI | |||
| PCIe x4 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| x4 Signal | 1 St | |||
| PCIe x8 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| PCIe x16 | x4 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| x16 Signal | Generation | 3 | ||
| Anzahl | 1 St | |||
| Mini-PCIe | Halbe Bautiefe | mSATA Unterstützung | Ja | |
| Volle Bautiefe | Anzahl | 1 St | ||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x8, 2x PCIe x4, 2x PCIe x16 | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC671 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 11.0 | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.0 | 4 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | DVI | DVI-D Signal | 1 St | |
| Displayport | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.0 | Ports (2.54 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 6 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | ATX | ||
| Breite | 305 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q1/2016, Q3/2017 | |||
| Voraussichtlich bis | Q3/2022, Q4/ 2021 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
