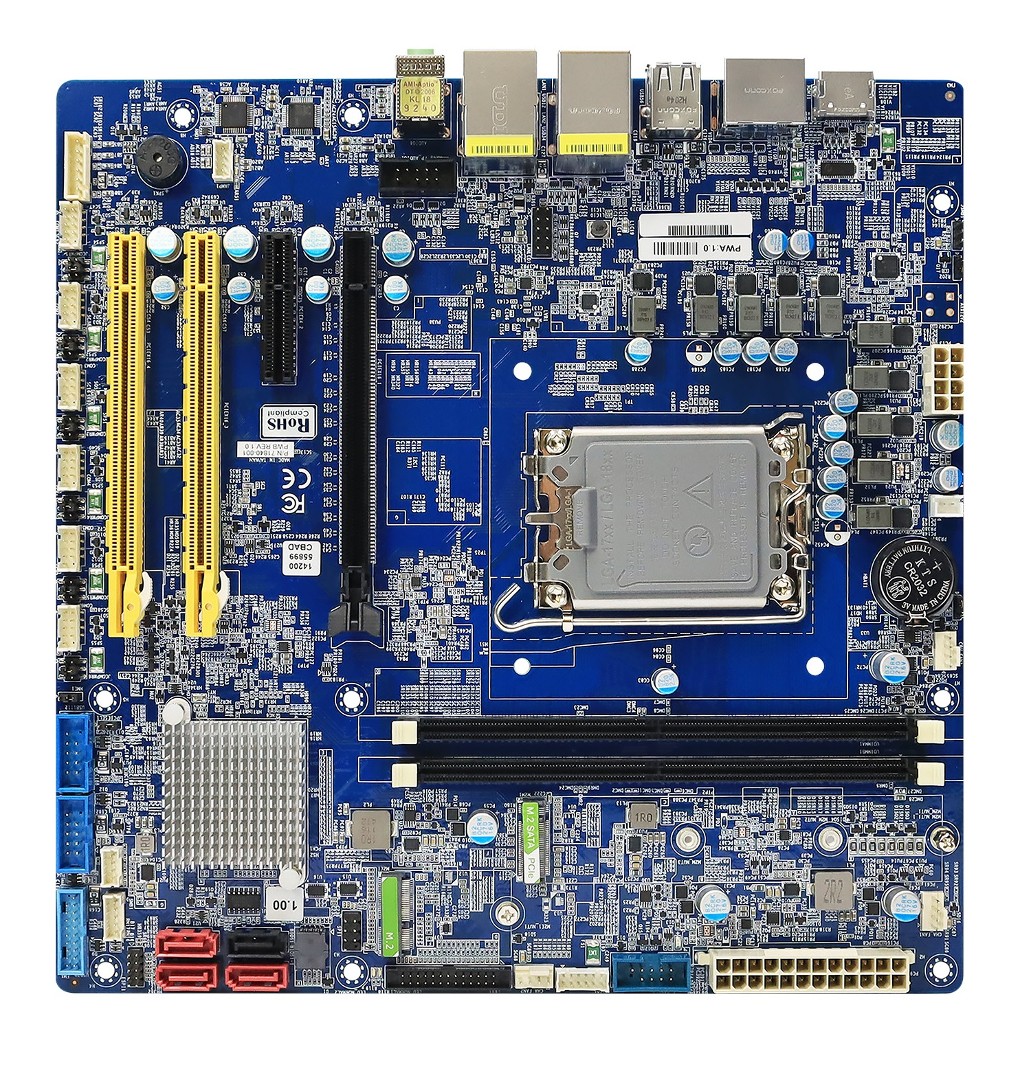

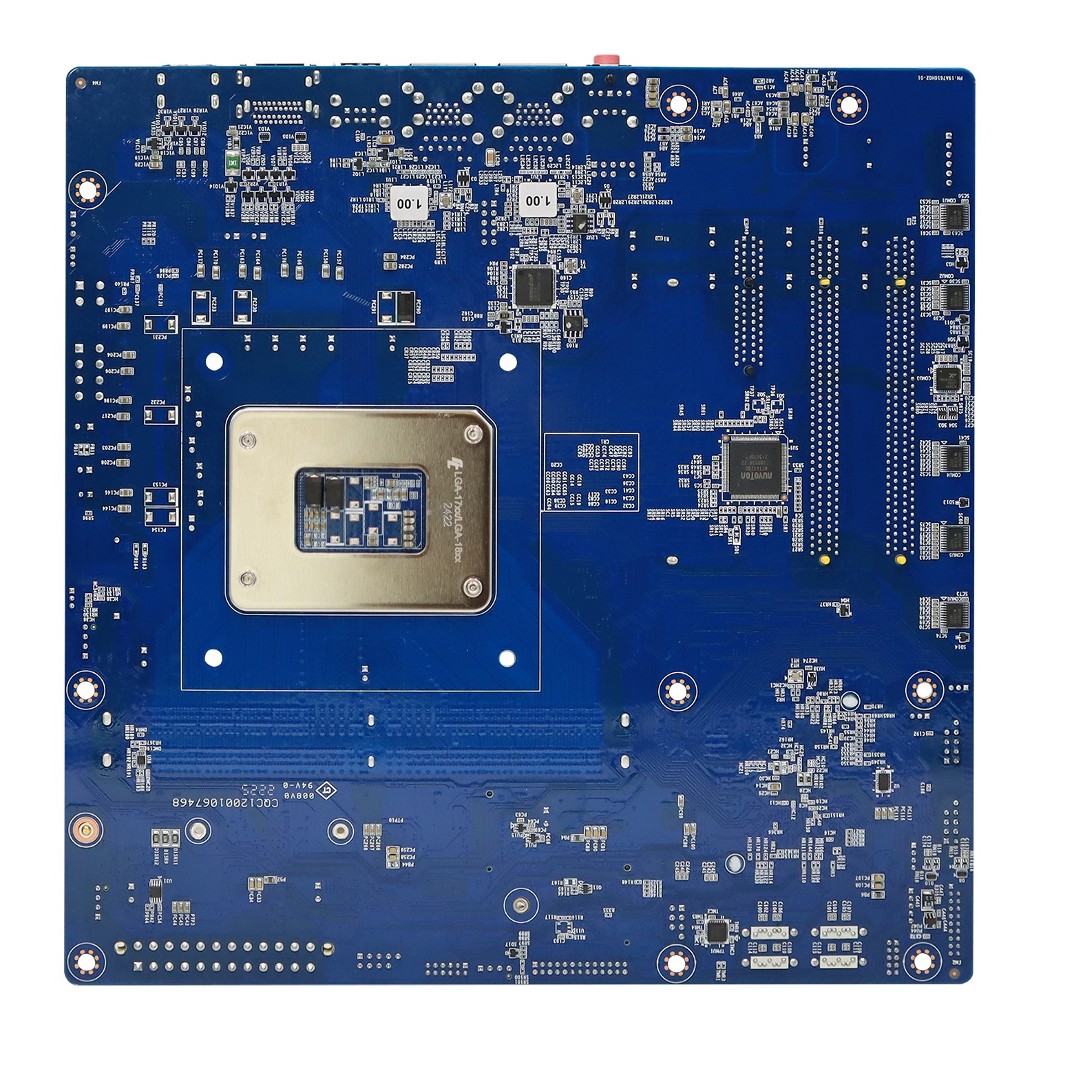

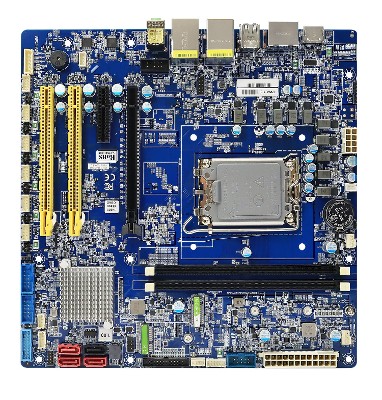

Avalue RX610H

Micro-ATX Mainboards

PRODUKT-FEATURES

// Micro-ATX Industrie-Mainboards
//  LGA 1700 (H6)
// Intel H610E
// 288 Pin DIMM DDR5
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 6 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 3 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Avalue RX610H

Allgemein
SKU / ArtikelnummerRX610H
Produktgrunddaten
HerstellerAvalue
System
ProzessorSerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
Lithographie10 nm
ChipsatzIntel H610E
SpeicherAufbau288 Pin DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6126D
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung7680 x 4320 bei 60 Hz
Version1.4a
Dual ModeJa (DP++)
Erweiterung
PCIe x4Generation3
x1 Signal1 St
PCIe x16x1 SignalGeneration3
Anzahl2 St
x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x4, 3x PCIe x16
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×4, SATA III
Unterstütze Abmaße2242, 2280, 22110
Slot 2Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsE, M
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I225LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version16.0
Netzwerk2x G-LAN

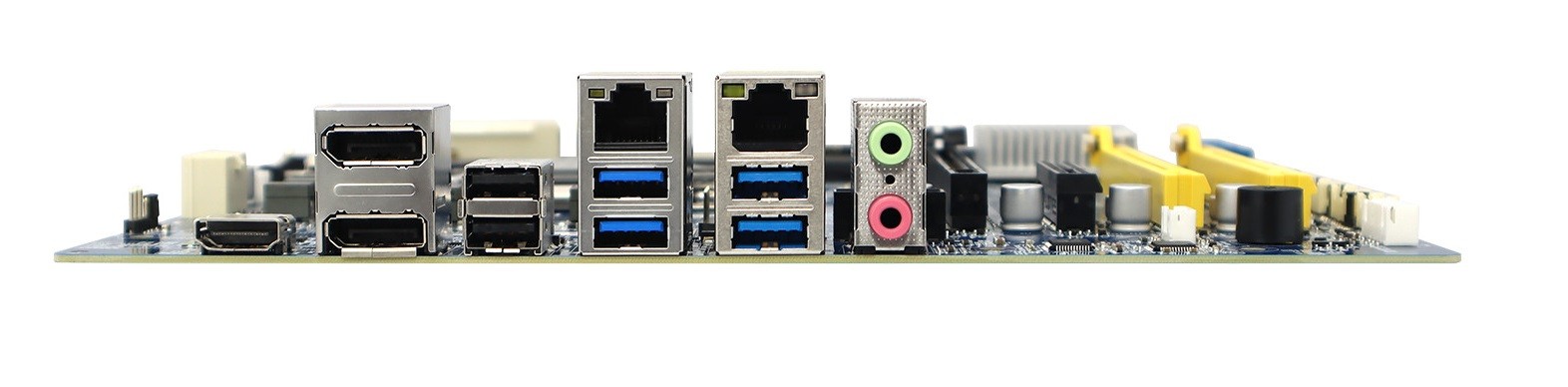

Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.2 (Gen 2, Type A)4 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
USB v3.22.54 mm Pitch2 St
GenerationGen. 1
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.00 mm Pitch)5 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
ParallelInterface1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
AudioAmplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSWindows, Linux
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMicro-ATX
Breite243,84 mm
Tiefe243,84 mm
Gewicht650 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
