Micro-ATX Mainboards
Micro-ATX Industrie-Mainboards
[Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 7 Prozessor 155H | Intel Core Ultra 7 Prozessor 155U]
262 Pin SO-DIMM DDR5
3 x G-LAN (Rückseite)
7 x USB (Rückseite)
2 x USB (intern)
6 x Seriell I/O
Digital I/O (12-Bit)
3 x PCIe x4
1 x PCIe x8
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

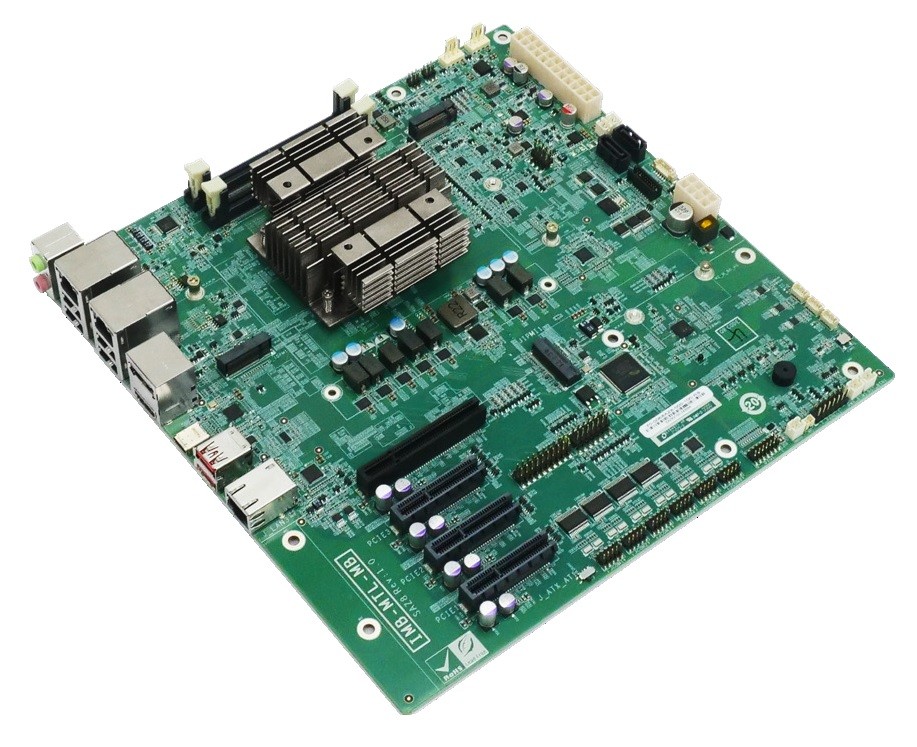

Basismodul: IEI IMB-MTL
| Allgemein | ||||
| SKU / Artikelnummer | IMB-MTL | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Serie | Intel Meteor Lake | ||
| Nummer | Intel Core Ultra 5 Prozessor 125H, Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 7 Prozessor 155H, Intel Core Ultra 7 Prozessor 155U | |||
| CPU Kerne | 12 St, 14 St, 16 St | |||
| Threads | 14 St, 18 St, 22 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,2 GHz, 1,3 GHz, 1,4 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,5 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,7 GHz, 0,8 GHz, 0,9 GHz, 1,2 GHz | |||
| Efficient-core Max Turbo Frequenz | 2,5 GHz, 3,6 GHz, 3,8 GHz | |||
| Cache | 12 MB, 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W, 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W, 115 W | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 5600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866D-I | |
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Version | 1.4 | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4 | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 3 St | |||
| PCIe x8 | Generation | 5 | ||
| x8 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x8, 3x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | OOB | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×2 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

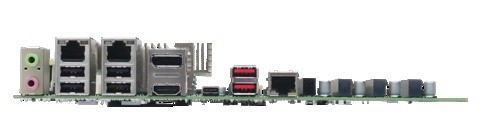

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| DP USB-C | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 3 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.2 (Gen 2, Type A) | 2 St | |||
| USB v3.2 (Gen 2, Type C) | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Digital I/O | Bits | 12-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Micro-ATX | ||
| Breite | 244 mm | |||
| Tiefe | 244 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
