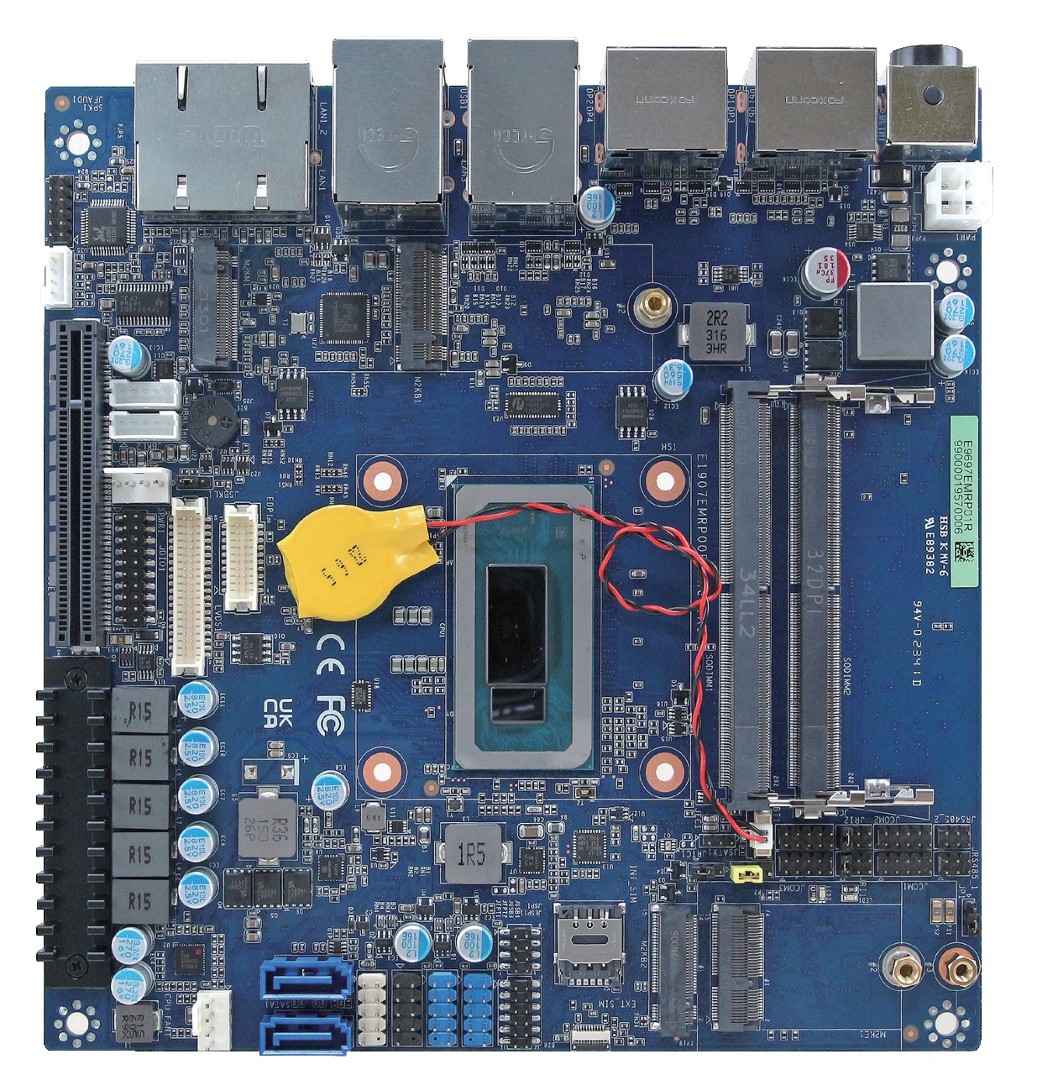

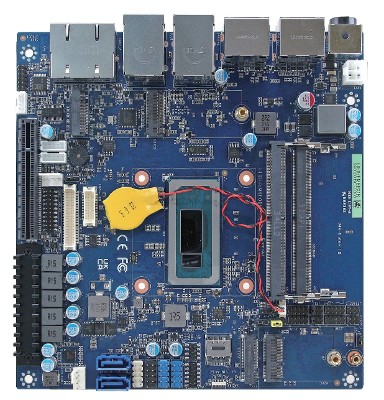

Avalue EMX-RPLP

EMX-RPLP-300-A1R, EMX-RPLP-S15-A1R, EMX-RPLP-S20-A1R, EMX-RPLP-S30-A1R, EMX-RPLP-S35-A1R, EMX-RPLP-S40-A1R, EMX-RPLP-S60-A1R, EMX-RPLP-S65-A1R, EMX-RPLP-W15-A1R, EMX-RPLP-W20-A1R, EMX-RPLP-W45-A1R, EMX-RPLP-W50-A1R, EMX-RPLP-W65-A1R

Mini-ITX Mainboards

PRODUKT-FEATURES

[Mini-ITX | Thin Mini-ITX] Industrie-Mainboards
[Intel Core i3-1315UE | Intel Core i3-1315URE | Intel Core i3-1320PE | Intel Core i3-1320PRE | Intel Core i3-13300HE | Intel Core i5-1335UE | Intel Core i5-1340PE | Intel Core i5-1345URE | Intel Core i5-1350PRE | Intel Core i5-13600HE | Intel Core i7-1365UE | Intel Core i7-1365URE | Intel U300E]
SoC (System-On-Chip)
262 Pin SO-DIMM DDR5
LVDS
[2 | 4] x G-LAN (Rückseite)
4 x USB (Rückseite)
4 x USB (intern)
6 x Seriell I/O
Digital I/O (16-Bit)
[0 | 1] x PCIe x4
[0 | 1] x PCIe x8
Stromversorgung ATX
DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Für Ihre persönlichen Preis- und Lieferkonditionen bitte einloggen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

Basismodul: Avalue EMX-RPLP

Allgemein
SKU / ArtikelnummerEMX-RPLPEMX-RPLP-300-A1R, EMX-RPLP-S15-A1R, EMX-RPLP-S20-A1R, EMX-RPLP-S30-A1R, EMX-RPLP-S35-A1R, EMX-RPLP-S40-A1R, EMX-RPLP-S60-A1R, EMX-RPLP-S65-A1R, EMX-RPLP-W15-A1R, EMX-RPLP-W20-A1R, EMX-RPLP-W45-A1R, EMX-RPLP-W50-A1R, EMX-RPLP-W65-A1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorVertikales SegmentEmbedded
SerieIntel Raptor Lake
NummerIntel Core i3-1315UE, Intel Core i3-1315URE, Intel Core i3-1320PE, Intel Core i3-1320PRE, Intel Core i3-13300HE, Intel Core i5-1335UE, Intel Core i5-1340PE, Intel Core i5-1345URE, Intel Core i5-1350PRE, Intel Core i5-13600HE, Intel Core i7-1365UE, Intel Core i7-1365URE, Intel U300E
CPU Kerne5 St, 6 St, 8 St, 10 St, 12 St
Threads6 St, 8 St, 12 St, 16 St
SockelBGA 1744
Basis Frequenz1,1 GHz, 1,2 GHz, 1,3 GHz, 1,4 GHz, 1,7 GHz, 1,8 GHz, 2,1 GHz, 2,7 GHz
Performance-core Max Turbo Frequency4,3 GHz, 4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz
Efficient-core Max Turbo Frequency3,2 GHz, 3,3 GHz, 3,4 GHz, 3,6 GHz, 3,7 GHz
Cache8 MB, 10 MB, 12 MB, 18 MB
Thermal Design Power (TDP)15 W, 28 W, 45 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT5782VG
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays, 6 Displays
DisplayportMaximale Auflösung1920 x 1080 bei 60 Hz, 4096 x 2304 bei 60 Hz
Version1.4
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7511B
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
PCIe x4Generation4, -
x4 Signal1 St, -
PCIe x8Generation4, -
x8 Signal1 St, -
PCIe Schnittstellen1x PCIe x4, 1x PCIe x8
M.2Slot 1Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 2.0, USB 3.2 Gen2
Unterstütze Abmaße3042, 3052
Slot 2Key IDE
InterfaceCNVi, WLAN
Unterstütze Abmaße2230
Slot 3Key IDB
InterfaceSATA III
Unterstütze Abmaße2242
Slot 4Key IDM
InterfaceNVMe, PCIe ×4
Unterstütze Abmaße2280
M.2 Key IDsB, E
SIMAnzahl2 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St, 3 St
Netzwerk2x G-LAN, 4x G-LAN

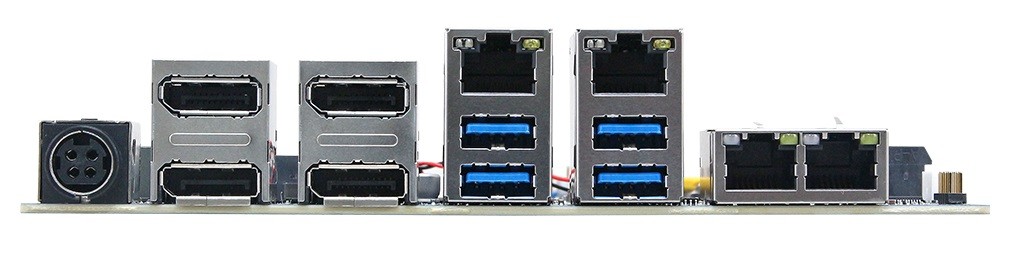

Externe I/O (Rückseite)
AnzeigeDisplayport2 St, -
DP++2 St
EthernetRJ-452 St, 4 St
USBUSB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.54 mm Pitch)4 St
RS-422 / 485Ports (Sonderanschluss)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits16-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Nuvoton NPCT754AABYX
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (Kycon, Singatron or similar)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12~24V
Betriebssysteme / Software
WindowsWindows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Kühlung
UmsetzungAktiv (Lüfterkühlung), Passiv
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -40° bis 60°C, -40° bis 85°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorMini-ITX, Thin Mini-ITX
Breite170 mm
Tiefe170 mm
Gewicht400 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
