Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1200 (H5)
// [Intel H420E | Intel Q470E | Intel W480E]
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Back side)
// 6 x USB (Back side)
// [2 | 4] x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

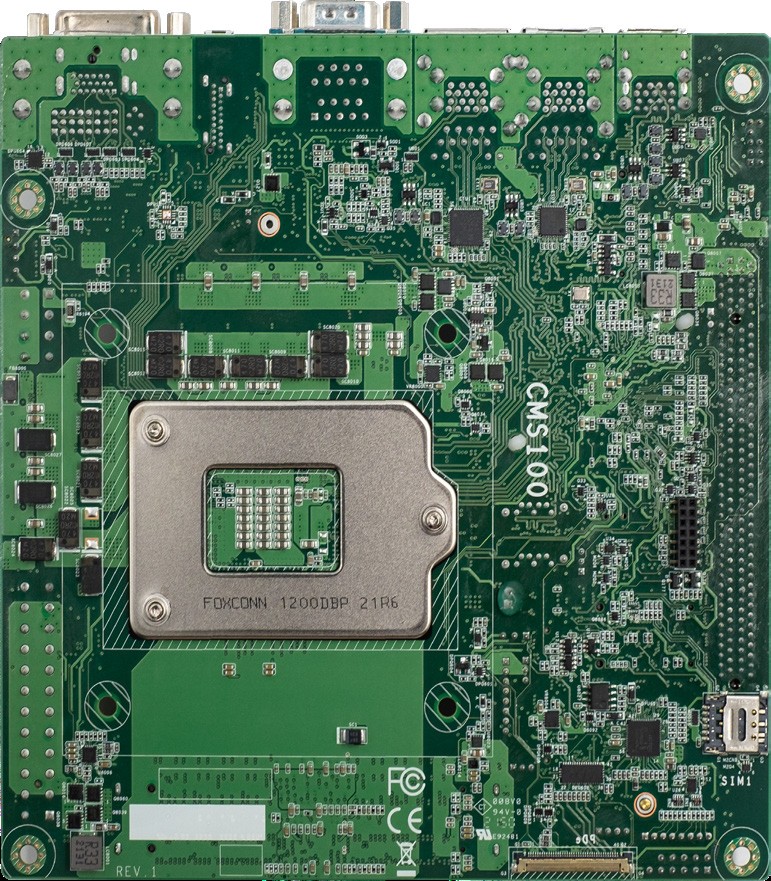

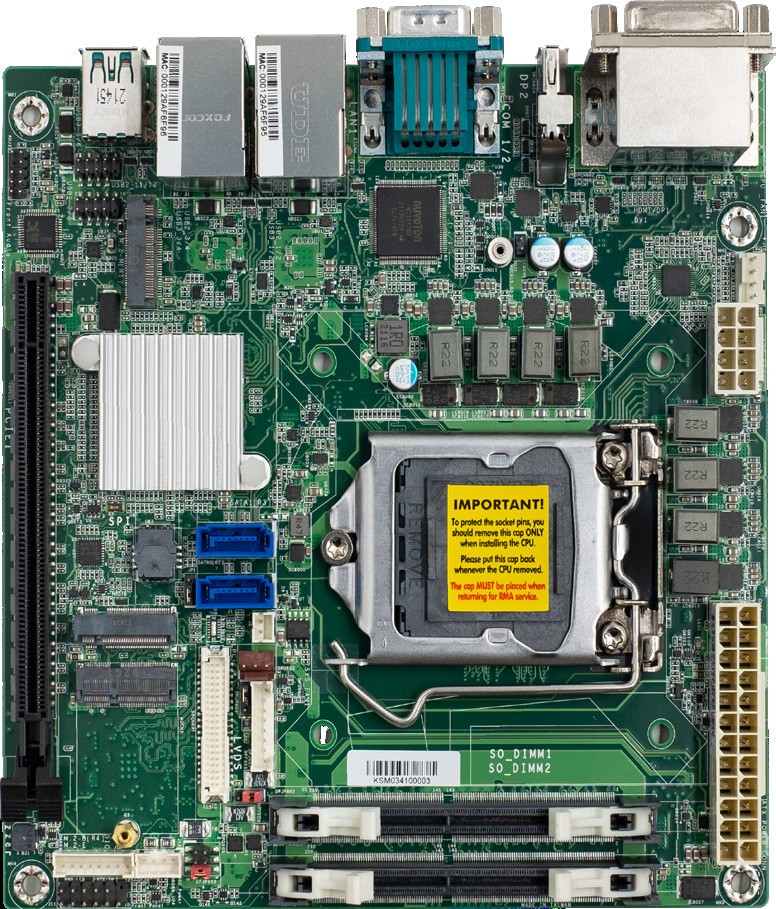

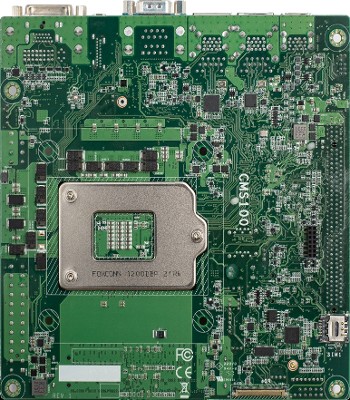

Basismodul: DFI CMS100
| Allgemein | ||||
| SKU / Artikelnummer | CMS100 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-CMS1001-000G, 770-CMS1001-100G, 770-CMS1001-200G, 770-CMS1001-300G, 770-CMS1001-400G, 770-CMS1001-500G | |||
| System | ||||
| Prozessor | Serie | Intel Comet Lake | ||
| Sockel | LGA 1200 (H5) | |||
| Thermal Design Power (TDP) | 125 W | |||
| Chipsatz | Intel H420E, Intel Q470E, Intel W480E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2933 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 9 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Version | 1.4b | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×1 (Gen. 3), PCIe ×4 (Gen. 3), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 14.0, - | |||
| Netzwerk | 2x G-LAN | |||

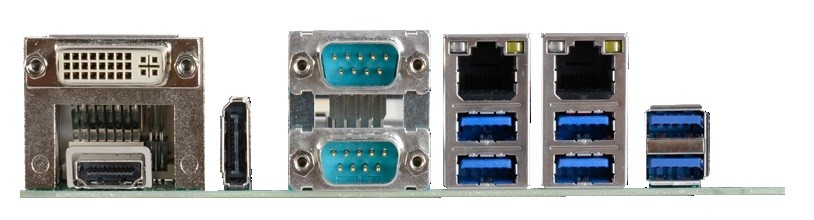

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St, - | ||
| DVI | DVI-D Signal | 1 St | ||
| DP++ | 1 St, 2 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 1 St, - | ||
| USB v3.2 (Gen 1) | 5 St, - | |||
| USB v3.2 (Gen 2) | 6 St, - | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St, 4 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LVDS Anschlüsse | 1 St | ||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| DIO Power | 4-Pin (2 mm Pitch) | |||
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | -, wird unterstützt | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Höhe | 37,51 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | CB, UKCA | |||
| RoHS konform | Ja | |||
