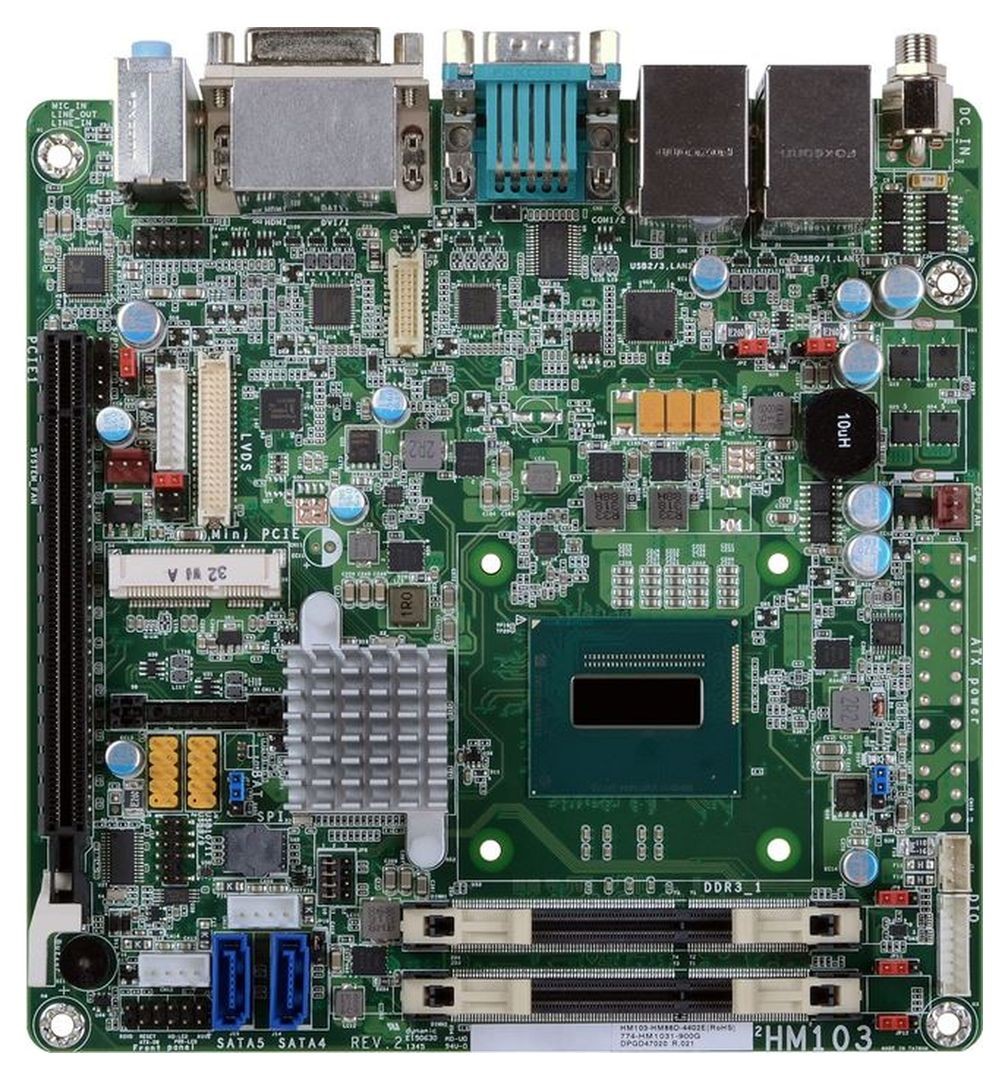

DFI HM103

HM103-HM86D-2000E, HM103-HM86D-2002E, HM103-HM86D-4100E, HM103-HM86D-4102E, HM103-HM86D-4402E, HM103-QM87D-4100E, HM103-QM87D-4102E, HM103-QM87D-4400E, HM103-QM87D-4402E, HM103-QM87D-4700EQ

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
//  [Intel Celeron 2000E | Intel Celeron 2002E | Intel Core i3-4100E | Intel Core i3-4102E | Intel Core i5-4400E | Intel Core i5-4402E | Intel Core i7-4700EQ]
// [Intel HM86 | Intel QM87]
// 204 Pin SO-DIMM DDR3L
// 1 x HDMI
// 1 x DVI-I
//  LVDS
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung DC 19~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI HM103

Allgemein
SKU / ArtikelnummerHM103HM103-HM86D-2000E, HM103-HM86D-2002E, HM103-HM86D-4100E, HM103-HM86D-4102E, HM103-HM86D-4402E, HM103-QM87D-4100E, HM103-QM87D-4102E, HM103-QM87D-4400E, HM103-QM87D-4402E, HM103-QM87D-4700EQ
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Haswell
NummerIntel Celeron 2000E, Intel Celeron 2002E, Intel Core i3-4100E, Intel Core i3-4102E, Intel Core i5-4400E, Intel Core i5-4402E, Intel Core i7-4700EQ
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1364
Basis Frequenz1,5 GHz, 1,6 GHz, 2,2 GHz, 2,4 GHz, 3,3 GHz
Cache2 MB, 3 MB, 6 MB
Thermal Design Power (TDP)25 W, 37 W, 47 W
ChipsatzIntel HM86, Intel QM87
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 64 Mbit SPI
I/O ControllerController 1I/O ControllerNuvoton NCT6102D
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 11.1, OpenCL 1.2, OpenGL 4.0
Bildschirme (Multidisplay)3 Displays
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2304 bei 24 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
BridgeNXP PTN3460
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeHalbe BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16
StoragemSATA
Audio
ChipsatzRealtek ALC886
Netzwerk
G-LANControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.0, -
Netzwerk2x G-LAN

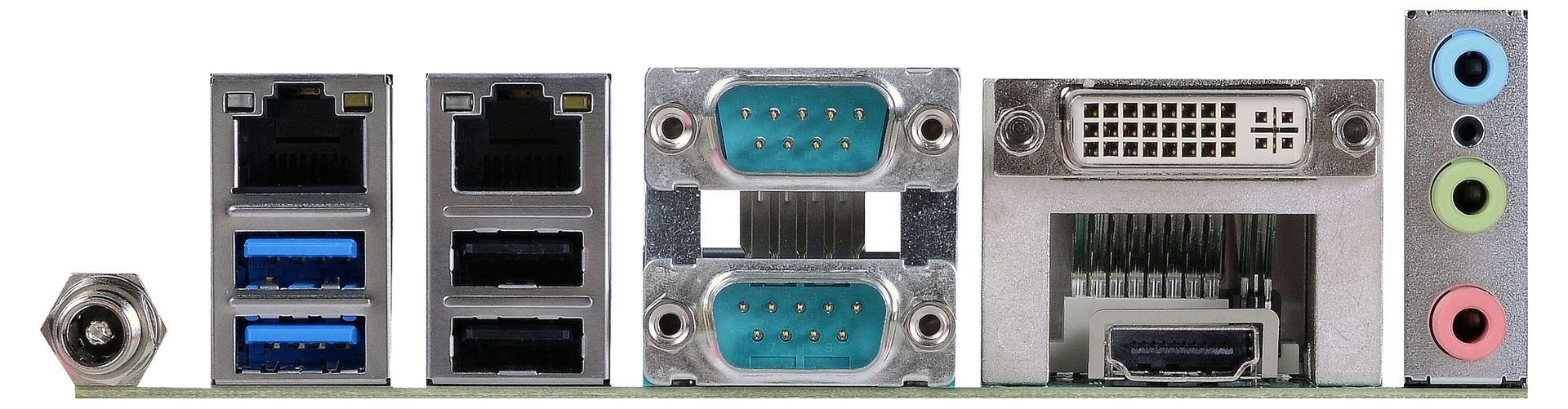

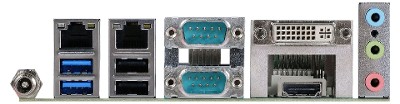

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.02 St
SeriellRS-232DB-92 St
AnzeigeHDMI1 St
DVIDVI-I Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
LPC1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1-, wird unterstützt
Stromanschluss (onboard)2 St
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich19~24V
Stromversorgung - EingangDC: 19~24V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2014
Voraussichtlich bisQ4/2019
Herstellergarantie
Herstellergarantie2 Jahre
