Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Core Ultra 5 Processor 225H | Intel Core Ultra 7 Processor 255H | Intel Core Ultra 9 Processor 285H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 3 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

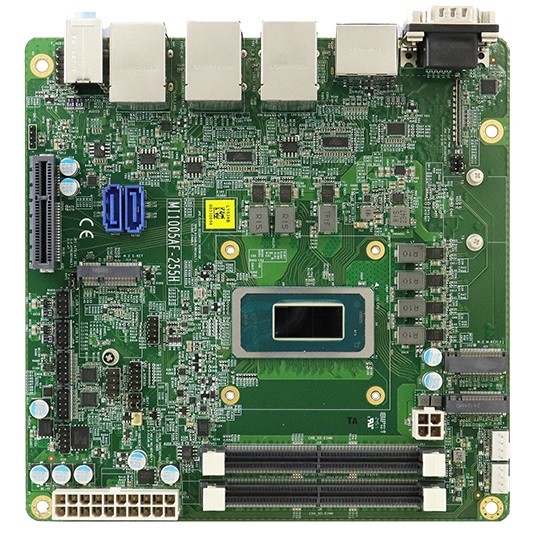

Basismodul: IBASE MI1005
| Allgemein | ||||
| SKU / Artikelnummer | MI1005 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Arrow Lake | |||
| Nummer | Intel Core Ultra 5 Processor 225H, Intel Core Ultra 7 Processor 255H, Intel Core Ultra 9 Processor 285H | |||
| CPU Kerne | 14 St, 16 St | |||
| Threads | 14 St, 16 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,7 GHz, 2 GHz, 2,9 GHz | |||
| Performance-core Max Turbo Frequenz | 4,9 GHz, 5,1 GHz, 5,4 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,3 GHz, 1,5 GHz, 2,7 GHz | |||
| Efficient-core Max Turbo Frequenz | 4,3 GHz, 4,4 GHz, 4,5 GHz | |||
| Cache | 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 28 W, 45 W | |||
| Maximale Turbo-Leistungsaufnahme | 65 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 6400 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81966AB-I | |
| Grafik | ||||
| Prozessor | Intel Arc 130T, Intel Arc 140T | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Version | 2.1 | ||
| Displayport | Version | 1.4a | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 4 | ||
| x4 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 4), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 2 St | |||
| Active Management Technology (AMT) Version | 19.0 | |||
| Netzwerk | 3x G-LAN | |||

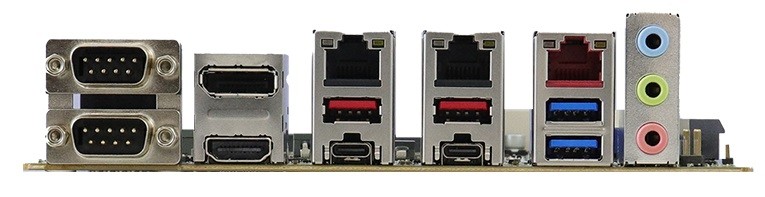

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| DP USB-C | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 3 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 2) | 4 St | ||
| USB v3.2 (Gen 2, Type C) | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | eDP (embedded Display Port) Lanes | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
