Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1200 (H5)
// [Intel H420E | Intel Q470E | Intel W480E]
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x DVI-D
// 1 x Displayport
// 2 x G-LAN
// 6 x USB
// 4 x USB (internal)
// [2 | 4] x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

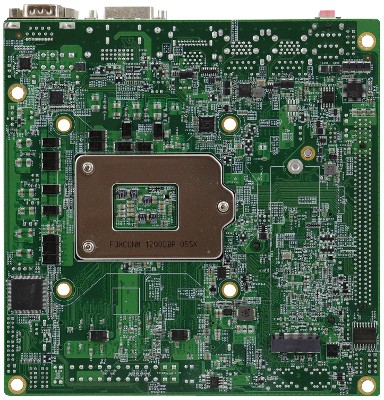

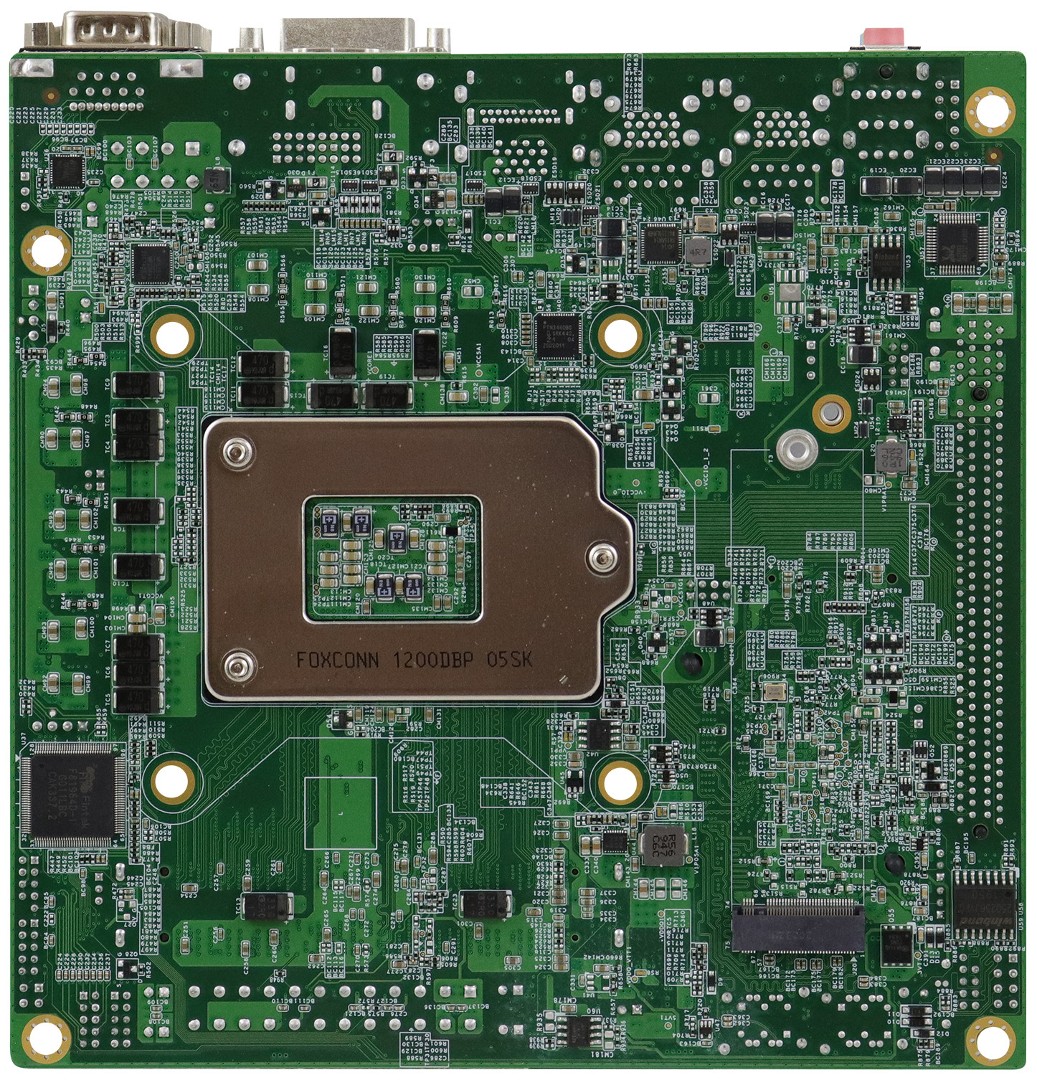

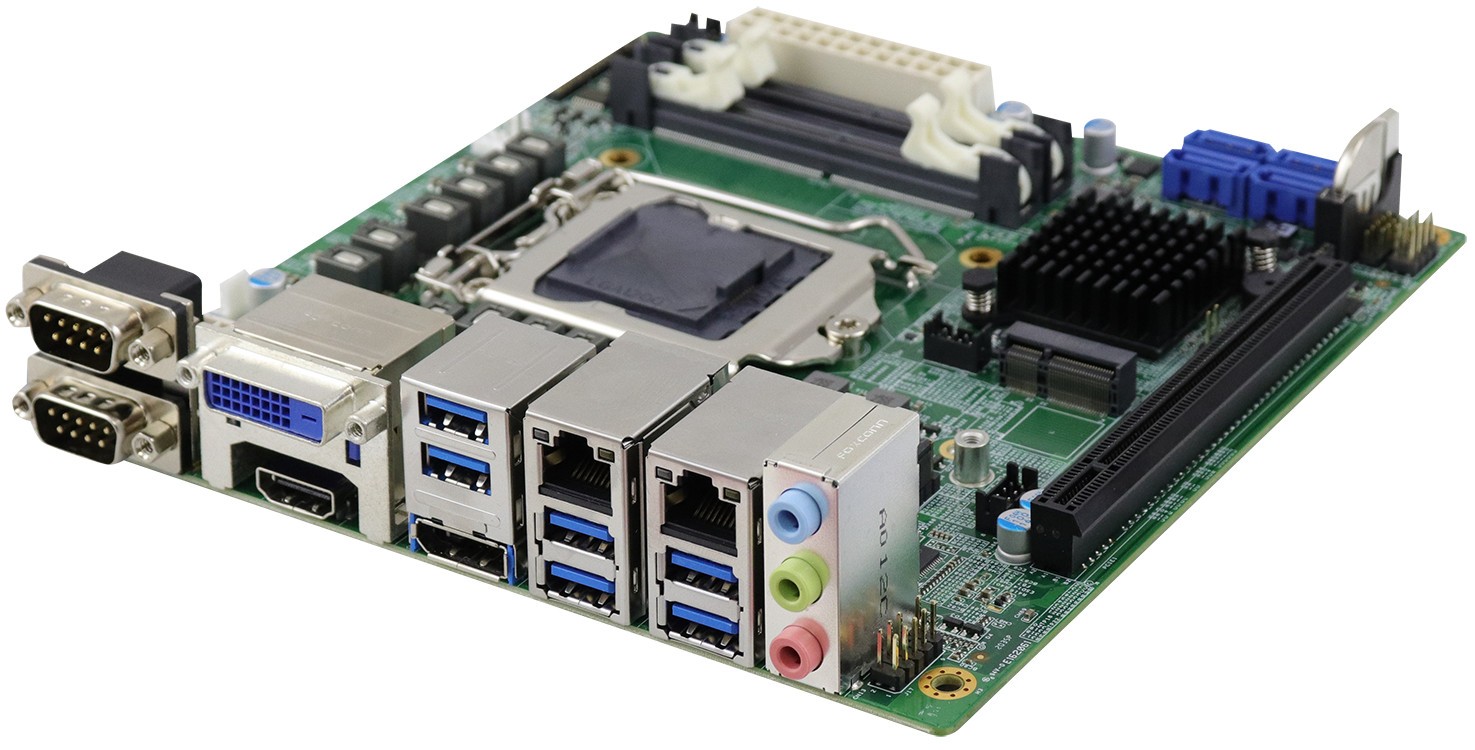

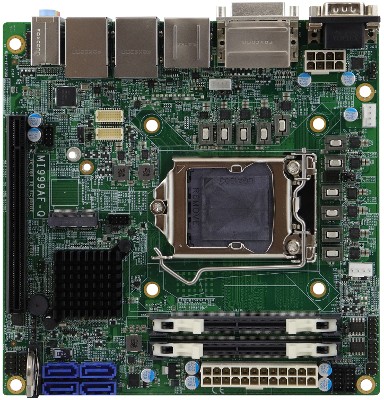

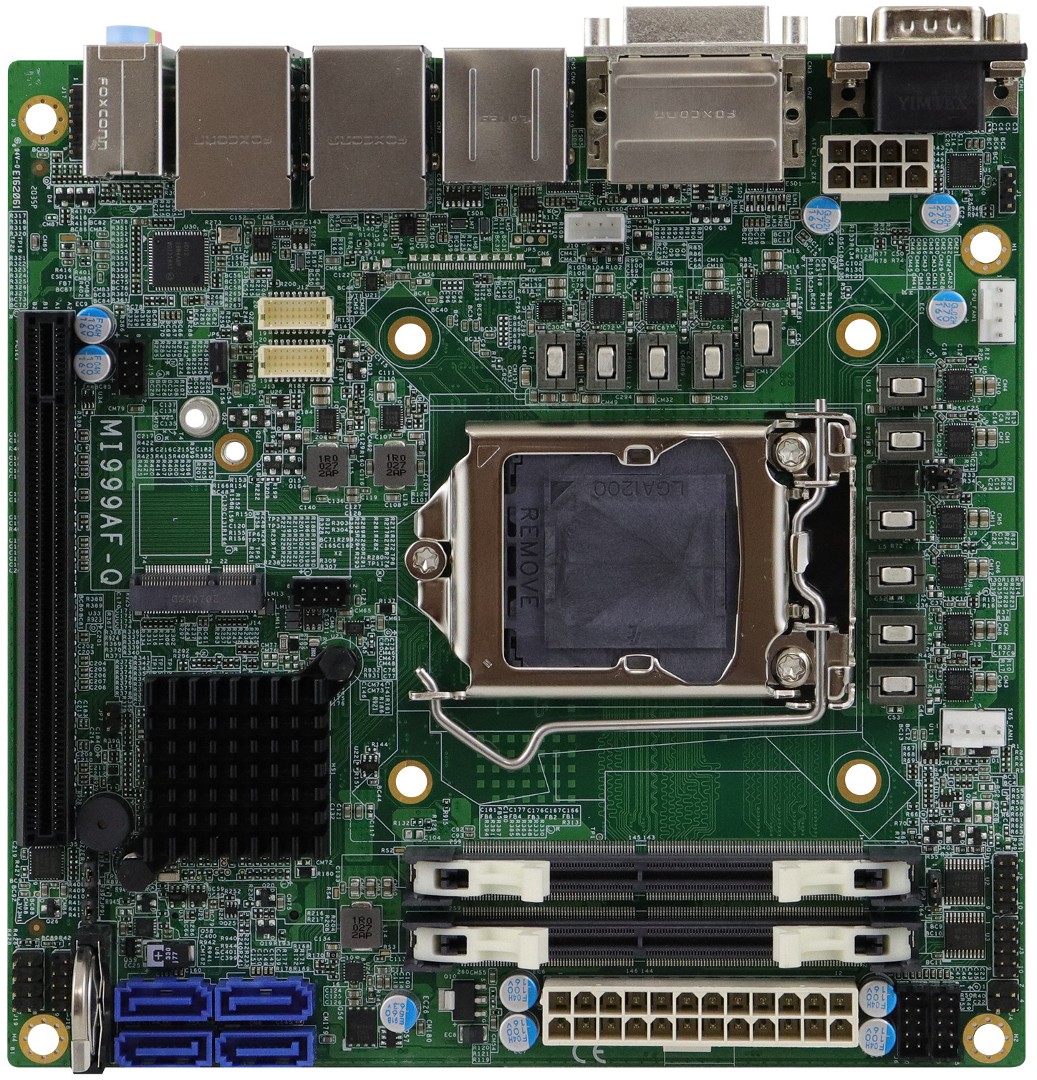

Basismodul: IBASE MI999
| Allgemein | ||||
| SKU / Artikelnummer | MI999 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Comet Lake | ||
| Sockel | LGA 1200 (H5) | |||
| Max. Turbo-Taktfrequenz | 4,8 GHz | |||
| Lithographie | 14 nm | |||
| Chipsatz | Intel H420E, Intel Q470E, Intel W480E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81964D-I | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics 630 | |||
| HDMI | Version | 1.4b | ||
| Displayport | Version | 1.2 | ||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | CNVi | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | E | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 14.0, - | |||
| LAN | Active Management Technology (AMT) | Ja | ||

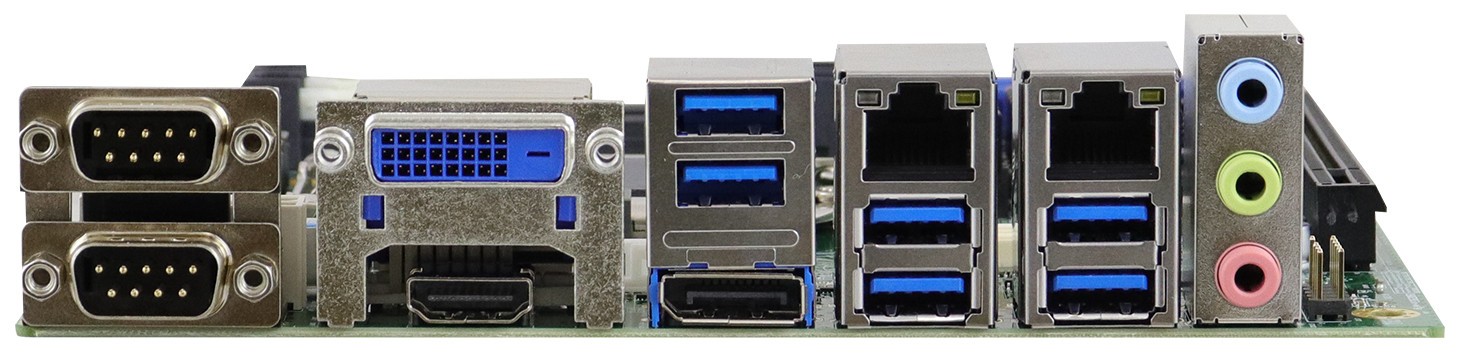

| Externe I/O | ||||
| USB | USB v3.2 (Gen 1) | 6 St | ||
| Seriell | RS-232 | DB-9 | 2 St, - | |
| RS-232 / 422 / 485 | DB-9 | 2 St, - | ||
| Anzeige | HDMI | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St, - | |
| Anzeige | LVDS Anschlüsse | 1 St, - | ||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | -, wird unterstützt | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 2 x 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 2 x 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Höhe | 35 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
