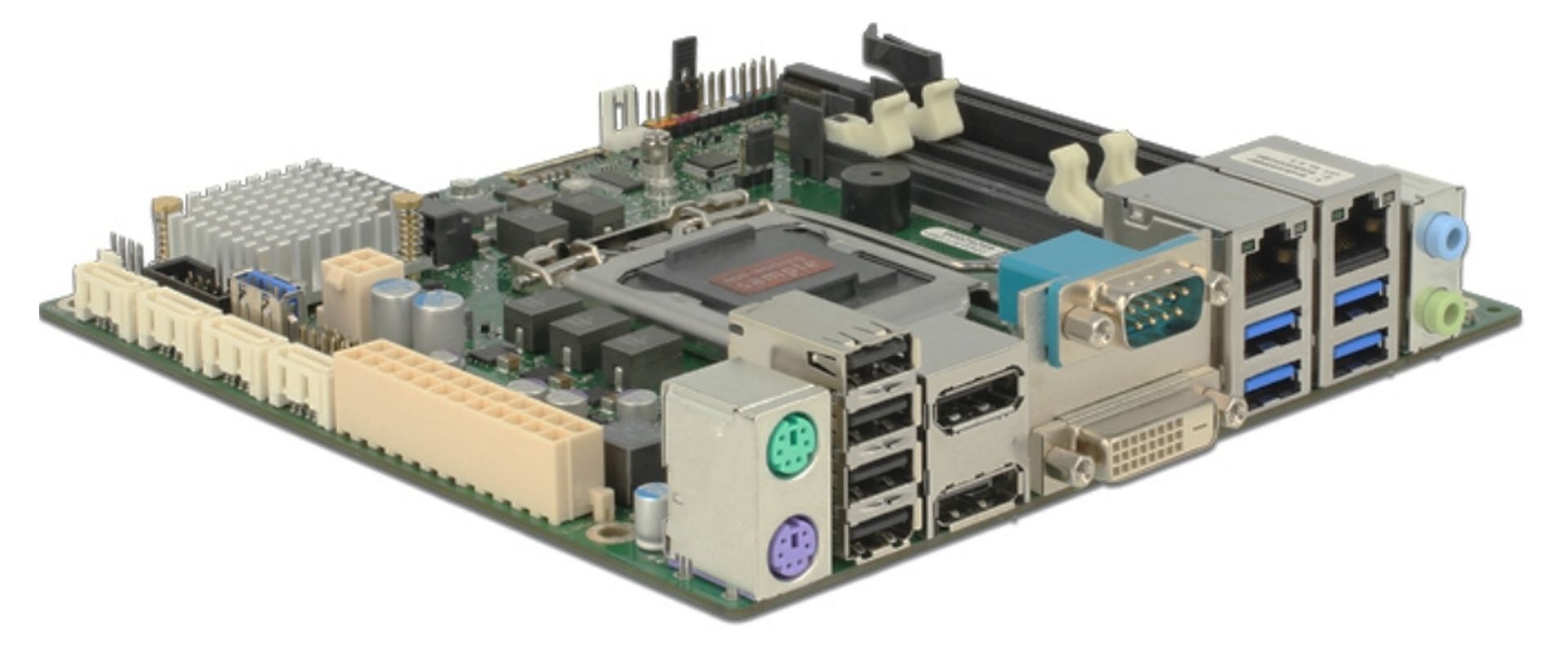

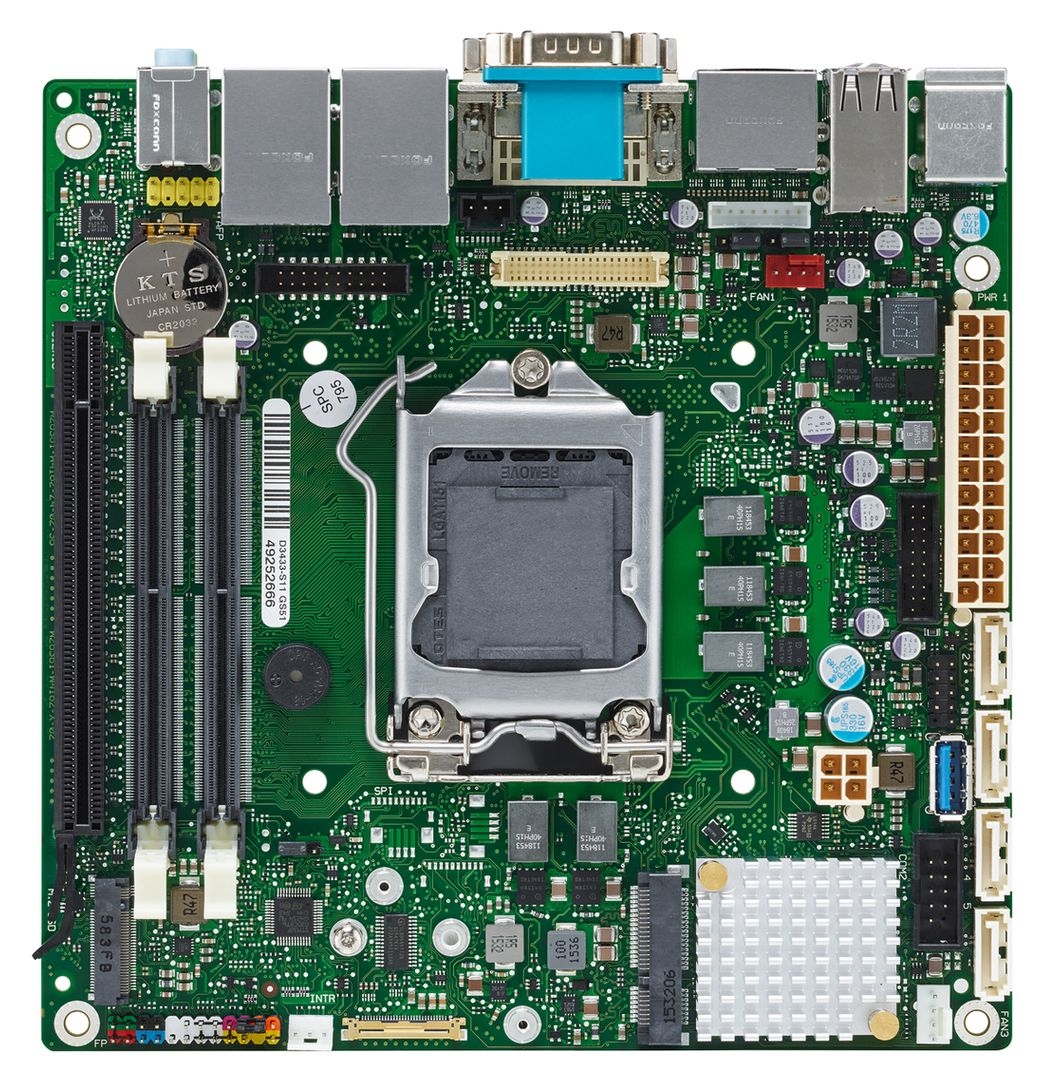

Kontron D3433-S

D3433-S1, D3433-S2, D3433-S2-wo_Audio

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
//  LGA 1151 (H4)
// Intel Q170
// 260 Pin SO-DIMM DDR4
// 1 x DVI-D
// 2 x Displayport
// 2 x G-LAN
// 8 x USB
// 5 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron D3433-S

Allgemein
SKU / ArtikelnummerD3433-SD3433-S1, D3433-S2, S26361-F5120-V146, D3433-S2-wo_Audio, S26361-F5120-V1462
Produktgrunddaten
HerstellerKontron
Produkt-ID
System
ProzessorSerieIntel Skylake, Intel Skylake / Kaby Lake
SockelLGA 1151 (H4)
Thermal Design Power (TDP)65 W
ChipsatzIntel Q170
SpeicherAufbau260 Pin SO-DIMM DDR4
Frequenz1866 / 2133 MHz, 2133 / 2400 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
BIOSAMI UEFI Aptio 5.x
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 12
Bildschirme (Multidisplay)3 Displays
DisplayportVersion1.2
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16
M.2Slot 1InterfaceNVMe, PCIe ×2, SATA III
Unterstütze Abmaße2242, 2260
StorageM.2, mSATA
Audio
Chipsatz-, Realtek ALC671
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version11.0
Netzwerk2x G-LAN
Externe I/O
EthernetRJ-452 St
USBUSB v2.04 St
USB v3.04 St
SeriellRS-232DB-91 St
PS/2mini-DIN-62 St
AnzeigeDVIDVI-D Signal1 St
Displayport2 St
AudioLine-In1 St, -
Line-Out1 St, -
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
USB v3.0Ports (2.00 mm Pitch)2 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
eDP (embedded Display Port) Lanes 2 St
Digital I/OBits8-Bit1 St
AudioLine-In1 St, -
Mic-In1 St, -
S/PDIF-, verfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenIEC 62368-1
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2,2016, Q3,2017
Voraussichtlich bisQ1, 2022, Q3,2023
Herstellergarantie
Herstellergarantie2 Jahre
