Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// Intel H81
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// LVDS
// 1 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 5 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC Weitbereich 12V / 19V (Autoswitch)
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

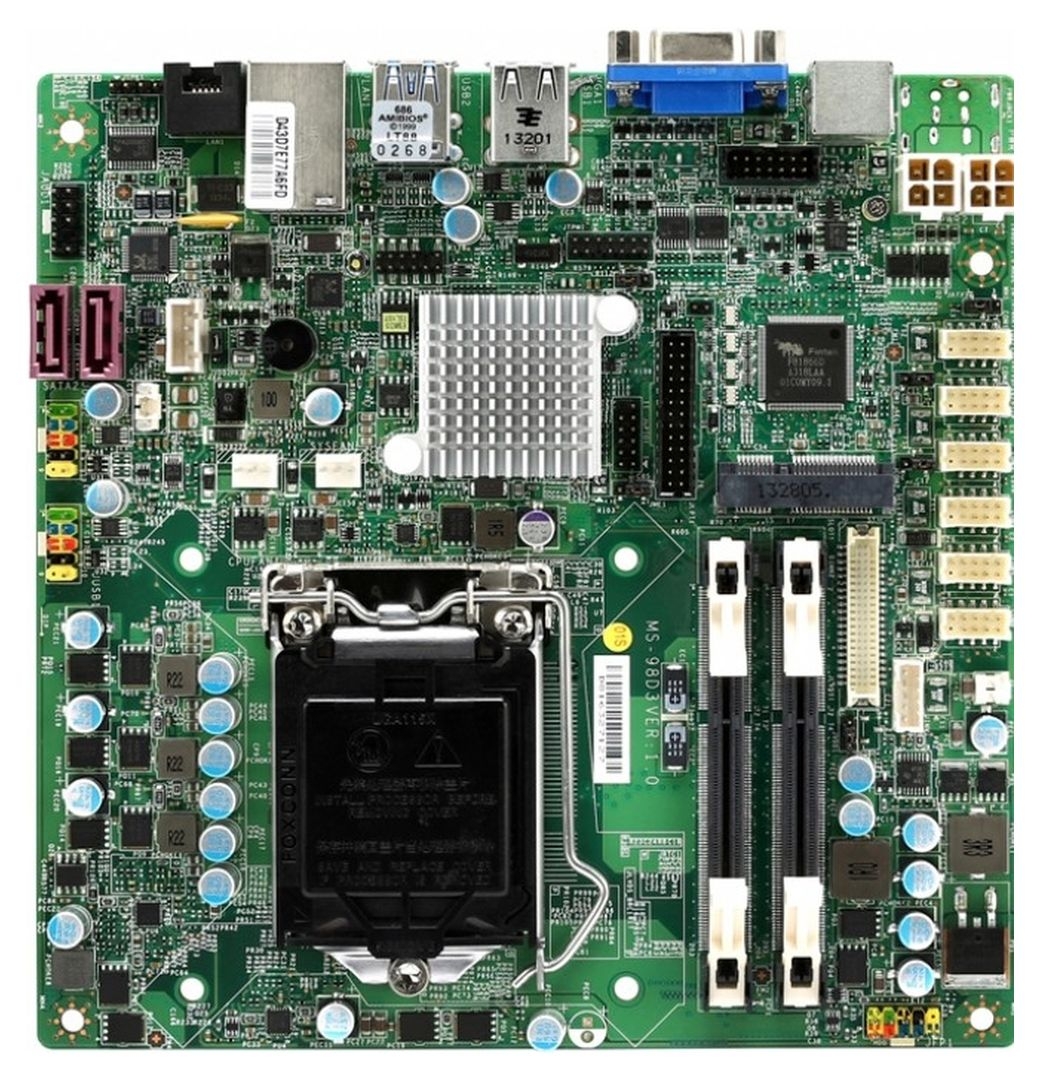

Basismodul: MSI MS-98D3
| Allgemein | ||||
| SKU / Artikelnummer | MS-98D3 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| Produkt-ID | 919-98D3-002 | |||
| System | ||||
| Prozessor | Serie | Intel Skylake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel H81 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 48 Bit | |||
| Bridge | Chrontel CH7511B | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111E-VL (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

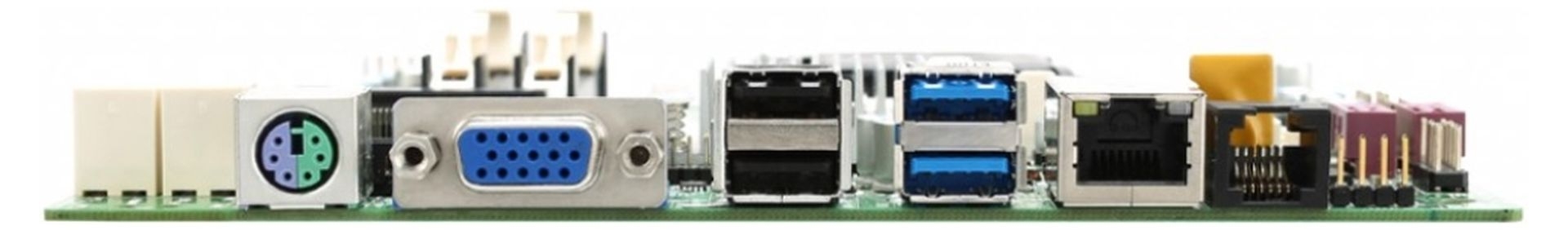

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Seriell | RS-232 | RJ-11 | 1 St | |
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | VGA | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12V / 19V (Autoswitch) | |||
| Anschluss | ATX Anschlussstecker | |||
| Stromversorgung - Eingang | DC: 12V / 19V (Autoswitch) | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Typ (Ausgang) | DC | Bereich | 12V | |
| Anschluss | 2 Pin Anschluss (vertikal) | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 330 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | 2023 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
