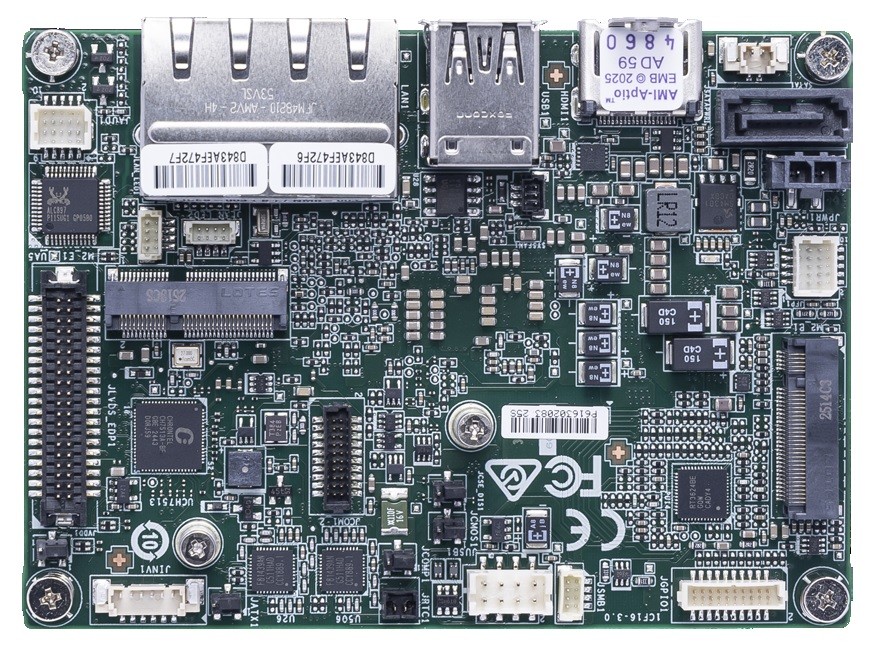

MSI MS-CF16 V3.0

MS-CF16-N150, MS-CF16-N97, MS-CF16-X7433RE

Pico-ITX Mainboards

PRODUKT-FEATURES

// Pico-ITX Industrie-Mainboards
// [Intel Atom X7433RE | Intel N97 | Intel N150]
// SoC (System-On-Chip)
// 8 GB
// LVDS
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (16-Bit)
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: MSI MS-CF16 V3.0

Allgemein
SKU / ArtikelnummerMS-CF16 V3.0MS-CF16-N150, MS-CF16-N97, MS-CF16-X7433RE
Produktgrunddaten
HerstellerMSI
Produkt-ID916-CF16-011, 916-CF16-012, 916-CF16-013
System
ProzessorSerieIntel Alder Lake, Intel Amston Lake, Intel Twin Lake
NummerIntel Atom X7433RE, Intel N97, Intel N150
CPU Kerne4 St
Threads4 St, -
SockelBGA 1264
Max. Turbo-Taktfrequenz3,4 GHz, 3,6 GHz
Cache6 MB
Thermal Design Power (TDP)6 W, 9 W, 12 W
ChipsatzSoC (System-On-Chip)
SpeicherMemory TypeDDR5
DIMM Datarate4800 MT/s
Maximaler Ausbau16 GB
Speicher onBoard8 GB
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F81966AB-I
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)2 Displays
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
eDP (embedded Display Port)Maximale Auflösung1920 x 1080 bei 60 Hz
Erweiterung
M.2Slot 1Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDB
InterfacePCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen2
Unterstütze Abmaße2242, 3042
M.2 Key IDsB, E
StorageM.2
Audio
ChipsatzRealtek ALC897
Netzwerk
G-LANControllerChipsatzRealtek RTL8125BG-CG (10/100/1000/2500 Mbps), Realtek RTL8125BI-CG (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzRealtek RTL8111K-CG (10/100/1000 Mbps), Realtek RTL8111KI-CG (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Externe I/O (Rückseite)
AnzeigeHDMI1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 1)1 St
USB v3.2 (Gen 2)1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
SeriellRS-232 / 422 / 485Ports (Sonderanschluss)2 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits16-Bit1 St
DIO Power4-Pin (2 mm Pitch)
SMBus1 St
AudioAnschluss2.00 mm Pitch
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9672 VU 2.0, Infineon SLB 9672 XU 2.0
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
Anschluss2 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 12V
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
Windows 11 IoTwird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungPassiv
PassivWärmemanagementKühlkörper (Heat Sink)
Mechanik / Umgebung
TemperaturBetrieb-10° bis 60°C, -40° bis 70°C
Lagerung-20° bis 80°C, -40° bis 80°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorPico-ITX
Breite101 mm
Tiefe73 mm
Gewicht300 g
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenBSMI, International Certificate (IC), RCM, UKCA, VCCI
RoHS konformJa
