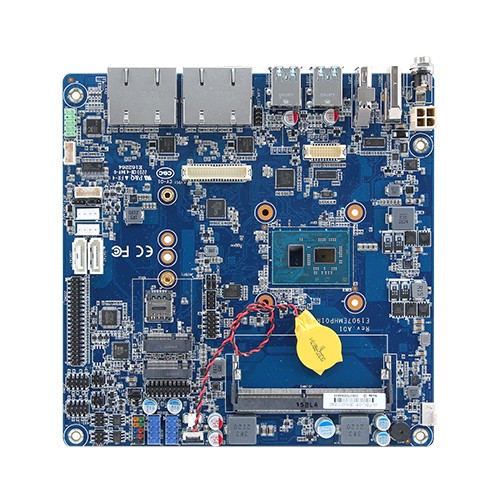

Avalue EMX-EHLP

EMX-EHLP-J12-A1-1R, EMX-EHLP-J6412-A1R, EMX-EHLP-J6413-A1R, EMX-EHLP-X13E-A1R, EMX-EHLP-X25RE-A1R

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

Thin Mini-ITX Industrie-Mainboards
[Intel Atom x6413E | Intel Atom x6425RE | Intel Celeron J6412 | Intel Celeron J6413]
SoC (System-On-Chip)
260 Pin SO-DIMM DDR4
LVDS
[2 | 4] x G-LAN (Rückseite)
4 x USB (Rückseite)
4 x USB (intern)
6 x Seriell I/O
Digital I/O (16-Bit)
Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Für Ihre persönlichen Preis- und Lieferkonditionen bitte einloggen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Avalue EMX-EHLP

Allgemein
SKU / ArtikelnummerEMX-EHLPEMX-EHLP-J6412-A1R, EMX-EHLP-J6413-A1R, EMX-EHLP-X13E-A1R, EMX-EHLP-J12-A1-1R, EMX-EHLP-X25RE-A1R
Produktgrunddaten
HerstellerAvalue
System
ProzessorVertikales SegmentEmbedded
SerieIntel Elkhart Lake
NummerIntel Atom x6413E, Intel Atom x6425RE, Intel Celeron J6412, Intel Celeron J6413
CPU Kerne4 St
Threads4 St
SockelBGA 1493
Basis Frequenz1,5 GHz, 1,9 GHz, 2 GHz
Max. Turbo-Taktfrequenz2,6 GHz, 3 GHz, -
Cache1,5 MB
Thermal Design Power (TDP)9 W, 10 W, 12 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze1 St
Maximaler Ausbau32 GB
BIOSAMI UEFI 256 Mbit SPI
I/O ControllerController 1I/O ControllerITE IT5571
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0b
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1080 bei 60 Hz
Bits24 Bit
BridgeChrontel CH7511B
eDP (embedded Display Port)Maximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
M.2Slot 1Key IDB
Interface4G/LTE, SATA III, USB 2.0, USB 3.1 Gen2
Unterstütze Abmaße2242, 2260, 2280, 3042, 3052
Slot 2Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0, WLAN
Unterstütze Abmaße2230
M.2 Key IDsB, E
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St, 4 St
Netzwerk2x G-LAN, 4x G-LAN
Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++1 St
EthernetRJ-452 St, 4 St
USBUSB v3.1 Gen. 12 St
USB v3.1 Gen. 22 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits16-Bit1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromanschluss (onboard)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 65535 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker (verschraubt)
DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 12~24V,12~24V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -20° bis 60°C
Lagerung-40° bis 75°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Gewicht400 g
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
