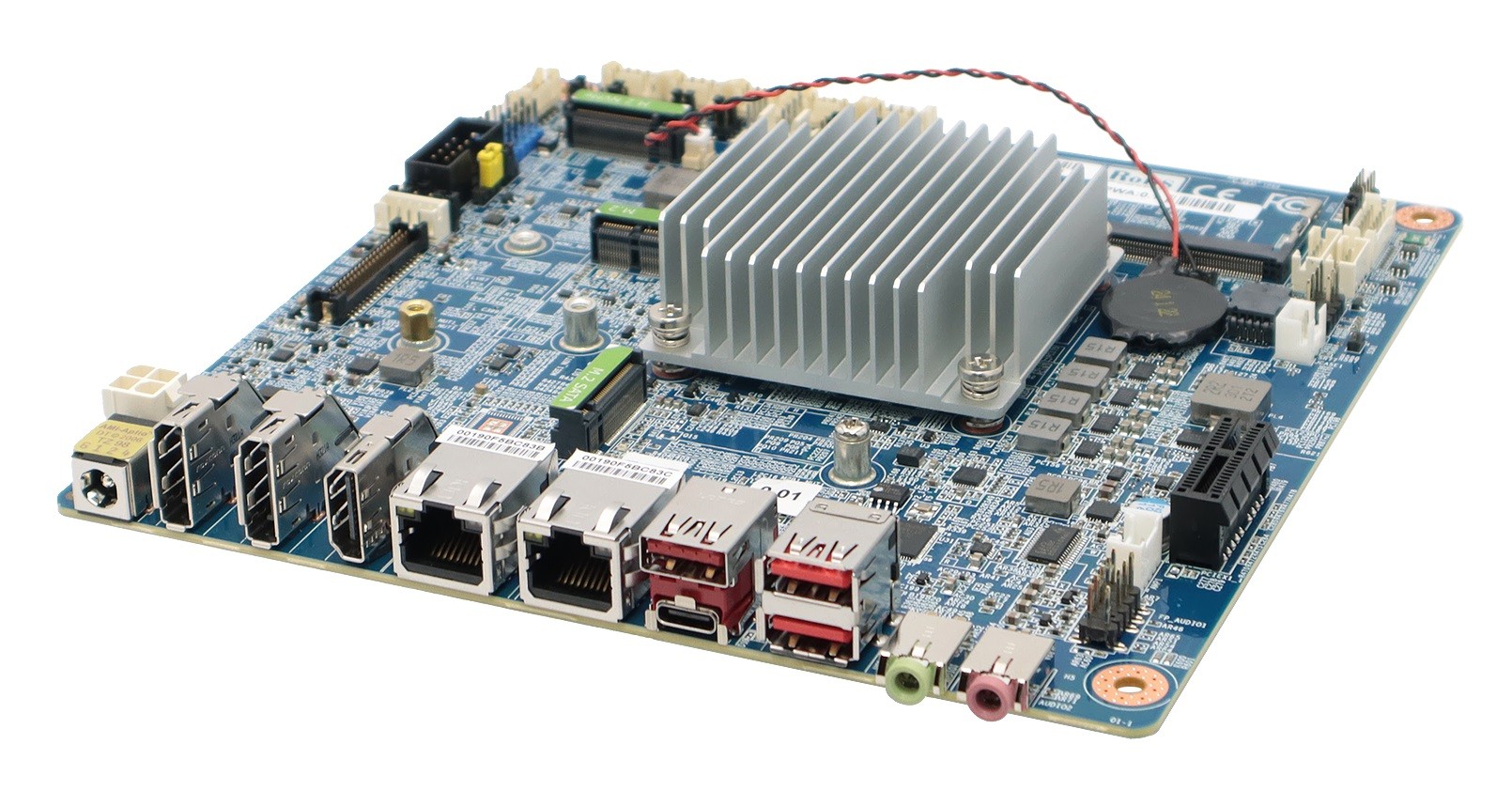

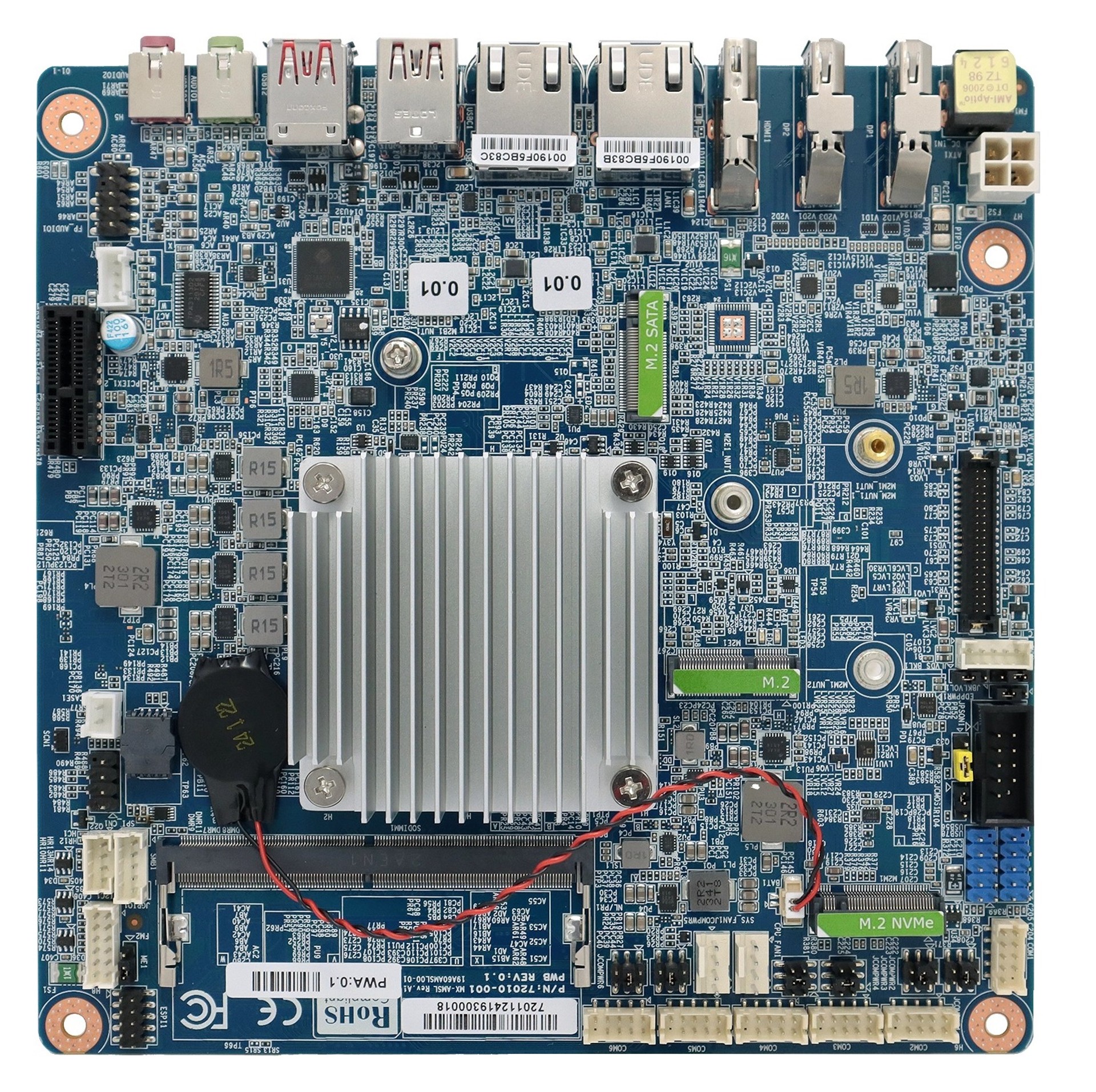

BCM MX97N

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
//  Intel N97
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// Stromversorgung DC Weitbereich 12~24V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: BCM MX97N

Allgemein
SKU / ArtikelnummerMX97N
Produktgrunddaten
HerstellerBCM
Produkt-ID72011
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel N97
CPU Kerne4 St
SockelBGA 1264
Max. Turbo-Taktfrequenz3,6 GHz
Cache6 MB
Thermal Design Power (TDP)12 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz4800 MHz
Steckplätze1 St
Maximaler Ausbau16 GB
ECCwird nicht unterstützt
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerFintek F81966AB-I
Controller 2I/O ControllerNuvoton NCT6126D
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
HDMIVersion1.4b
DisplayportVersion1.4a
Dual ModeJa (DP++)
Erweiterung
PCIe x1x1 Signal1 St
PCIe Schnittstellen1x PCIe x1
M.2Slot 1Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0, WiFi+BT
Unterstütze Abmaße2230
Slot 2Key IDM
InterfaceNVMe, PCIe ×2
Unterstütze Abmaße2242, 2280
Slot 3Key IDB
Interface4G/LTE, 5G / Storage Module, SATA III, USB 3.2 Gen1
Unterstütze Abmaße3042
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Externe I/O (Rückseite)
AnzeigeHDMI1 St
DP++2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
USBUSB v3.2 (Gen 2)3 St
USB v3.2 (Gen 2, Type C)1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
I²C1 St
AudioAnschluss2.00 mm Pitch
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~24V
AnschlussDC Jack
DCWeitbereichJa
Bereich12~24V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 12~24V,12~24V
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
LinuxDistributionLinux
Unterstützte BSWindows, Linux
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Gewicht400 g
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
Weitere Zertifikate / KonformitätenCB, REACH
RoHS konformJa
