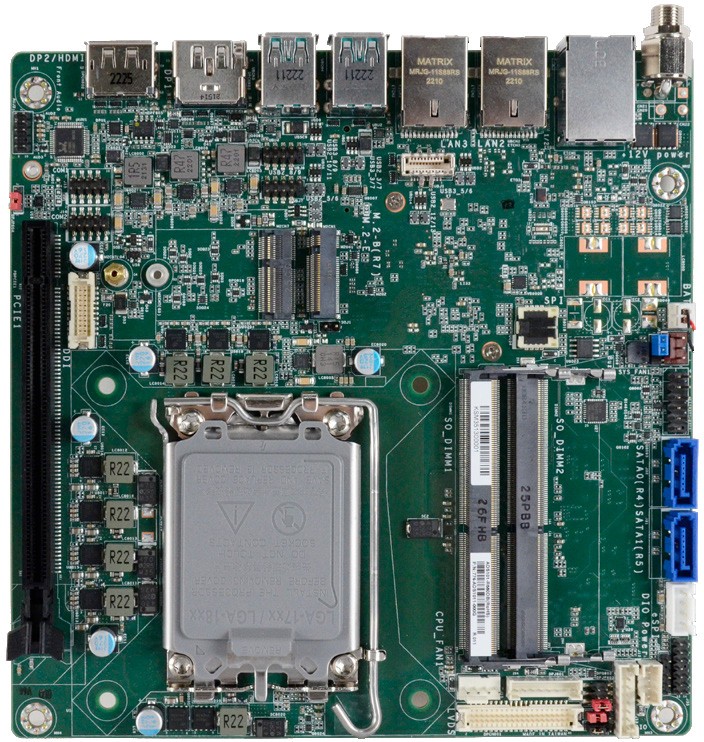

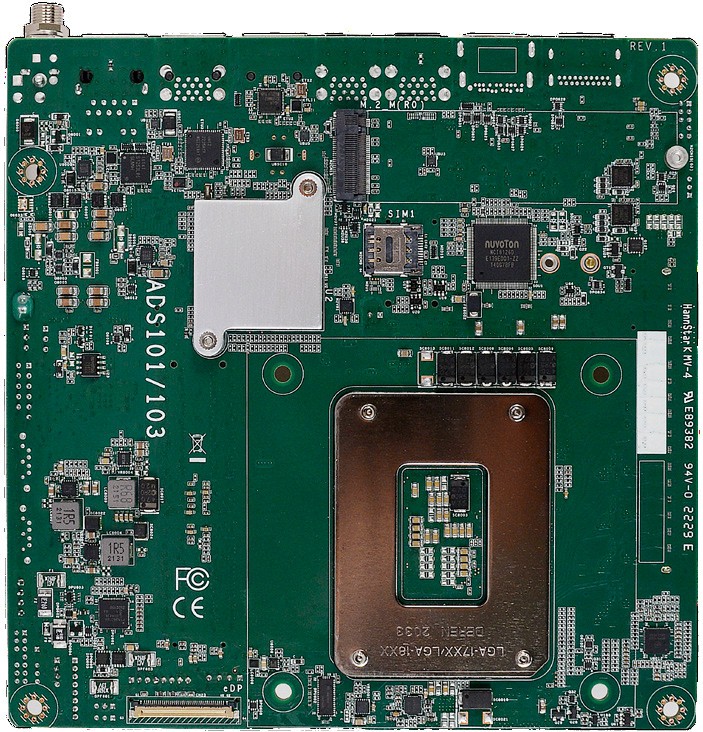

DFI ADS101

ADS101-H610IB, ADS101-Q670DB, ADS101-R680DB, ADS101-R680IB

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
//  LGA 1700 (H6)
// [Intel H610E | Intel Q670E | Intel R680E]
// 260 Pin SO-DIMM DDR4
//  LVDS
// [2 | 3] x G-LAN (Rückseite)
// [4 | 6] x USB (Rückseite)
// [4 | 6] x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI ADS101

Allgemein
SKU / ArtikelnummerADS101ADS101-R680DB, 770-ADS1011-000G, ADS101-H610IB, 770-ADS1011-200G, ADS101-Q670DB, 770-ADS1011-100G, ADS101-R680IB, 770-ADS1011-300G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-ADS1011-000G, 770-ADS1011-100G, 770-ADS1011-200G, 770-ADS1011-300G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake / Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel H610E, Intel Q670E, Intel R680E
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel HD Graphics Generation 9
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)4 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
eDP (embedded Display Port)Maximale Auflösung4096 x 2160 bei 60 Hz
Erweiterung
PCIe x16x16 SignalGeneration5
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDE
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDM
InterfacePCIe ×1 (Gen. 3), PCIe ×4 (Gen. 4), SATA III
Unterstütze Abmaße2280
Slot 3Key IDB
InterfacePCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2
Unterstütze Abmaße2242, 3042, 3052
M.2 Key IDsB, E, M
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I225LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatz-, Intel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St, -
Netzwerk2x G-LAN, 3x G-LAN
Externe I/O (Rückseite)
AnzeigeDP++2 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St, 3 St
USBUSB v2.01 St, -
USB v3.2 (Gen 1)1 St, -
USB v3.2 (Gen 2)2 St, 4 St, 6 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
USB v3.2Key-A Header (20-Pin)2 St, -
SeriellRS-232 / 422 / 485Ports (2.54 mm Pitch)2 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1/5/10-, wird unterstützt
Stromanschluss (onboard)1 St
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussDC Jack
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Höhe38,9 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenUKCA
RoHS konformJa
