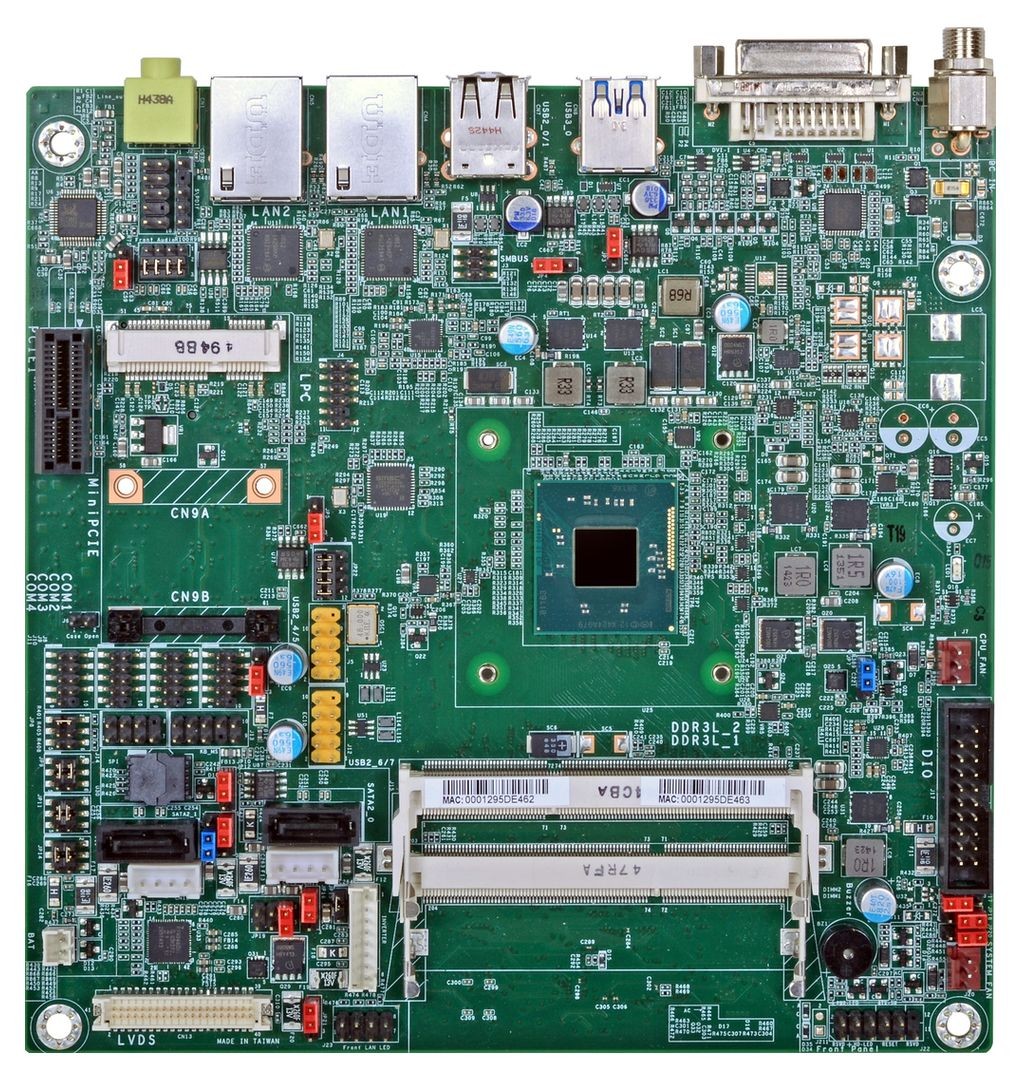

DFI BT101

BT101-BN-E15, BT101-BN-E26, BT101-BN-E45, BT101-BN-J00, BT101-TN-E45

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
//  [Intel Atom E3815 | Intel Atom E3826 | Intel Atom E3845 | Intel Celeron J1900]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
//  LVDS
// 2 x G-LAN (Rückseite)
// 3 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI BT101

Allgemein
SKU / ArtikelnummerBT101BT101-BN-E15, BT101-BN-E26, BT101-BN-E45, BT101-BN-J00, BT101-TN-E45
Produktgrunddaten
HerstellerDFI
Produkt-ID770-BT1011-900G, 770-BT1011-A00G, 770-BT1011-C00G, 770-BT1011-D00G, 770-BT1011-F00G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Bay Trail
NummerIntel Atom E3815, Intel Atom E3826, Intel Atom E3845, Intel Celeron J1900
CPU Kerne1 St, 2 St, 4 St
Threads1 St, 2 St, 4 St
SockelBGA 1170
Basis Frequenz1,46 GHz, 1,91 GHz, 2 GHz
Max. Turbo-Taktfrequenz2,42 GHz, -
Cache0,5 MB, 1 MB, 2 MB
Thermal Design Power (TDP)5 W, 7 W, 10 W
Lithographie22 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
Memory TypeDDR3
Frequenz800 / 1066 MHz, 1066 / 1333 MHz
Steckplätze1 St, 2 St
Maximaler Ausbau4 GB, 8 GB
BIOSAMI SPI 64 Mbit
Grafik
ProzessorIntel HD Graphics
DVIMaximale Auflösung1920 x 1080 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
Erweiterung
PCIe x1x1 Signal1 St
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x1
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

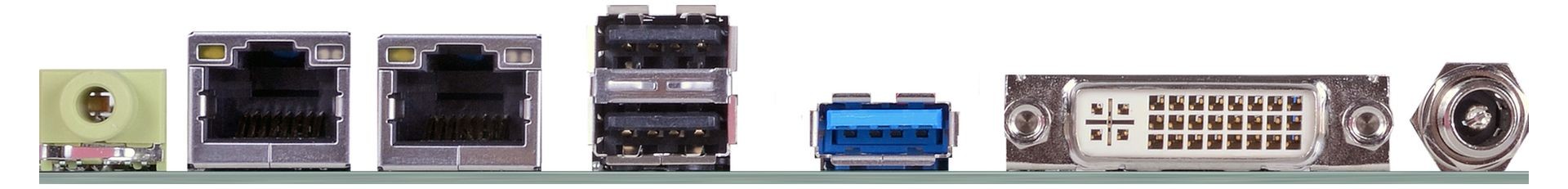

Externe I/O (Rückseite)
AnzeigeDVIDVI-I Signal1 St
AudioLine-Out1 St
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.01 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.00 mm Pitch)3 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
DIO Power4-Pin (2 mm Pitch)
SMBus1 St
LPC1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)2 St
Stromanschluss (onboard)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussDC Jack
Stromversorgung - EingangDC: 12V
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows EmbeddedWE8Swird unterstützt
WE8Pwird unterstützt
Unterstützte BSWindows, Windows Embedded
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C, -40° bis 85°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
RoHS konformJa
