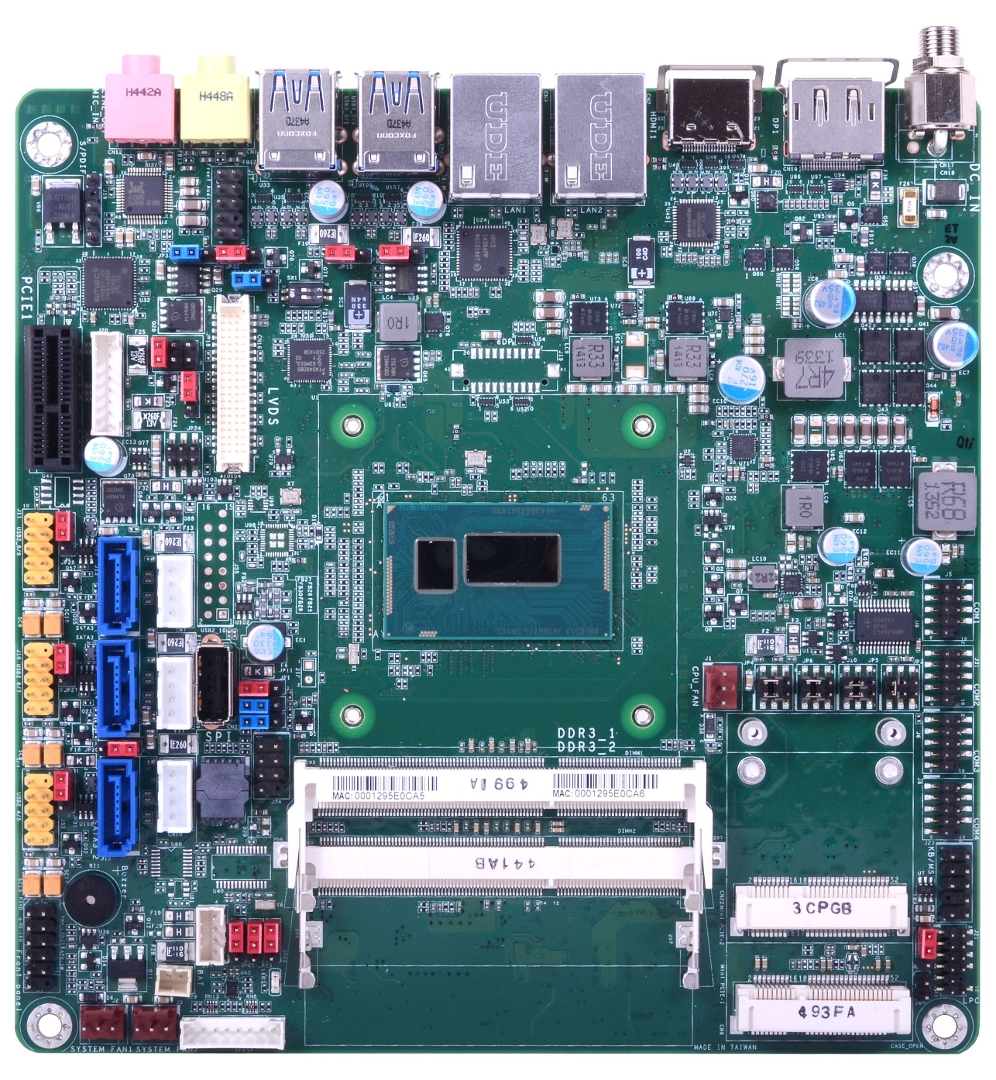

DFI HU173

HU173-N-2980U, HU173-N-4010U, HU173-N-4300U, HU173-N-4650U

Thin Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
//  [Intel Celeron 2980U | Intel Core i3-4010U | Intel Core i5-4300U | Intel Core i7-4650U]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x HDMI
// 1 x Displayport
//  LVDS
// 2 x G-LAN
// 4 x USB
// [6 | 7] x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 2 x Mini-PCIe
// Stromversorgung DC 19~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI HU173

Allgemein
SKU / ArtikelnummerHU173HU173-N-2980U, HU173-N-2980U-PVertikal, HU173-N-2980U-USBA, HU173-N-2980U-USBA-PVertikal, HU173-N-2980U-USBA-VGA, HU173-N-2980U-USBA-VGA-PVertikal, HU173-N-2980U-USBA-eDP, HU173-N-2980U-USBA-eDP-PVertikal, HU173-N-2980U-USBA-eDP-VGA, HU173-N-2980U-USBA-eDP-VGA-PVertikal, HU173-N-2980U-VGA, HU173-N-2980U-VGA-PVertikal, HU173-N-2980U-eDP, HU173-N-2980U-eDP-PVertikal, HU173-N-2980U-eDP-VGA, HU173-N-2980U-eDP-VGA-PVertikal, HU173-N-4010U, HU173-N-4010U-PVertikal, HU173-N-4010U-USBA, HU173-N-4010U-USBA-PVertikal, HU173-N-4010U-USBA-VGA, HU173-N-4010U-USBA-VGA-PVertikal, HU173-N-4010U-USBA-eDP, HU173-N-4010U-USBA-eDP-PVertikal, HU173-N-4010U-USBA-eDP-VGA, HU173-N-4010U-USBA-eDP-VGA-PVertikal, HU173-N-4010U-VGA, HU173-N-4010U-VGA-PVertikal, HU173-N-4010U-eDP, HU173-N-4010U-eDP-PVertikal, HU173-N-4010U-eDP-VGA, HU173-N-4010U-eDP-VGA-PVertikal, HU173-N-4300U, HU173-N-4300U-PVertikal, HU173-N-4300U-USBA, HU173-N-4300U-USBA-PVertikal, HU173-N-4300U-USBA-VGA, HU173-N-4300U-USBA-VGA-PVertikal, HU173-N-4300U-USBA-eDP, HU173-N-4300U-USBA-eDP-PVertikal, HU173-N-4300U-USBA-eDP-VGA, HU173-N-4300U-USBA-eDP-VGA-PVertikal, HU173-N-4300U-VGA, HU173-N-4300U-VGA-PVertikal, HU173-N-4300U-eDP, HU173-N-4300U-eDP-PVertikal, HU173-N-4300U-eDP-VGA, HU173-N-4300U-eDP-VGA-PVertikal, HU173-N-4650U, HU173-N-4650U-PVertikal, HU173-N-4650U-USBA, HU173-N-4650U-USBA-PVertikal, HU173-N-4650U-USBA-VGA, HU173-N-4650U-USBA-VGA-PVertikal, HU173-N-4650U-USBA-eDP, HU173-N-4650U-USBA-eDP-PVertikal, HU173-N-4650U-USBA-eDP-VGA, HU173-N-4650U-USBA-eDP-VGA-PVertikal, HU173-N-4650U-VGA, HU173-N-4650U-VGA-PVertikal, HU173-N-4650U-eDP, HU173-N-4650U-eDP-PVertikal, HU173-N-4650U-eDP-VGA, HU173-N-4650U-eDP-VGA-PVertikal
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Haswell
NummerIntel Celeron 2980U, Intel Core i3-4010U, Intel Core i5-4300U, Intel Core i7-4650U
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1168
Basis Frequenz1,6 GHz, 1,7 GHz, 1,9 GHz
Cache2 MB, 3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI SPI 64 Mbit
Grafik
ProzessorIntel HD Graphics 530
LeistungsmerkmalUnterstützungDirectX 11.1, OpenCL 1.2, OpenGL 4.0
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2304 bei 24 Hz
DisplayportMaximale Auflösung3200 x 2000 bei 60 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
Erweiterung
PCIe x1x1 Signal1 St
Mini-PCIeHalbe BautiefeAnzahl1 St
USB UnterstützungJa
Volle BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x PCIe x1, 2x Mini-PCIe
StoragemSATA
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I218 PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.5
Netzwerk2x G-LAN

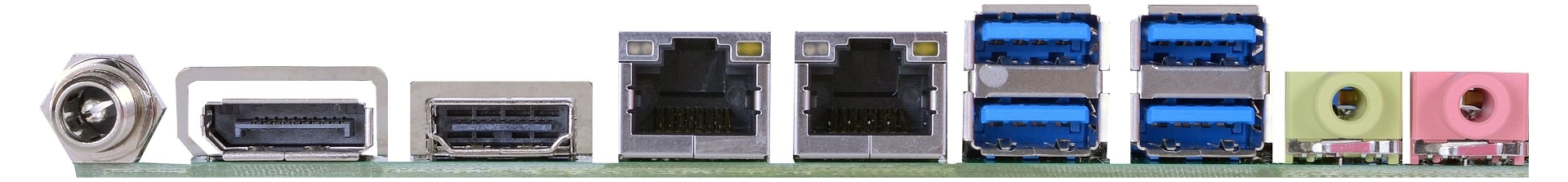

Externe I/O
EthernetRJ-452 St
USBUSB v3.04 St
AnzeigeHDMI1 St
Displayport1 St
AudioLine-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)6 St
Ports (Typ-A-Buchse)1 St, -
PS/2Stiftleiste1 St
SeriellRS-232Ports (2.00 mm Pitch)3 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
eDP (embedded Display Port) Lanes 1 St, -
VGA (2.00 mm Pitch)1 St, -
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)3 St
Stromanschluss (onboard)3 St
Serial Attached SCSI (SAS)Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich19~24V
Anschluss4 Pin Anschluss (vertikal), Hohlstecker
Stromversorgung - EingangDC: 19~24V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
MTBFMTBF 25°C256,261 h
MTBF 45°C123,864 h
BerechnungsmodellTelcordia Issue 2, Method I Case 3
UmgebungGB, GC – Ground Benign, Controlled
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2015
Voraussichtlich bisQ4/2019
Herstellergarantie
Herstellergarantie2 Jahre
