Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// [Intel Celeron N3010 | Intel Celeron N3060 | Intel Celeron N3160 | Intel Pentium N3710]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 6 x Seriell I/O
// 1 x PCIe x1
// 2 x Mini-PCIe
// Stromversorgung DC 9~30V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

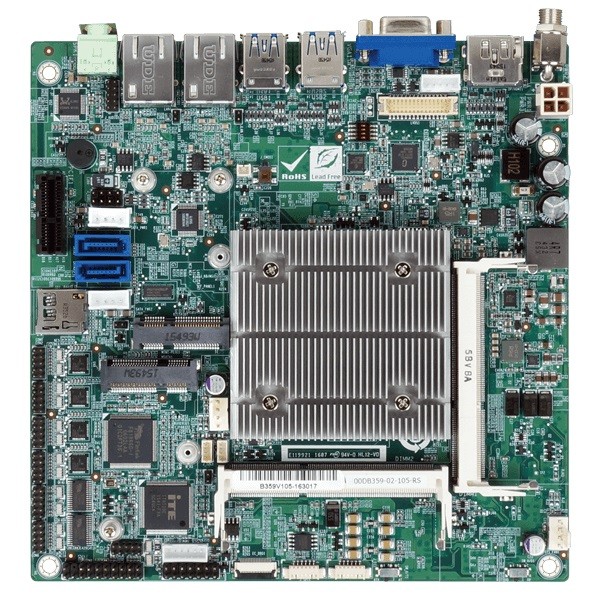

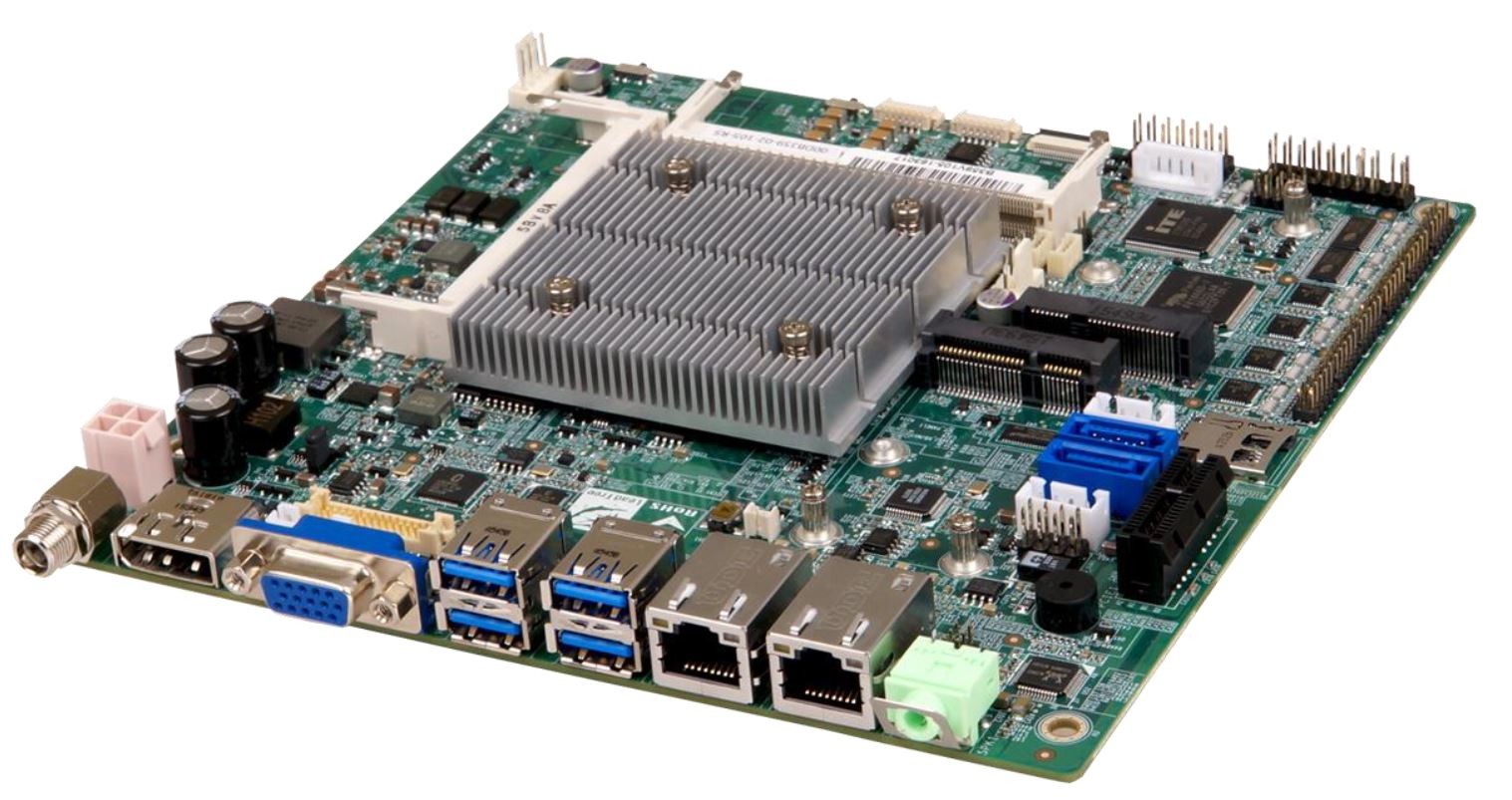

Basismodul: IEI tKINO-BW
| Allgemein | ||||
| SKU / Artikelnummer | tKINO-BW | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Serie | Intel Braswel | ||
| Nummer | Intel Celeron N3010, Intel Celeron N3060, Intel Celeron N3160, Intel Pentium N3710 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,04 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 2,24 GHz, 2,48 GHz, 2,56 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 4 W, 6 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x1, 2x Mini-PCIe | |||
| Storage | Micro-SD, mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111E (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DP / HDMI Dual Connector | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.2 (Gen 1) | 4 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| SMBus | 1 St | |||
| I²C | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~30V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| DC | Weitbereich | Ja | ||
| Bereich | 9~30V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | DC: 9~30V,9~30V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 400 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
