1,8" Mainboards
// 1,8" Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514 | AMD Ryzen R1606G]
// SoC (System-On-Chip)
// [4 GB | 8 GB]
// 1 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 64 GB eMMC
// Digital I/O (8-Bit)
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

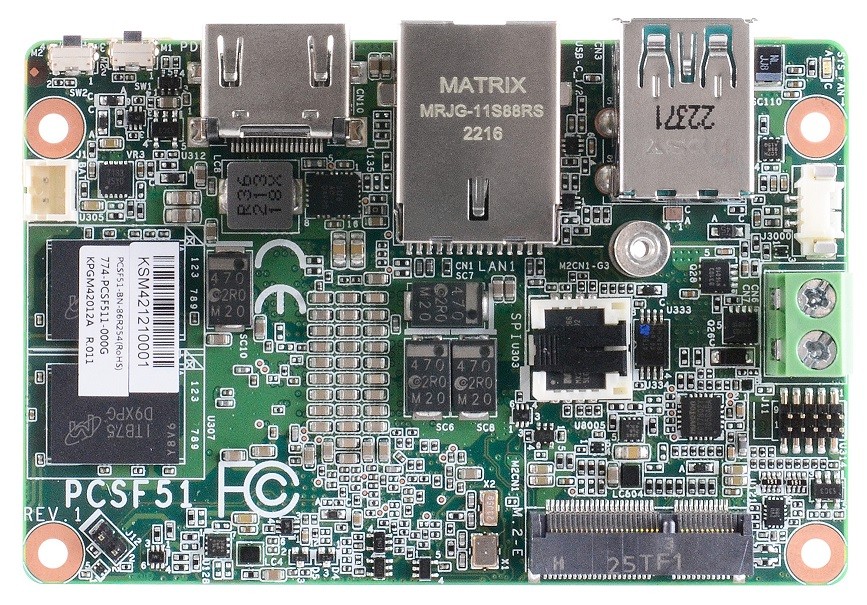

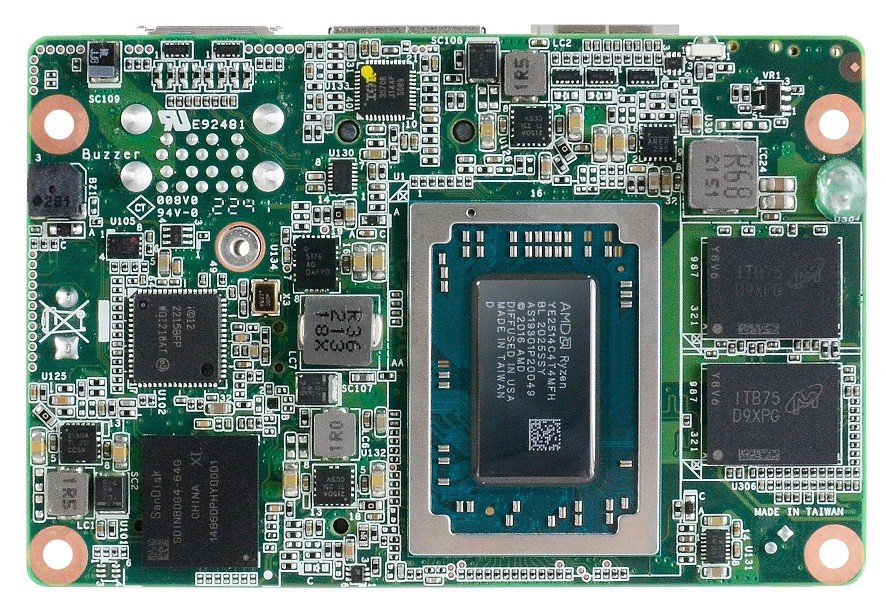

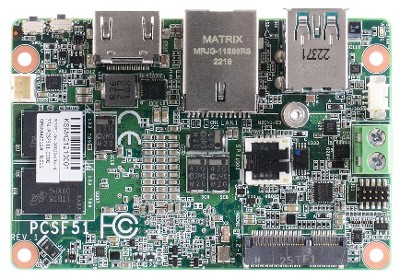

Basismodul: DFI PCSF51
| Allgemein | ||||
| SKU / Artikelnummer | PCSF51 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-PCSF511-000G, 770-PCSF511-100G, 770-PCSF511-200G, 770-PCSF511-300G, 770-PCSF511-400G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | AMD Ryzen Embedded R2000 | |||
| Nummer | AMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514, AMD Ryzen R1606G | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Basis Frequenz | 2,1 GHz, 2,6 GHz, 2,7 GHz | |||
| Max. Turbo-Taktfrequenz | 3,5 GHz, 3,7 GHz | |||
| Cache | 1 MB, 2 MB, 4 MB | |||
| Thermal Design Power (TDP) | 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 2400 / 2666 MHz | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB, 8 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 64 GB | ||
| eMMC Version | 5.0 | |||
| BIOS | AMI SPI 64 Mbit | |||
| Storage | Embedded MultiMedia Card (eMMC) 64 GB | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Leistungsmerkmal | HW Decode | H.2651, VP 9 | ||
| HW Encode | HEVC / H265, VP 9 | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Version | 1.4 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

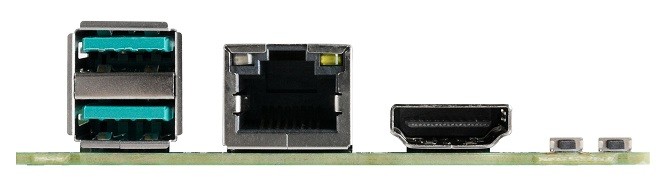

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.1 Gen. 2 | 2 St | ||
| Interne I/O | ||||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | 1,8" | ||
| Breite | 84 mm | |||
| Tiefe | 55 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q2/2032 | |||
