3,5" Mainboards
// 3,5" Industrie-Mainboards
//  [Intel Core i3-1315UE | Intel Core i5-1345UE | Intel Core i7-1365UE | Intel Core i7-1365URE | Intel Core i7-1370PE | Intel Core i7-1370PRE | Intel U300E]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
//  LVDS
// 2 x G-LAN (Rückseite)
// 5 x USB (Rückseite)
// 2 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

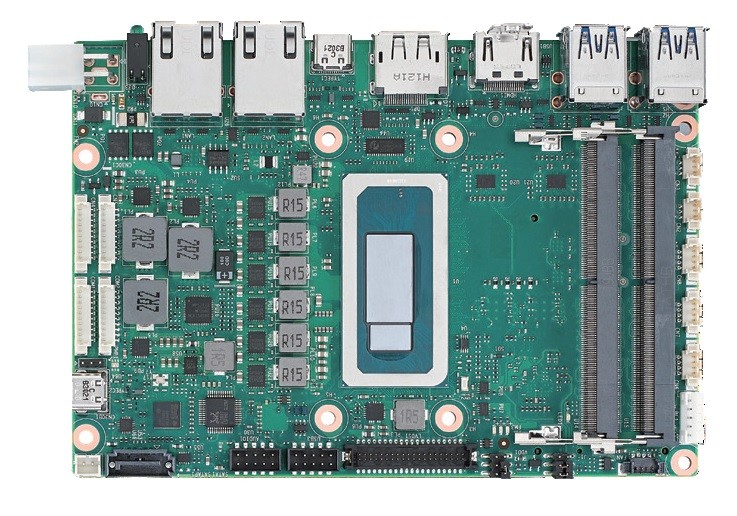

Basismodul: Advantech MIO-5377R
Allgemein | ||||
SKU / Artikelnummer | MIO-5377R | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Raptor Lake | |||
Nummer | Intel Core i3-1315UE, Intel Core i5-1345UE, Intel Core i7-1365UE, Intel Core i7-1365URE, Intel Core i7-1370PE, Intel Core i7-1370PRE, Intel U300E | |||
CPU Kerne | 5 St, 6 St, 10 St, 14 St | |||
Threads | 6 St, 8 St, 12 St, 20 St | |||
Sockel | BGA 1744 | |||
Basis Frequenz | 1,1 GHz, 1,2 GHz, 1,4 GHz, 1,7 GHz, 1,9 GHz | |||
Performance-core Max Turbo Frequenz | 4,3 GHz, 4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz | |||
Efficient-core Max Turbo Frequenz | 3,2 GHz, 3,3 GHz, 3,4 GHz, 3,7 GHz | |||
Cache | 8 MB, 10 MB, 12 MB, 24 MB | |||
Thermal Design Power (TDP) | 15 W, 28 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
DIMM Type | Unbuffered SO-DIMM | |||
Frequenz | 4800 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
ECC | wird nicht unterstützt | |||
BIOS | AMI UEFI 256 Mbit SPI | |||
Grafik | ||||
Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 4 Displays | |||
HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
Version | 2.0b | |||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Version | 1.4 | |||
LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
Bits | 24 Bit | |||
Bridge | NXP PTN3460 | |||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | E | |
Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE, PCIe ×1 (Gen. 3), SATA III, USB 2.0 | |||
Unterstütze Abmaße | 3042 | |||
Slot 3 | Key ID | M | ||
Interface | NVMe, PCIe ×4 (Gen. 4) | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | B, E, M | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219 PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

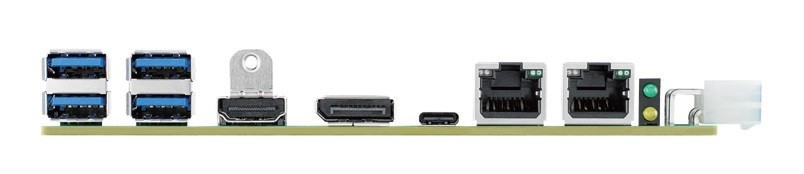

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Displayport | 1 St | |||
DP USB-C | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.2 (Gen 2) | 4 St | ||
USB v3.2 (Gen 2, Type C) | 1 St | |||
USB v4.0 Type C | Leistungsabgabe | 100 W | ||
Spezifikation | Generation 3 | |||
Thunderbolt 3 | wird unterstützt | |||
Tunneling | Display Port v.1.4 | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St | ||
Anzeige | LCD- / Inverterstrom | Ja | ||
LVDS | Dual Channel | |||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
I²C | 3 St | |||
CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
Audio | Anschluss | 2.00 mm Pitch | ||
Line-In | 1 St | |||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
Stromanschluss (onboard) | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 4 Pin Anschluss (vertikal) | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Betriebssysteme / Software | ||||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Linux | Distribution | Ubuntu 22.04 | ||
Unterstützte BS | Linux, Windows Embedded | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung), Passiv | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | 3,5" | ||
Breite | 146 mm | |||
Tiefe | 102 mm | |||
Vibration | Vibration | 3G, 10~500 Hz | ||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Zubehör | mit Active Cooler, Part No.1970005512T001, mit Heatsink, Part No.1970005548T001 | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja |
