3,5" Mainboards
// 3,5" Industrie-Mainboards
//  [Intel Atom E3825 | Intel Celeron J1900]
// SoC (System-On-Chip)
// [2 GB | 4 GB]
//  LVDS
// 3 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (16-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 12V / 24V (per Jumper)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

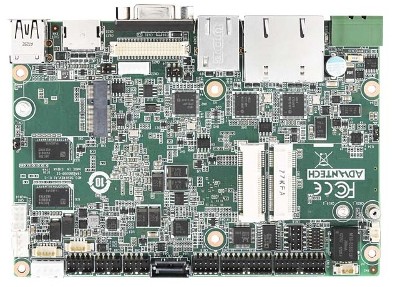

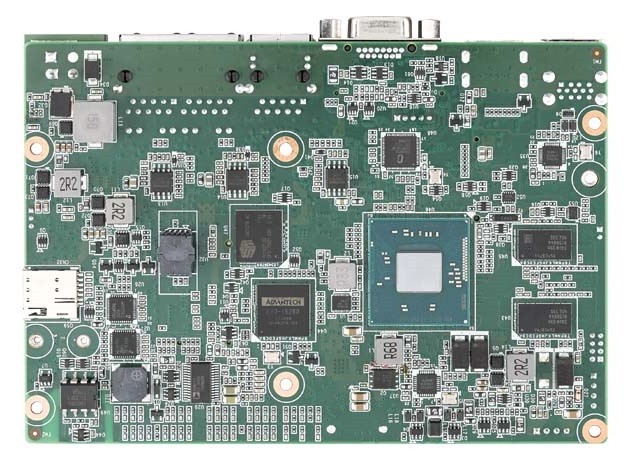

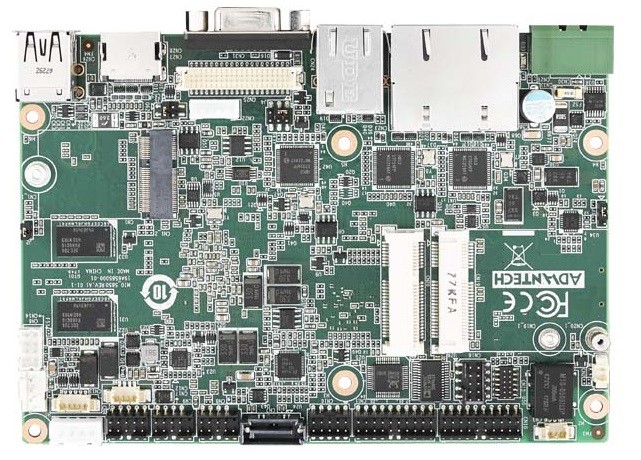

Basismodul: Advantech MIO-5850
Allgemein | ||||
SKU / Artikelnummer | MIO-5850 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Bay Trail | |||
Nummer | Intel Atom E3825, Intel Celeron J1900 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 2 St, 4 St | |||
Sockel | BGA 1170 | |||
Basis Frequenz | 1,33 GHz, 2 GHz | |||
Max. Turbo-Taktfrequenz | 2,42 GHz, - | |||
Cache | 1 MB, 2 MB | |||
Thermal Design Power (TDP) | 6 W, 10 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR3 | ||
DIMM Datarate | DDR3-1066 MT/s, DDR3-1333 MT/s | |||
Speicher onBoard | 2 GB, 4 GB | |||
BIOS | AMI UEFI 64 Mbit SPI | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Version | 1.4a | |||
LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
Bits | 48 Bit | |||
Bridge | Chrontel CH7511B | |||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
mSATA Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps), Intel I210IT PCIe (10/100/1000 Mbps) | |
Anzahl | 3 St | |||
Netzwerk | 3x G-LAN | |||

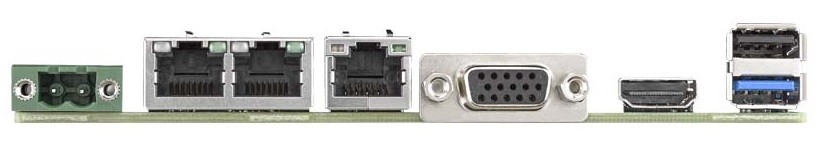

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
Ethernet | RJ-45 | 3 St | ||
USB | USB v2.0 | 1 St | ||
USB v3.0 | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
Seriell | RS-232 | Ports (Sonderanschluss) | 2 St | |
RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St | ||
Anzeige | LCD- / Inverterstrom | Ja | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 16-Bit | 1 St | |
SMBus | 1 St | |||
I²C | 1 St | |||
CAN Bus | Version 2.0B (mit Isolation) | 1 St | ||
Audio | Anschluss | 2.00 mm Pitch | ||
Line-In | 1 St | |||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
Stromanschluss (onboard) | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V / 24V (per Jumper) | |||
Anschluss | 2 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12V / 24V (per Jumper) | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Windows | Windows 8 (64-bit) | wird unterstützt | ||
Windows Embedded | WES7E | wird unterstützt | ||
WE8S | wird unterstützt | |||
Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | |||
Linux | Distribution | Ubuntu 14.04 | ||
Unterstützte BS | Linux, Windows, Windows Embedded | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | 3,5" | ||
Breite | 146 mm | |||
Tiefe | 102 mm | |||
Höhe | 27,8 mm | |||
Gewicht | 500 g | |||
Zubehör | mit Heatsink Part No.1960087101T001, mit Wide temp. Heatsink Part No.1960090298T001 | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
