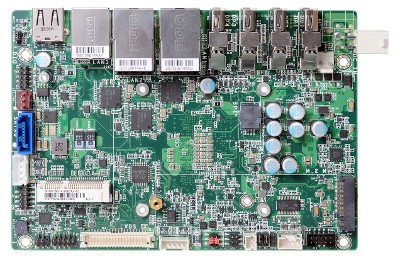

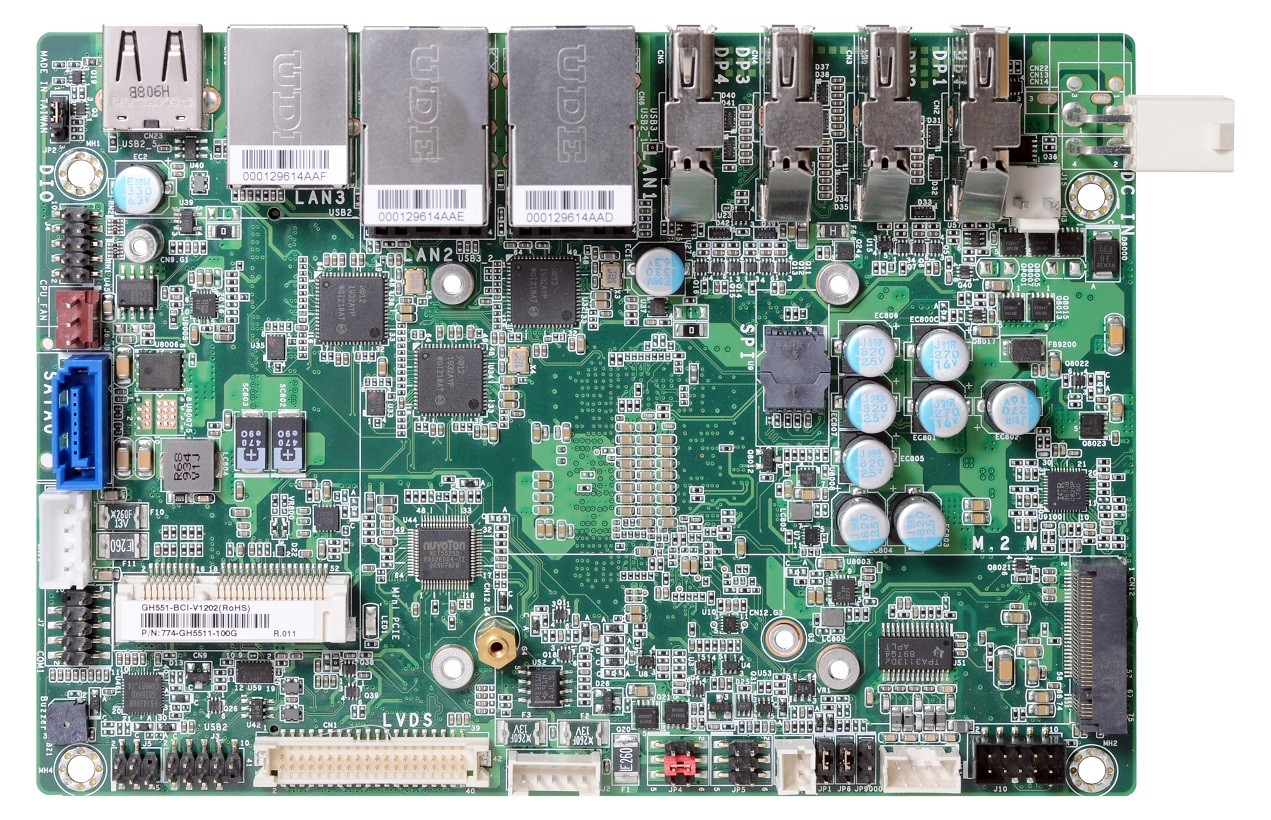

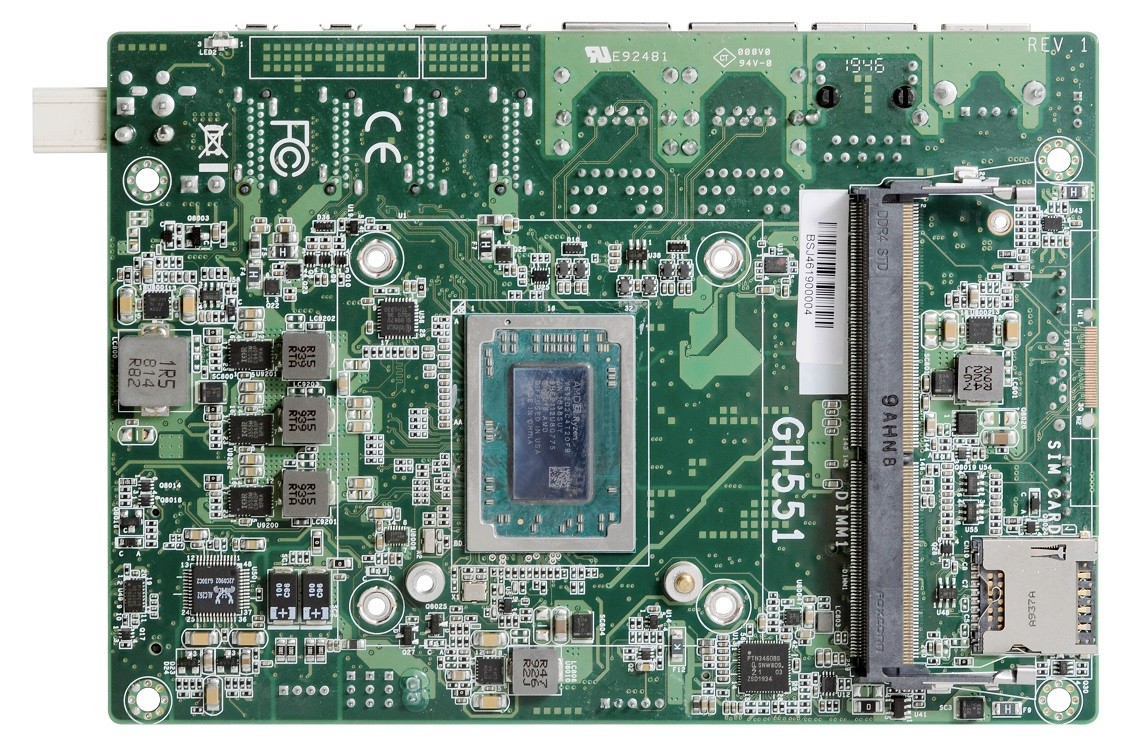

DFI GH551

GH551-BCI-R1505G, GH551-BCI-R1606G, GH551-BCI-R2312, GH551-BCI-R2314, GH551-BCI-R2514, GH551-BCI-R2514_LVDS, GH551-BCI-V1202B, GH551-BCI-V1605B, GH551-BCI-V1605B(DC), GH551-ECI-R1606G, GH551-ECI-V1404I, GH551-ECI-V1605B

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514 | AMD Ryzen R1505G | AMD Ryzen R1606G | AMD Ryzen V1202B | AMD Ryzen V1404I | AMD Ryzen V1605B]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// [2 | 3 | 4] x DP++
// LVDS
// 3 x G-LAN
// 3 x USB
// 1 x USB (internal)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Power Supply DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI GH551

Allgemein
SKU / ArtikelnummerGH551GH551-BCI-R1505G, 770-GH5511-400G, GH551-BCI-R1606G, 770-GH5511-300G, GH551-BCI-V1202B, 770-GH5511-100G, GH551-BCI-V1605B, 770-GH5511-000G, GH551-BCI-R2312, 770-GH5512-B00G, GH551-BCI-R2314, 770-GH5512-A00G, GH551-BCI-R2514, 770-GH5512-800G, GH551-BCI-R2514_LVDS, 770-GH5512-900G, GH551-ECI-R1606G, 770-GH5511-600G, GH551-ECI-V1404I, 770-GH5511-200G, GH551-ECI-V1605B, 770-GH5511-500G, GH551-BCI-V1605B(DC), 770-GH5512-700G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-GH5512-000G, 770-GH5512-100G, 770-GH5512-200G, 770-GH5512-300G, 770-GH5512-400G, 770-GH5512-500G, 770-GH5512-600G, 770-GH5512-700G, 770-GH5512-800G, 770-GH5512-900G, 770-GH5512-A00G, 770-GH5512-B00G
System
ProzessorSerie-, AMD G-Serie (Ontario)
NummerAMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514, AMD Ryzen R1505G, AMD Ryzen R1606G, AMD Ryzen V1202B, AMD Ryzen V1404I, AMD Ryzen V1605B
CPU Kerne2 St, 4 St
Threads4 St, 8 St
SockelBGA 1140 (FP5)
Basis Frequenz2 GHz, 2,1 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 2,7 GHz
Max. Turbo-Taktfrequenz3,2 GHz, 3,3 GHz, 3,5 GHz, 3,6 GHz, 3,7 GHz
Cache1 MB, 2 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz2400 MHz
Steckplätze1 St
Maximaler Ausbau16 GB
BIOSAMI SPI 64 Mbit
Grafik
ProzessorAMD Radeon Vega
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)3 Displays, 4 Displays
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
BridgeNXP PTN3460
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfacePCIe ×4, SATA III
Unterstütze Abmaße2242, 2280
M.2 Key IDsM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzRealtek RTL8111HN-CG (10/100/1000 Mbps)
Anzahl3 St
Netzwerk3x G-LAN

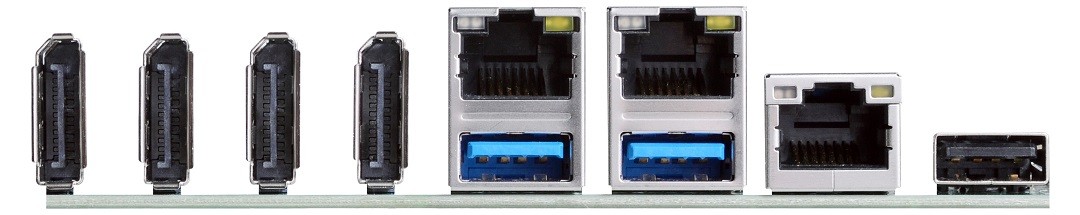

Externe I/O
EthernetRJ-453 St
USBUSB v2.01 St
USB v3.1 Gen. 22 St
AnzeigeDP++2 St, 3 St, 4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)1 St
SeriellRS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLCD- / Inverterstrom-, Ja
LVDS-, Dual Channel
LVDS Anschlüsse1 St, -
Digital I/OBits8-Bit1 St
SMBus1 St
AudioAnschluss2.00 mm Pitch
Line-Out1 St
Mic-In1 St
Amplifier2 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Stromanschluss (onboard)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)fTPM 2.0 (Firmware Simulation)
Stromversorgung
Typ (Eingang)DCAnschluss4 Pin Anschluss (vertikal), DC Jack
DCWeitbereichNein
Bereich12V
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
Unterstützte BSWindows Embedded
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C, -30° bis 80°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite102 mm
Tiefe146 mm
Höhe21,1 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1/2021
Garantiert bisQ2/2027
Herstellergarantie
Herstellergarantie3 Jahre
