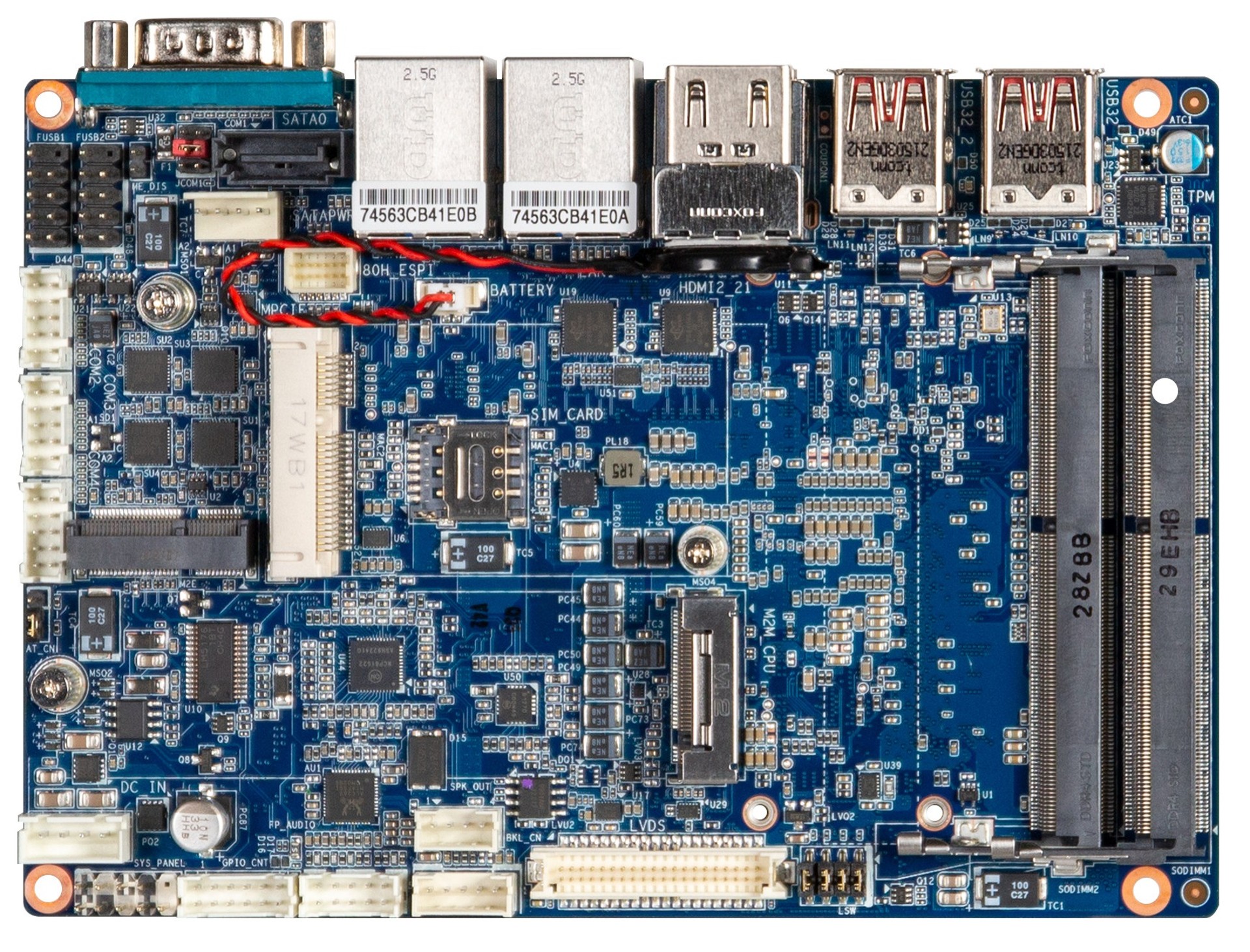

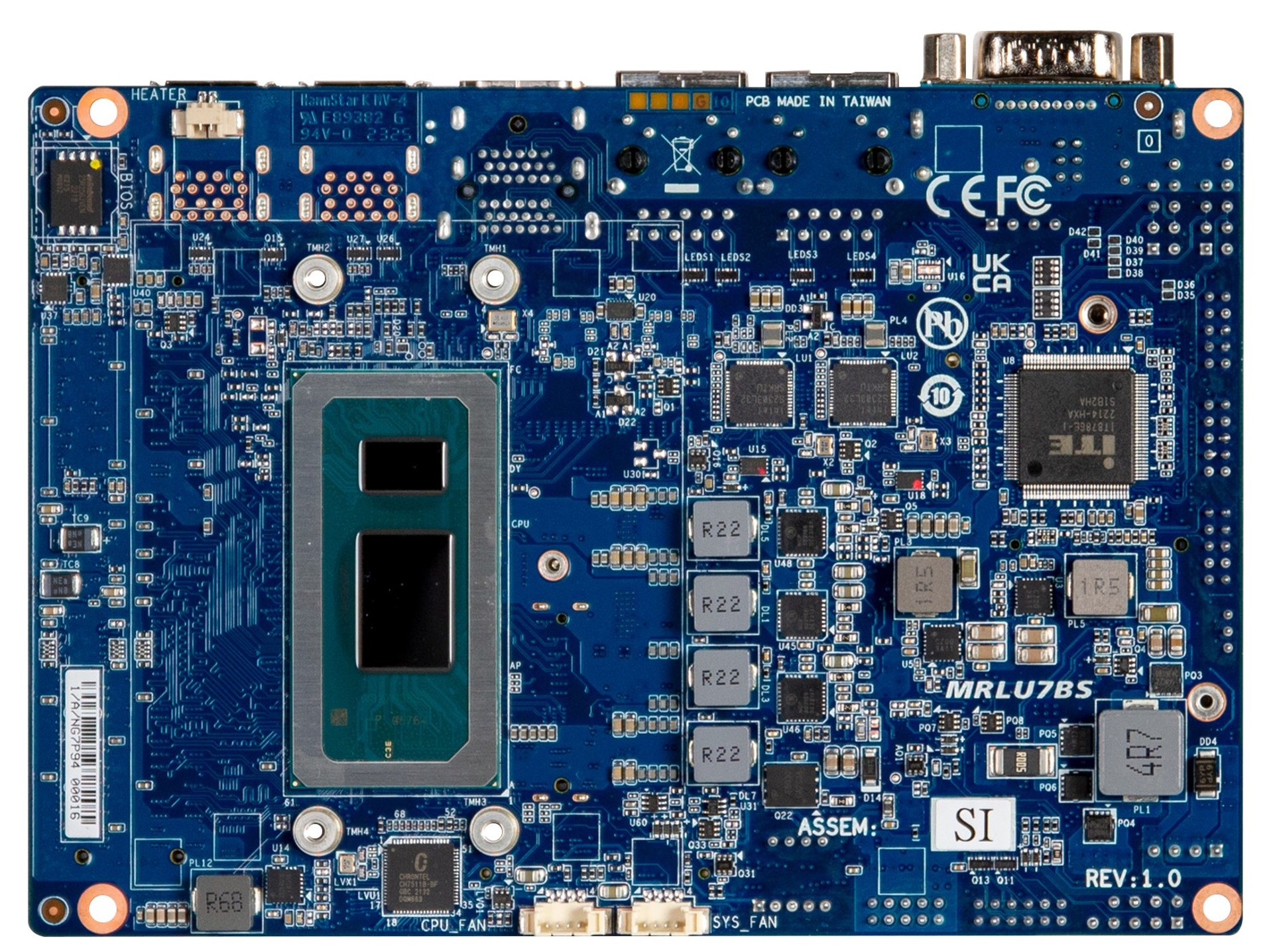

GIGAIPC QBiP-1355B

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
//  Intel Core i7-1355U
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
//  LVDS
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 3 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC Weitbereich 9~36V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: GIGAIPC QBiP-1355B

Allgemein
SKU / ArtikelnummerQBiP-1355B
Produktgrunddaten
HerstellerGIGAIPC
Produkt-ID9MRLU7BSMR-SI
System
ProzessorVertikales SegmentEmbedded
SerieIntel Raptor Lake
NummerIntel Core i7-1355U
CPU Kerne10 St
Threads12 St
SockelBGA 1744
Performance-core Max Turbo Frequenz5 GHz
Efficient-core Max Turbo Frequenz3,7 GHz
Cache12 MB
Thermal Design Power (TDP)28 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
Grafik
ProzessorIntel Iris Xe Graphics
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2160 bei 60 Hz
Version2.0
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
Unterstütze Abmaße2230
M.2 Key IDsE, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
StorageM.2
Audio
ChipsatzRealtek ALC269
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

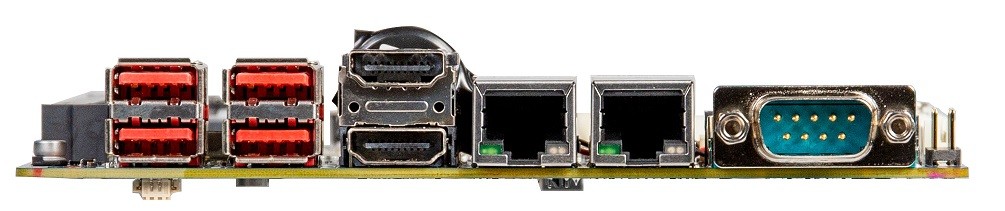

Externe I/O (Rückseite)
AnzeigeHDMI2 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.2 (Gen 1)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232 / 422 / 485Ports (2.00 mm Pitch)3 St
AnzeigeLVDSDual Channel
LVDS Anschlüsse1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
AudioAnschluss2.00 mm Pitch
Amplifier1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Raid UnterstützungRAID 0/1wird unterstützt
Stromanschluss (onboard)1 St
RAID UnterstützungRAID 0/1
Sicherheit
Trusted Platform Modul (TPM)Infineon SLB 9672 VU 2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~36V
Anschluss4 Pin Anschluss (horizontal)
Stromversorgung - EingangDC: 9~36V
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
Lagerung0 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe101,7 mm
Zertifikate / Konformitäten
CEJa
RoHS konformJa
