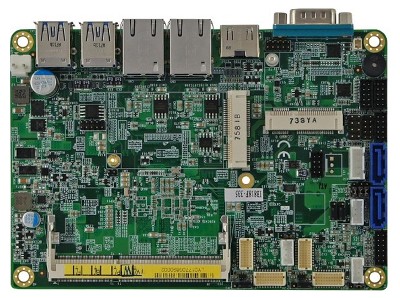

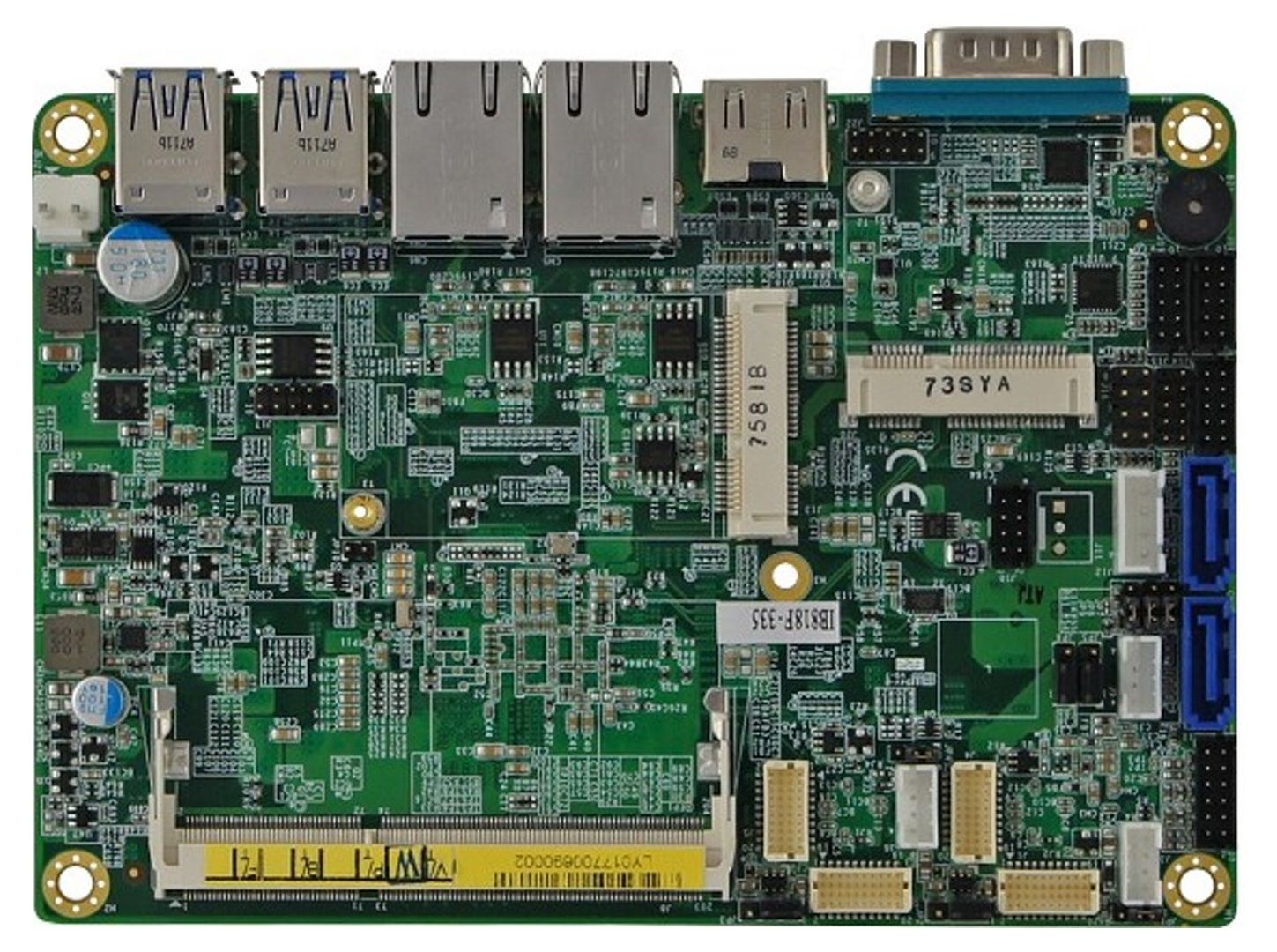

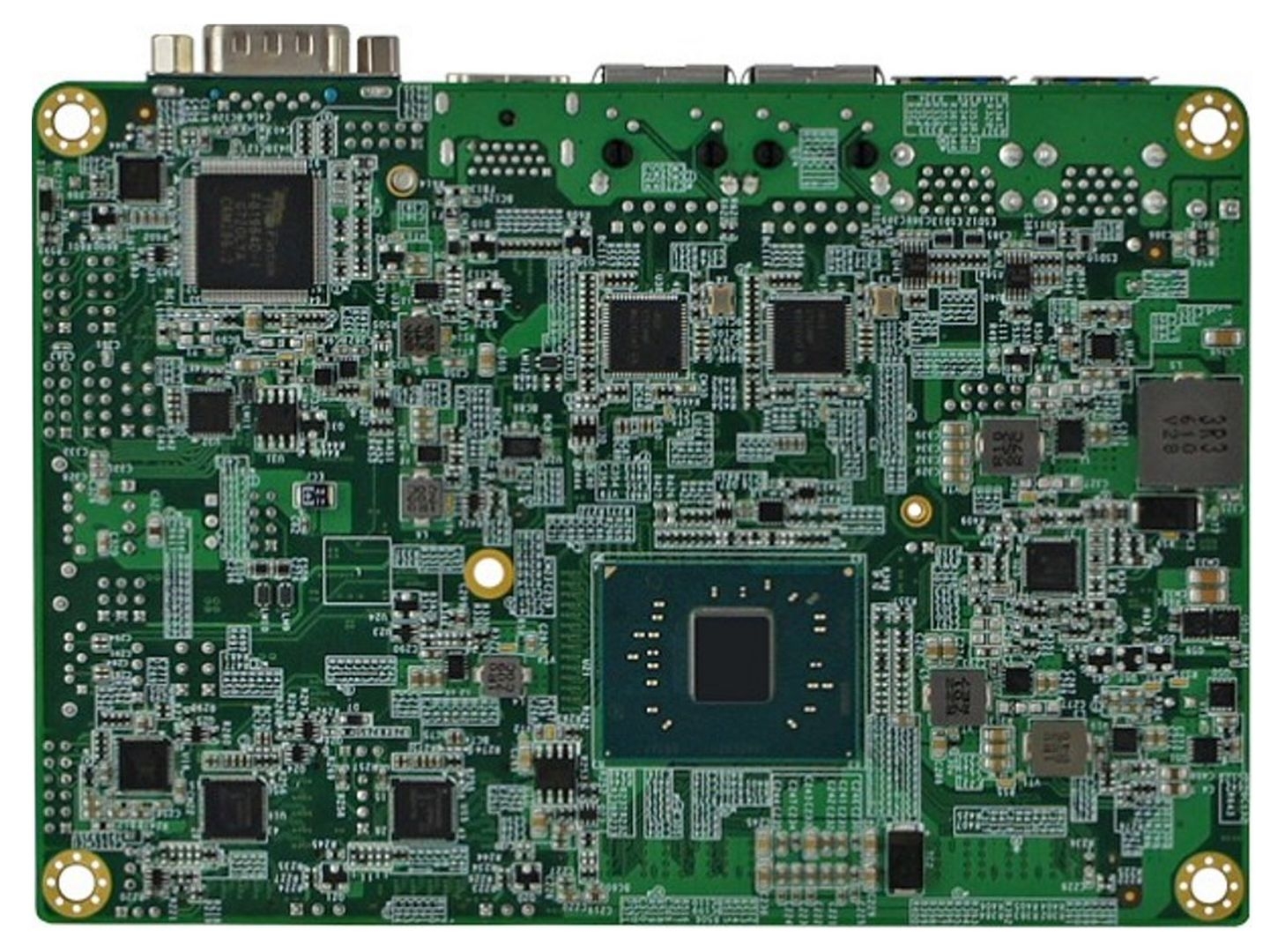

IBASE IB818

IB818F-335, IB818F-420, IB818F-I30, IB818F-I40, IB818F-I50, IB818F-J3455

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Atom x7-E3950 | Intel Celeron J3455 | Intel Celeron N3350 | Intel Pentium N4200]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x HDMI
// LVDS
// 2 x G-LAN
// 4 x USB
// 2 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: IBASE IB818

Allgemein
	SKU / Artikelnummer			IB818
Produktgrunddaten
	Hersteller			IBASE
System
	Prozessor	Serie		Intel Apollo Lake
		Nummer		Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Atom x7-E3950, Intel Celeron J3455, Intel Celeron N3350, Intel Pentium N4200
		CPU Kerne		2 St, 4 St
		Threads		2 St, 4 St
		Sockel		BGA 1296
		Basis Frequenz		1,1 GHz, 1,3 GHz, 1,5 GHz, 1,6 GHz
		Cache		2 MB
		Thermal Design Power (TDP)		6 W, 6,5 W, 9,5 W, 10 W, 12 W
	Chipsatz			SoC (System-On-Chip)
	Speicher	Aufbau		204 Pin SO-DIMM DDR3L
		Frequenz		1600 / 1866 MHz
		Steckplätze		1 St
		Maximaler Ausbau		8 GB
		ECC		wird nicht unterstützt
	BIOS			AMI BIOS
	I/O Controller	Controller 1	I/O Controller	Fintek F81964D-I
Grafik
	Prozessor			Intel HD Graphics Generation 9
	HDMI	Maximale Auflösung		3840 x 2160 bei 30 Hz
		Version		1.4
	LVDS	Maximale Auflösung		1920 x 1200 bei 60 Hz
		Bits		24 Bit
Erweiterung
	Mini-PCIe	Halbe Bautiefe	Anzahl	1 St
			USB Unterstützung	Ja
		Volle Bautiefe	Anzahl	1 St
			USB Unterstützung	Ja
			mSATA Unterstützung	Ja
	PCIe Schnittstellen			2x Mini-PCIe
	Storage			mSATA
Audio
	Chipsatz			Realtek ALC283QHD
Netzwerk
	G-LAN	Controller	Chipsatz	-, Intel I210IT PCIe (10/100/1000 Mbps), Intel I211AT PCIe (10/100/1000 Mbps)
			Anzahl	2 St
	Netzwerk			2x G-LAN

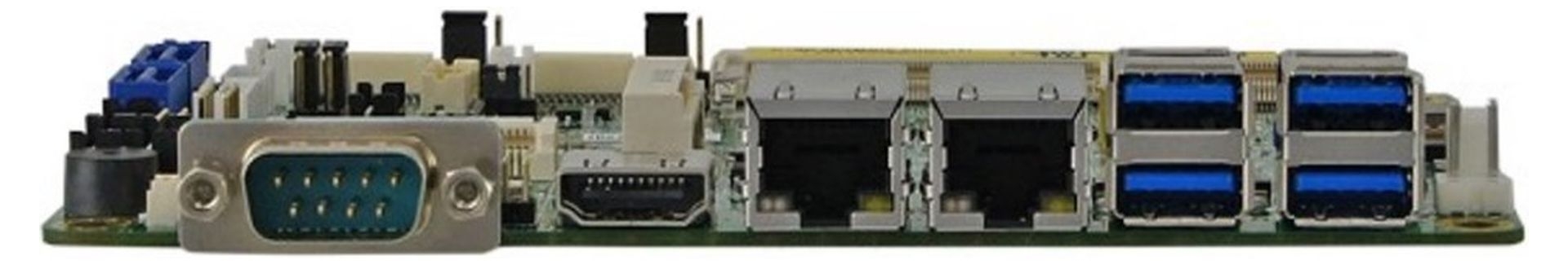

Externe I/O
	Ethernet	RJ-45		2 St
	USB	USB v3.0		4 St
	Seriell	RS-232 / 422 / 485	DB-9	1 St
	Anzeige	HDMI		1 St
Interne I/O
	USB	USB v2.0	Ports (2.00 mm Pitch)	2 St
	Seriell	RS-232	Ports (2.00 mm Pitch)	3 St
	Anzeige	LVDS		Dual Channel
		LVDS Anschlüsse		2 St
	Digital I/O	Bits	8-Bit	1 St
	Audio	Line-In		1 St
		Line-Out		1 St
		Mic-In		1 St
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		2 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	12~24V
			Anschluss	2 Pin Terminal Stecker
	Stromversorgung - Eingang			DC: 12~24V
Betriebssysteme / Software
	Windows	Windows 10 (64-bit)		wird unterstützt
	Linux	Distribution		Ubuntu 16.04
	Unterstützte BS			Linux, Windows
Kühlung
	Umsetzung			Passiv
	Passiv	Wärmemanagement		Kühlkörper (Heat Sink)
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, 105°C, -40° bis 85°C
		Lagerung		-40° bis 110°C
	Relative Luftfeuchtigkeit	Betrieb		0 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		3,5"
		Breite		147 mm
		Tiefe		102 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	RoHS konform			Ja
	EuP/ErP v2.0 konform			Ja
Herstellergarantie
	Herstellergarantie			2 Jahre

Product Change Notification (PCN)

To improve the shortage of materials and lead time of shipment, iBASE is going to provide IB818 series with new version 3.0A by layout modification in below implementations: Description of Change: 1. Original Realtek audio codec ALC283-CG will be replaced by ALC888S- VD2-GR + external Amplifier (TPA2012D2) 2. TI brand switch IC TPS2066 will be replaced by other substitutions 3. Increase PDPC (Peripheral Device Power Control) for USB ports 4. The new model as below list IB818F-I50 V-3.0A IB818F-I40 V-3.0A IB818F-I30 V-3.0A IB818F-420 V-3.0A IB818F-335 V3.0A Impact of Change and Recommended Action: 1. BIOS of 3.0A will be upgraded due to codec is changed 2. New version 3.0A will be supplied from Q3/2022 and co-existing with version 2.0 3. Please check your Sales representatives for availability of version before placing order of IB818.
Revision:	PP-R2022042503
Revision date:	25. August 2022
Last purchase date:
Last shipping date:
Betroffene Produkte:	IB818
Hinweis Dokument:	IB818 (New V-3.0A) PCN_PP-R22042503.pdf
Product Change Notification (PCN)

Description of Change: 1. Enhance the switching circuit design of DC input by layout modification.
Revision:	PP-R21020106
Revision date:	1. Februar 2021
Last purchase date:	31. März 2021
Last shipping date:
Betroffene Produkte:	IB818
Hinweis Dokument:	IB818 (2.0 to 2.1)PCN_PP-R21020106 (002).pdf
Product Change Notification (PCN)

Description of Change: 1. Onboard Intel Atom Processor E3900 series will be upgraded from D-0 stepping to F-1 stepping, based on PCN#116716-00 from Intel. 2. Onboard Intel Processor Pentium N4200 and Celeron N3350 will be upgraded from B-1 stepping to F-1 stepping, based on PCN#117143-00 from Intel. 3. Increase TPM2.0 function from PCB version 2.0 to fulfill market trend, PCB layout will be modified.
Revision:	From Ver. A1 to Ver. 2.0
Revision date:	13. November 2019
Last purchase date:
Last shipping date:
Betroffene Produkte:	IB818F-335, IB818F-420, IB818F-I50

IBASE IB818

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

IBASE IB818F-335 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-420 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-I30 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-I40 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-I50 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-J3455 Vollständiges Datenblatt anzeigen Datenblatt schliessen

IBASE IB818F-335 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Celeron N3350, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Celeron N3350
		CPU Kerne		2 St
		Threads		2 St
		Basis Frequenz		1,1 GHz
		Thermal Design Power (TDP)		6 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
IBASE IB818F-420 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Pentium N4200, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Pentium N4200
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,1 GHz
		Thermal Design Power (TDP)		6 W
Mechanik / Umgebung	Temperatur	Betrieb		0° bis 60°C
Netzwerk	G-LAN	Controller	Chipsatz	Intel I211AT PCIe (10/100/1000 Mbps)
IBASE IB818F-I30 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Atom x5-E3930, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Atom x5-E3930
		CPU Kerne		2 St
		Threads		2 St
		Basis Frequenz		1,3 GHz
		Thermal Design Power (TDP)		6,5 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
IBASE IB818F-I40 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Atom x5-E3940, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Atom x5-E3940
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Thermal Design Power (TDP)		9,5 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
IBASE IB818F-I50 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Atom x7-E3950, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Atom x7-E3950
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,6 GHz
		Thermal Design Power (TDP)		12 W
Mechanik / Umgebung	Temperatur	Betrieb		-40° bis 85°C
Netzwerk	G-LAN	Controller	Chipsatz	Intel I210IT PCIe (10/100/1000 Mbps)
IBASE IB818F-J3455 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
3,5" Industrie-Mainboards, Intel Celeron J3455, SoC (System-On-Chip), 204 Pin SO-DIMM DDR3L, 1 x HDMI, LVDS, 2 x G-LAN, 4 x USB, 2 x USB (intern), 4 x Seriell I/O, Digital I/O (8-Bit), 2 x Mini-PCIe, Stromversorgung DC Weitbereich 12~24V
System	Prozessor	Nummer		Intel Celeron J3455
		CPU Kerne		4 St
		Threads		4 St
		Basis Frequenz		1,5 GHz
		Thermal Design Power (TDP)		10 W
Mechanik / Umgebung	Temperatur	Betrieb		105°C
Netzwerk	G-LAN	Controller	Chipsatz	-
