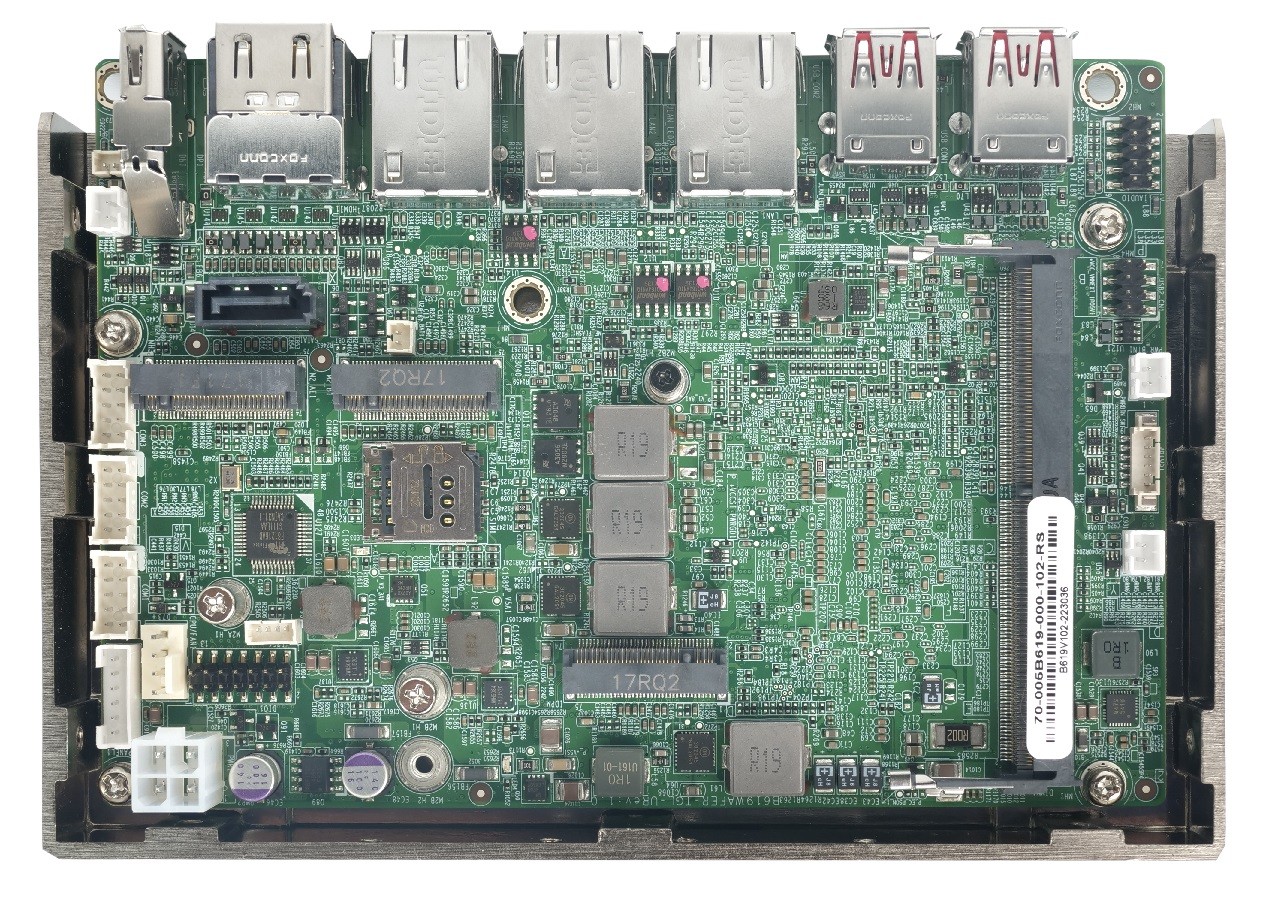

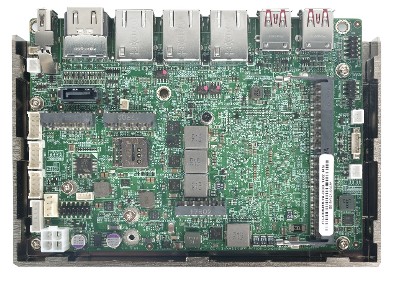

IEI WAFER-TGL-U

WAFER-TGL-U-C-R11, WAFER-TGL-U-i3-R11, WAFER-TGL-U-i5-R11, WAFER-TGL-U-i7-R11

3,5" Mainboards

PRODUKT-FEATURES

// 3,5" Industrie-Mainboards
//  [Intel Celeron 6305 | Intel Celeron 6305E | Intel Core i3-1115G4 | Intel Core i3-1115G4E | Intel Core i5-1145G7E | Intel Core i7-1185G7E]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 3 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 3 x Seriell I/O
// Digital I/O (12-Bit)
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IEI WAFER-TGL-U

Allgemein
SKU / ArtikelnummerWAFER-TGL-UWAFER-TGL-U-C-R11, WAFER-TGL-U-CE-R11, WAFER-TGL-U-i3-R11, WAFER-TGL-U-i3L-R11, WAFER-TGL-U-i5-R11, WAFER-TGL-U-i7-R11
Produktgrunddaten
HerstellerIEI
System
ProzessorNummerIntel Celeron 6305, Intel Celeron 6305E, Intel Core i3-1115G4, Intel Core i3-1115G4E, Intel Core i5-1145G7E, Intel Core i7-1185G7E
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1449
Basis Frequenz1,5 GHz, 1,8 GHz, 2,2 GHz, -
Max. Turbo-Taktfrequenz3,9 GHz, 4,1 GHz, 4,4 GHz, -
Cache4 MB, 6 MB, 8 MB, 12 MB
Thermal Design Power (TDP)15 W, 28 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze1 St
Maximaler Ausbau32 GB
BIOSAMI BIOS
I/O ControllerController 1I/O ControllerFintek F85227N
Controller 2I/O ControllerITE IT5571
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
Bildschirme (Multidisplay)4 Displays
HDMIMaximale Auflösung4096 x 2160 bei 30 Hz
Version1.4
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Version1.4a
Erweiterung
M.2Slot 1Key IDA
InterfacePCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
Slot 2Key IDB
Interface4G/LTE
Unterstütze Abmaße2242, 3052
M.2 Key IDsA, B
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel I225V PCIe (10/100/1000/2500 Mbps)
Anzahl3 St
Netzwerk3x G-LAN

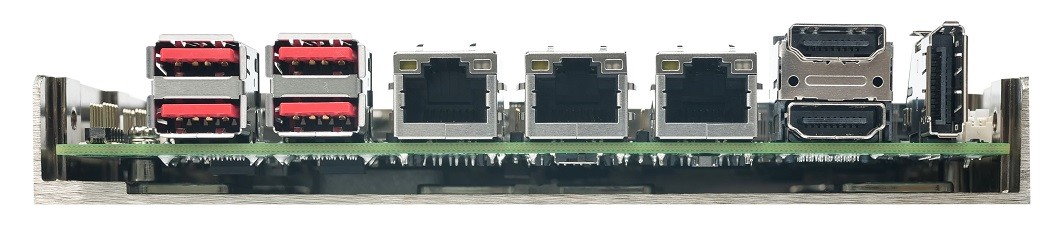

Externe I/O (Rückseite)
AnzeigeHDMI2 St
Displayport1 St
EthernetRJ-453 St
USBUSB v3.2 (Gen 2)4 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
Digital I/OBits12-Bit1 St
I²C1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 70°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktor3,5"
Breite146 mm
Tiefe102 mm
Gewicht350 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
