SSI CEB Mainboard
CEB Industrie-Mainboards
LGA 2066 (R4)
Intel C422
288 Pin Registered DIMM DDR4 mit ECC
[2 | 4] x G-LAN (Rückseite)
4 x USB (Rückseite)
1 x USB (intern)
1 x Seriell I/O
2 x PCIe x16
Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

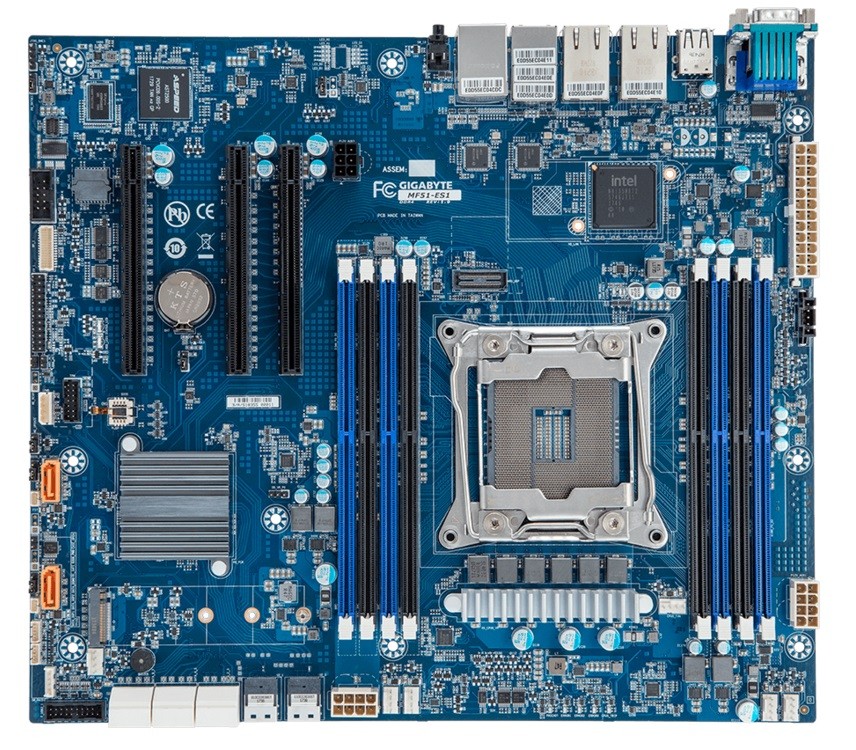

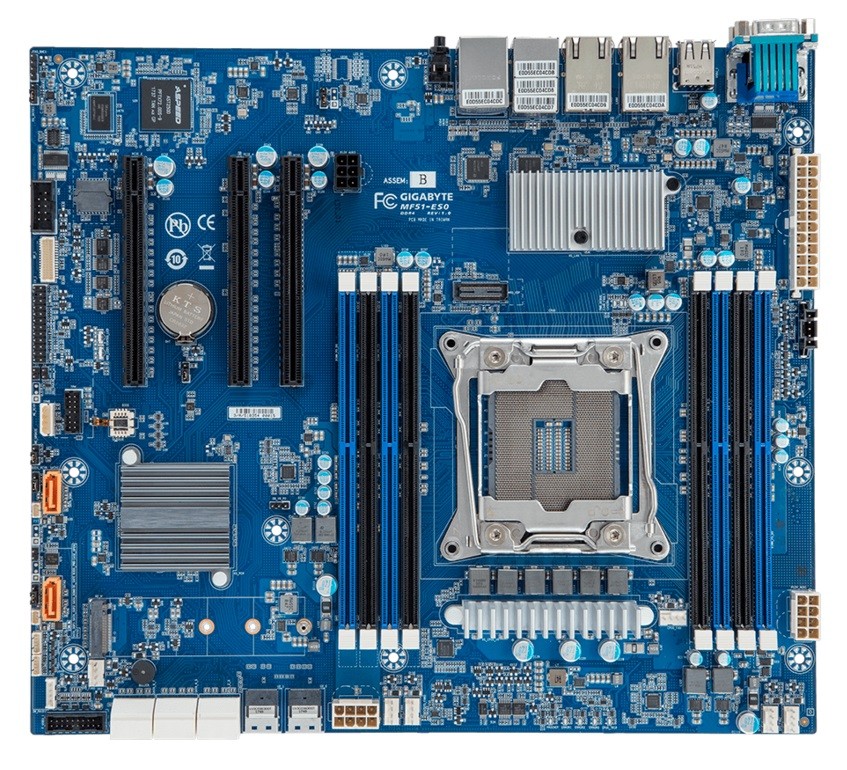

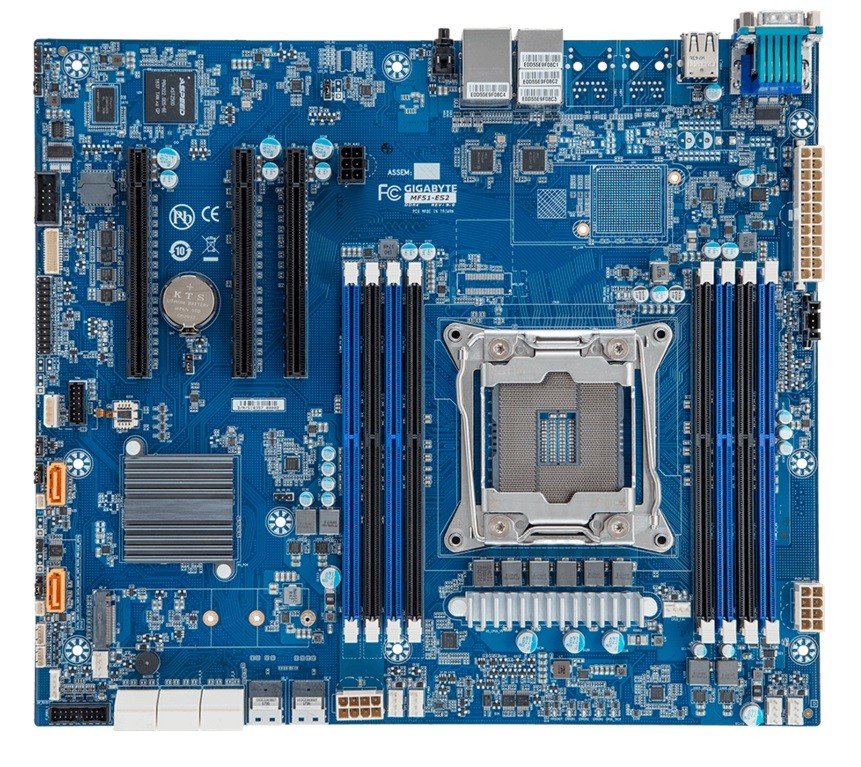

Basismodul: GIGAIPC MF51
| Allgemein | ||||
| SKU / Artikelnummer | MF51 | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| Produkt-ID | 9MF51ES0NR-00-1, 9MF51ES1NR-00-1, 9MF51ES2NR-00-1 | |||
| System | ||||
| Prozessor | Vertikales Segment | Server | ||
| Serie | Intel Cascadelake (Purley Refresh) | |||
| Sockel | LGA 2066 (R4) | |||
| Thermal Design Power (TDP) | 165 W | |||
| Chipsatz | Intel C422 | |||
| Speicher | Aufbau | 288 Pin Registered DIMM DDR4 mit ECC | ||
| Memory Type | DDR4 | |||
| DIMM Type | Registered DIMM | |||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 8 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird unterstützt | |||
| IPMI | IPMI-Controller | Aspeed AST2500 BMC | ||
| Version | 2.0 | |||
| Grafik | ||||
| Prozessor | Aspeed AST2500 BMC | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x8 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| x16 Signal | Generation | 3 | ||
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 2x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2, SATA DOM | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | -, Intel I350-BT2 Dual Port PCIe (10/100/1000 Mbps), Intel X550-BT2 (10 Gbps) | |
| Anzahl | 1 St, - | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN, 3x G-LAN | |||

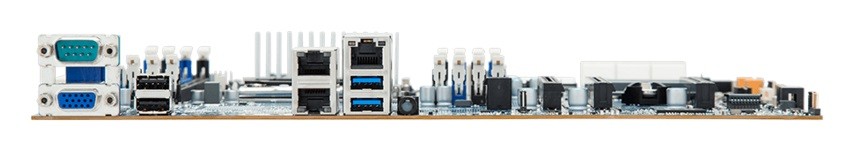

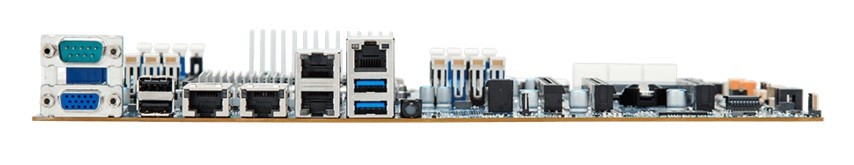

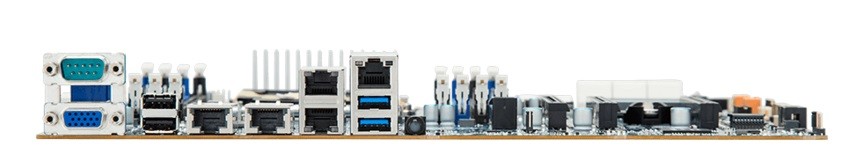

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 2 St, 4 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Console | RJ45 Anschluss | |||
| Interne I/O | ||||
| USB | USB v3.1 | Key-A Header (20-Pin) | 1 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | |
| VROC Stecker | Ja | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 8 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| Mini Cool Edge IO (MCIO) | 4i | 2 St | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 2 x 8-Pin ATX (12V DC), 6-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 2 x 8-Pin ATX (12V DC), 6-Pin ATX (12V DC), 24-Pin ATX | |||
| PMBus Stecker | Ja | |||
| Betriebssysteme / Software | ||||
| Windows | Windows Server 2012 | wird unterstützt | ||
| Windows Server 2016 | wird unterstützt | |||
| Linux | Distribution | Linux, Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 10° bis 40°C | ||
| Lagerung | -40° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 8 bis 80%, nicht kondensierend | ||
| Lagerung | 20 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | CEB | ||
| Breite | 304,8 mm | |||
| Tiefe | 266,7 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
