PICMG 1.0 (PCI/ISA Bus)
// PICMG 1.0 Industrie-Mainboards
// [Intel Celeron J1900 | Intel Celeron N2930]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// [1 | 2] x G-LAN (Rückseite)
// [1 | 2] x USB (Rückseite)
// [5 | 6] x USB (intern)
// [2 | 4] x Seriell I/O
// 1 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

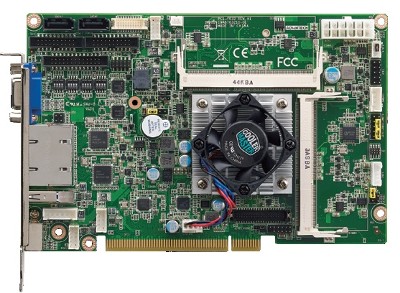

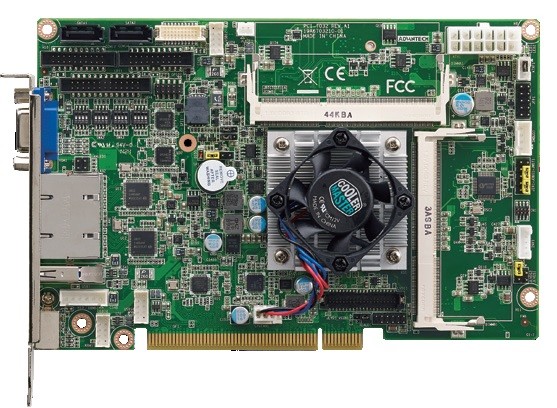

Basismodul: Advantech PCI-7032
| Allgemein | ||||
| SKU / Artikelnummer | PCI-7032 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Bay Trail | ||
| Nummer | Intel Celeron J1900, Intel Celeron N2930 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,83 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,16 GHz, 2,42 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 7,5 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 1333 MT/s | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 4 GB, 8 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 64 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| DVI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St, 2 St | |||
| Netzwerk | 1x G-LAN, 2x G-LAN | |||

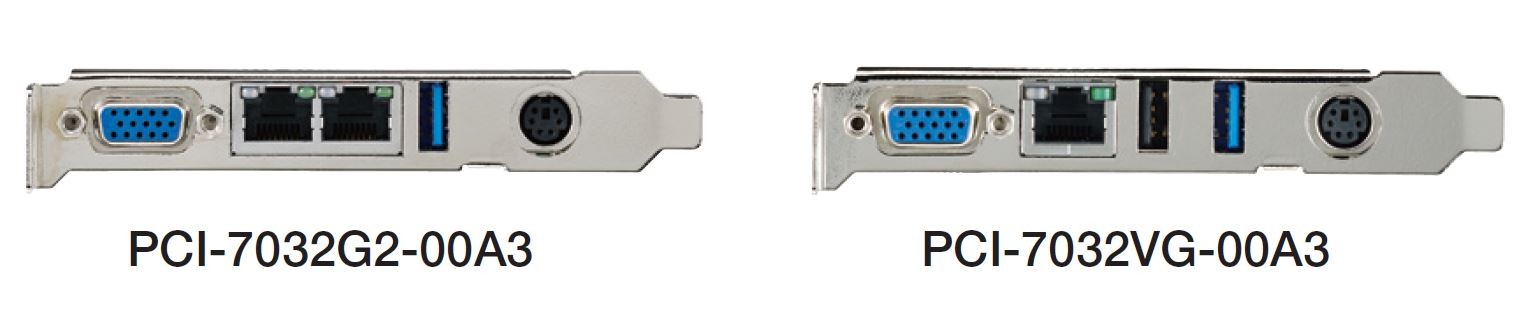

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Ethernet | RJ-45 | 1 St, 2 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| USB | USB v2.0 | 1 St, - | ||
| USB v3.0 | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 5 St, 6 St | |
| Seriell | RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St, 4 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 2 x 6-Pin ATX (12V DC) | |
| Stromversorgung - Eingang | ATX: 2 x 6-Pin ATX (12V DC) | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung), Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
| Abmaße | Formfaktor | PICMG 1.0 | ||
| Breite | 185 mm | |||
| Tiefe | 122 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
