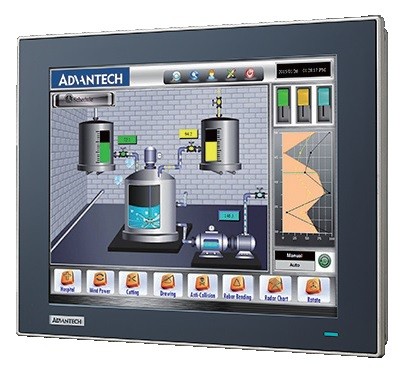

ATEX Panel PC
12" TFT-LCD Panel-PC
Intel Atom E3845
Touchscreen (Analog Resistiv)
Passiv gekühlt
IP66 (frontseitig)
SoC (System-On-Chip)
204 Pin SO-DIMM DDR3L
64 GB SSD
2 x G-LAN (Rückseite)
4 x USB (Rückseite)
1 x Mini-PCIe
Stromversorgung DC 24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TPC-125H
| Allgemein | ||||
| SKU / Artikelnummer | TPC-125H | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | TPC-125H-E3BE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3845 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,91 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| Storage | Solid State Drive (SSD) | 64 GB | ||
| Storage | Solid State Drive (SSD) 64 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Display | ||||
| Display Type | 12" TFT-LCD | |||
| Max. Auflösung | 1024 x 768 | |||
| Seitenverhältnis | 4 : 3 | |||
| Max. Farben | 16,2M | |||
| Kontrast | 1000:1 | |||
| Leuchtdichte | 600 cd/m² | |||
| Betrachtungswinkel | Horizontal | 178 ° | ||
| Vertikal | 178 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Analog Resistiv | ||
| Lichtdurchlässigkeit | 75 % | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

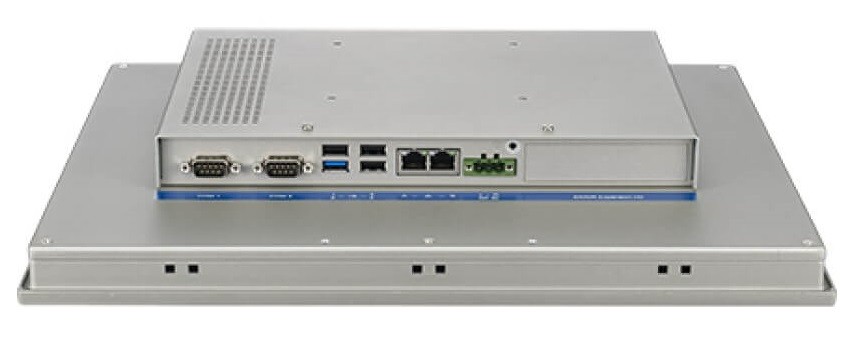

| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 3 St | ||
| USB v3.0 | 1 St | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Stromaufnahme Typisch | 25 W | |||
| Stromaufnahme Maximal | 43,8 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 12" | ||
| Breite | 311,8 mm | |||
| Tiefe | 55,4 mm | |||
| Höhe | 238 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | mit SSD | 5~500 HZ, 1G | ||
| Gewicht | 3120 g | |||
| Farbe | Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Base (oder Ständer), Panelmontage, VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows Embedded | WES7E | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | |||
| Unterstützte BS | Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | Class I, Division2, Group ABCD T4 | |||
| RoHS konform | Ja | |||
