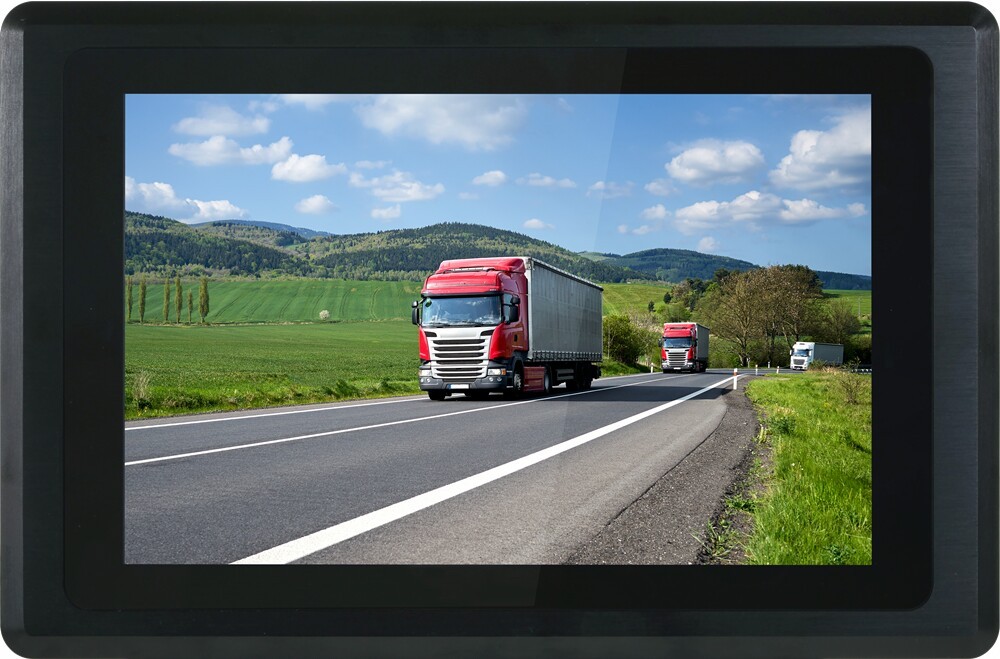

In-Vehicle Panel PC
// 10,1" TFT-LCD Panel-PC
// [Intel Atom E3825 | Intel Atom E3845]
// Touchscreen (Kapazitiv)
// Passiv gekühlt
// IP65 (frontseitig)
// 240 Pin DIMM DDR3L
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 3 x Mini-PCIe
// Stromversorgung DC 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI VP101-BT
| Allgemein | ||||
| SKU / Artikelnummer | VP101-BT | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3825, Intel Atom E3845 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,33 GHz, 1,91 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 10 W | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| Frequenz | 1333 MHz | |||
| Maximaler Ausbau | 4 GB | |||
| ECC | wird unterstützt | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| BIOS | AMI SPI 64 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OGL 4.0, OpenCL 1.2 | ||
| HW Decode | AVC / H.264, MPEG2, MVC, VC1 / WMV9, VP 8 | |||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Display | ||||
| Display Type | 10,1" TFT-LCD | |||
| Max. Auflösung | 1280 x 800 | |||
| Seitenverhältnis | 8 : 5 | |||
| Kontrast | 800:1 | |||
| Leuchtdichte | 500 cd/m² | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Kapazitiv | ||
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 2 St | ||
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 3x Mini-PCIe | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC886 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 4 St | ||
| USB | USB v2.0 | 3 St | ||
| USB v3.0 | 1 St | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Ignition (IGN) | Ja | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -30° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
| Abmaße | Formfaktor | 10,1" | ||
| Breite | 294 mm | |||
| Tiefe | 193 mm | |||
| Höhe | 65 mm | |||
| Schutzart (IP) | IP65 (frontseitig) | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 1700 g | |||
| Bedienelemente | Power | 1 St | ||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Panelmontage, VESA | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | E-Mark | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/2019 | |||
